Слайд 1"Устройство стрелкового оружия, обращение с ним, уход и сбережение".
Групповое занятие
№ 2
Назначение, боевые свойства и
устройство пистолета Макарова.
Тема № 15

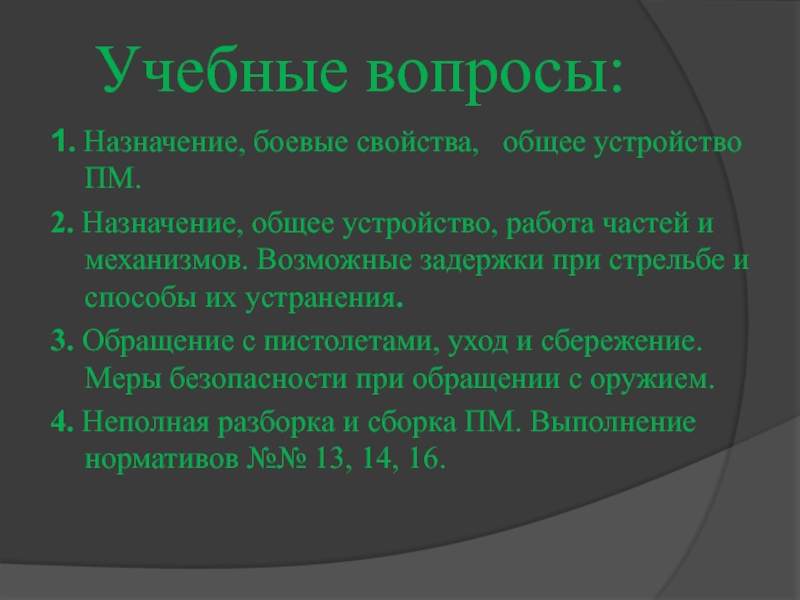

Слайд 2Учебные вопросы:
1. Назначение, боевые свойства, общее устройство ПМ.
2.
Назначение, общее устройство, работа частей и механизмов. Возможные задержки при
стрельбе и способы их устранения.
3. Обращение с пистолетами, уход и сбережение. Меры безопасности при обращении с оружием.
4. Неполная разборка и сборка ПМ. Выполнение нормативов №№ 13, 14, 16.
Слайд 3Назначение, боевые свойства, общее устройство ПМ.

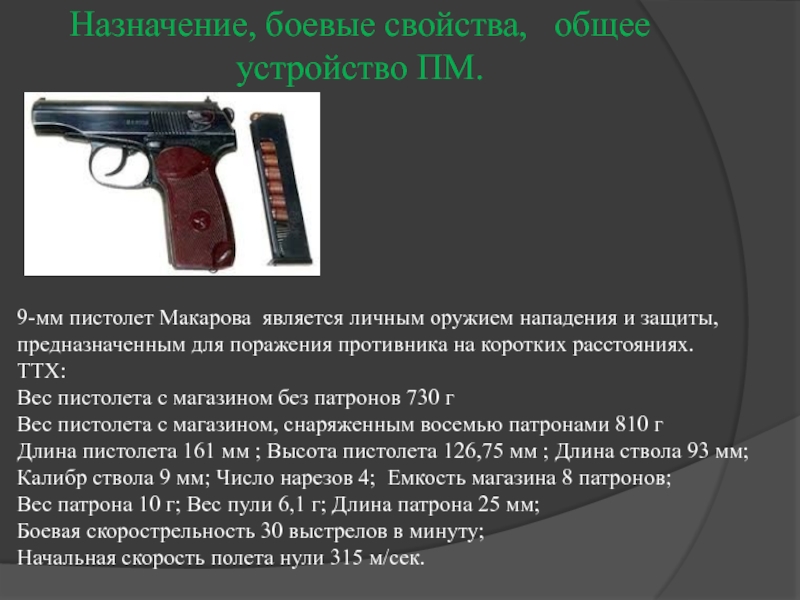

9-мм пистолет Макарова
является личным оружием нападения и защиты, предназначенным для поражения противника
на коротких расстояниях.
ТТХ:
Вес пистолета с магазином без патронов 730 г
Вес пистолета с магазином, снаряженным восемью патронами 810 г
Длина пистолета 161 мм ; Высота пистолета 126,75 мм ; Длина ствола 93 мм;
Калибр ствола 9 мм; Число нарезов 4; Емкость магазина 8 патронов;
Вес патрона 10 г; Вес пули 6,1 г; Длина патрона 25 мм;
Боевая скорострельность 30 выстрелов в минуту;
Начальная скорость полета нули 315 м/сек.
Слайд 4Общее устройство
1 - рамка со стволом и спусковой скобой; 2
- затвор с ударником, выбрасывателем и предохранителем; 3 -возвратная пружина;
4 - части ударно-спускового механизма; 5 - щечки рукоятки с винтом; 6 - затворная задержка; 7 - магазин
Слайд 5В комплект пистолета Макарова входят
а - кобура; б - запасный
магазин. в - протирка; г - пистолетный ремешок
Слайд 69-мм пистолетный патрон
1 – гильза;
2 – капсюль;
3 – пороховой заряд;
4
– пуля;
5–биметаллическая (плакированная) оболочка;
6–стальной сердечник;
7 – свинцовая рубашка
Слайд 72.Назначение, общее устройство, работа частей и механизмов. Возможные задержки при
стрельбе и способы их устранения..
а - левая сторона; б
- правая сторона; 1 - основание рукоятки; 2 - ствол; 3 - стойка для крепления ствола; 4 - окно для размещения спускового крючка и гребня спусковой скобы; 5 - цапфенные гнезда для цапф спускового крючка; 6 - кривой паз для размещения и движения передней цапфы спусковой тяги; 7 - цапфенные гнезда для цапф курка и шептала; 8 - пазы для направления движения затвора; 9 - окно для перьев боевой пружины; 10 - вырез для затворной задержки; 11 - прилив с резьбовым отверстием для крепления рукоятки при помощи винта и боевой пружины при помощи задвижки; 12 - вырез для защелки магазина; I3 - прилив с гнездом для крепления спусковой скобы; 14 - боковые окна; 15 - спусковая скоба; 16 - гребень для ограничения движения затвора назад; 17 - окно для выхода верхней части магазина
Слайд 8Ствол служит для направления полета пули. Внутри ствол имеет канал
с четырьмя нарезами, вьющимися слева вверх направо.
Рамка служит для соединения
всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.
Основание рукоятки служит для крепления рукоятки, боевой пружины и для помещения магазина.
Спусковая скоба служит для предохранения хвоста спускового крючка от случайного нажатия на него.
Слайд 9Затвор служит для подачи патрона из магазина в патронник, запирания
канала ствола при выстреле, удержания гильзы (извлечения патрона) и постановки
курка на боевой взвод.
а - левая сторона; б - вид снизу;
1 - мушка;
2 - целик;
3 -окно для выбрасывания гильзы (патрона);
4 - гнездо для предохранителя;
5 - насечка;
6 - канал для помещения ствола с возвратной пружиной;
7 - продольные выступы для направления движения затвора по рамке;
8 - зуб для постановки затвора на затворную задержку;
9 - паз для отражателя;
10 - паз для разобщающего выступа рычага взвода;
11 - выем для разобщения шептала с рычагом взвода;
12 - досылатель;
13 - выступ для разобщения рычага взвода с шепталом;
14 - выем для помещения разобщающего выступа рычага взвода;
15 - паз для курка;
16 - гребень
Слайд 10Ударник служит для разбития капсюля. Он имеет: в передней части
- боек, в задней части - срез для предохранителя, который
удерживает ударник в канале затвора.
1 - боек; 2 - срез для предохранителя
Целик вместе с мушкой служит для прицеливания. Своим основанием он вставляется в поперечный паз затвора.
Слайд 11Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до
встречи с отражателем.
1 - зацеп; 2- пяточка для соединения с
затвором; 3 - гнеток; 4 - пружина выбрасывателя
Слайд 12Предохранитель служит для обеспечения безопасности обращения с пистолетом.
1 - флажок
предохранителя; 2 - фиксатор; 3 - уступ; 4 - ребро;
5 - зацеп; 6 - выступ
Слайд 13Возвратная пружина служит для возвращения затвора в переднее положение после
выстрела.
Ударно-спусковой механизм
1 - курок;
2 - шептало с пружиной;
3 -
спусковая тяга с рычагом взвода;
4 - боевая пружина;
5 - спусковой крючок;
6 - задвижка боевой пружины

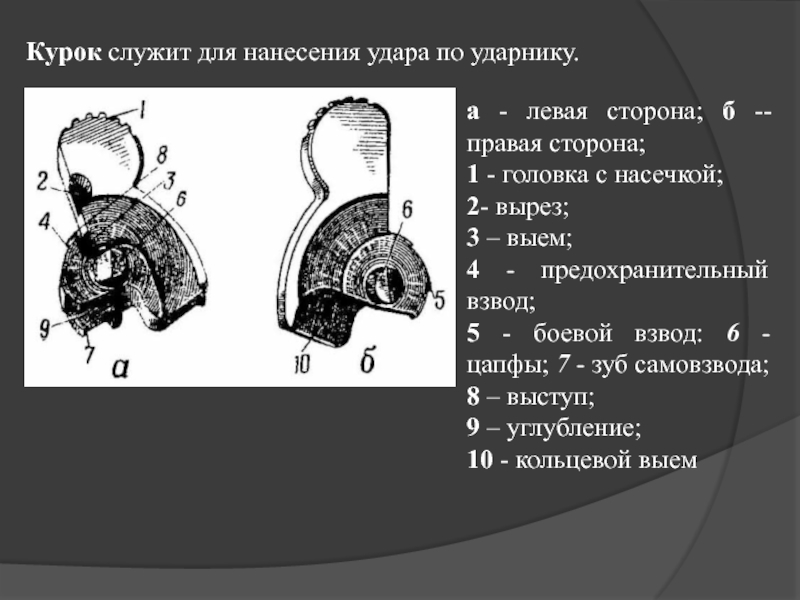

Слайд 14Курок служит для нанесения удара по ударнику.
а - левая сторона;
б -- правая сторона;
1 - головка с насечкой;
2- вырез;
3 –
выем;
4 - предохранительный взвод;
5 - боевой взвод: 6 - цапфы; 7 - зуб самовзвода;
8 – выступ;
9 – углубление;
10 - кольцевой выем
Слайд 151 - цапфы шептала; 2- зуб; 3 - выступ; 4
- носик шептала;
5 - пружина шептала; 6 - стойка
шептала
Шептало служит для удержания курка на боевом и предохранительном взводе.

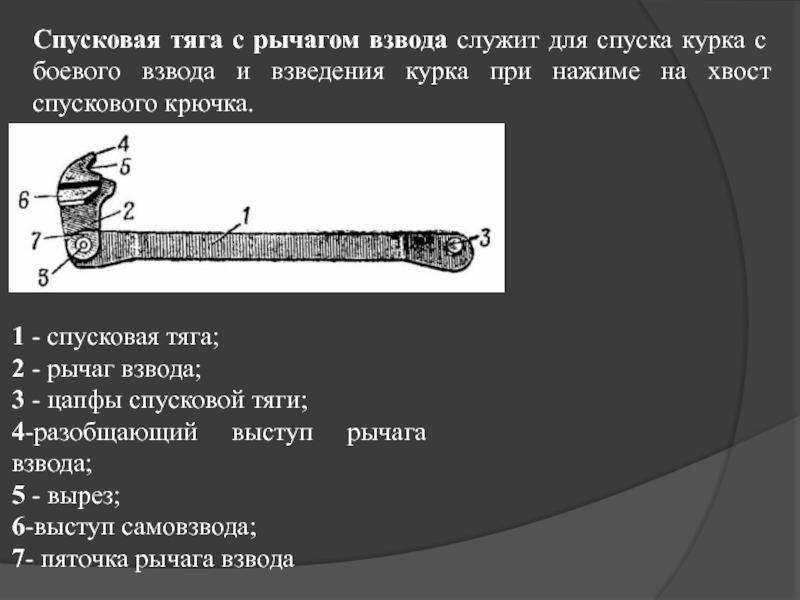

Слайд 16Спусковая тяга с рычагом взвода служит для спуска курка с
боевого взвода и взведения курка при нажиме на хвост спускового
крючка.
1 - спусковая тяга;
2 - рычаг взвода;
3 - цапфы спусковой тяги;
4-разобщающий выступ рычага взвода;
5 - вырез;
6-выступ самовзвода;
7- пяточка рычага взвода
Слайд 17Спусковой крючок служит для спуска курка с боевого взвода и
взведения курка при стрельбе самовзводом.
1 - цапфа; 2- отверстие; 3
- хвост
Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.
1- широкое перо;
2 - узкое перо;
3-отбойный конец;
4 – отверстие;
5 - защелка

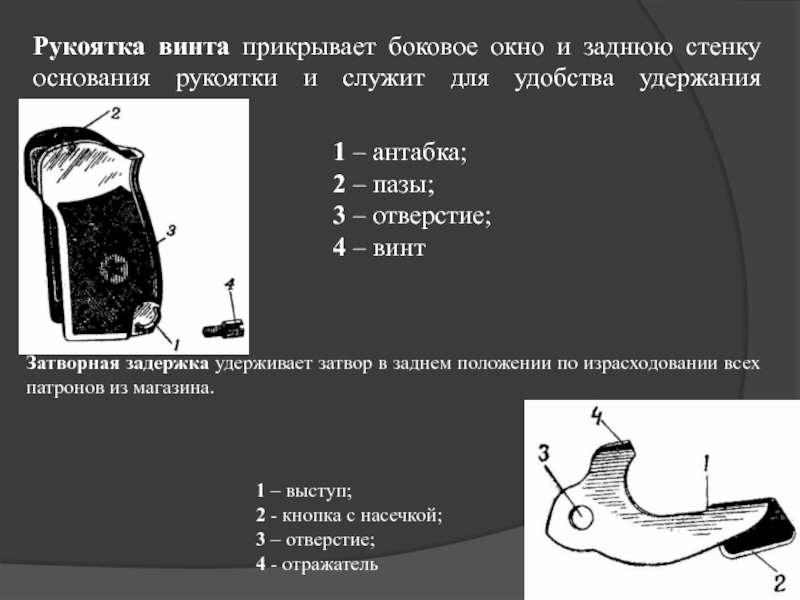

Слайд 18Рукоятка винта прикрывает боковое окно и заднюю стенку основания рукоятки
и служит для удобства удержания пистолета в руке.
1 – антабка;
2
– пазы;
3 – отверстие;
4 – винт
Затворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.
1 – выступ;
2 - кнопка с насечкой;
3 – отверстие;
4 - отражатель
Слайд 19Магазин служит для помещения восьми патронов.
Корпус магазина соединяет все части
магазина.
Подаватель служит для подачи патронов.
Пружина подавателя служит для подачи вверх
подавателя с патронами при стрельбе.
Крышка магазина имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.
Слайд 20Кобура служит для ношения и хранения пистолета, запасного магазина и
протирки
Протирка используется для разборки, сборки, чистки и смазки пистолета.
Пистолетный ремешок
обеспечивает крепление пистолета к поясному (брючному) ремню.

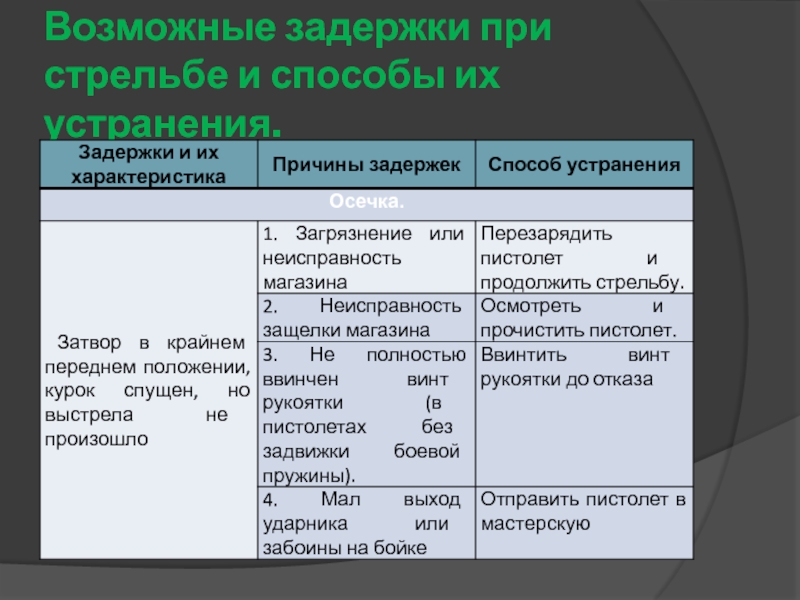

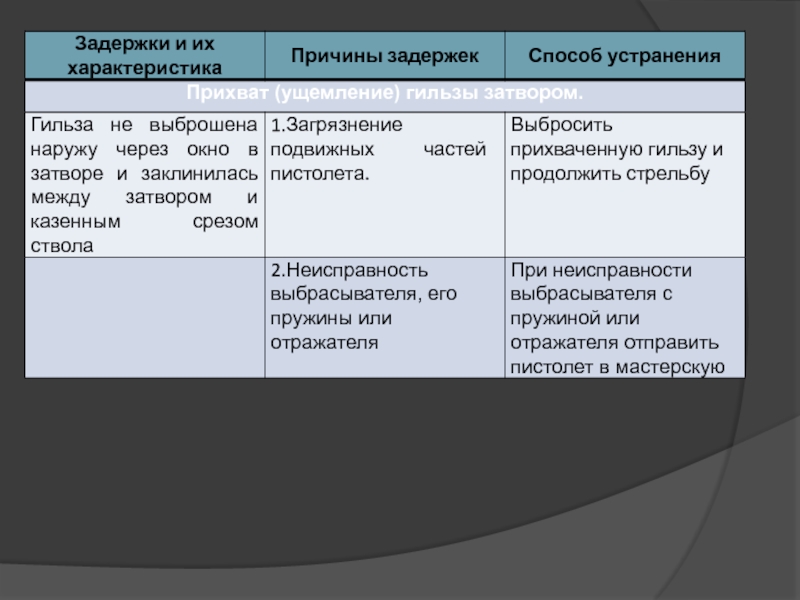

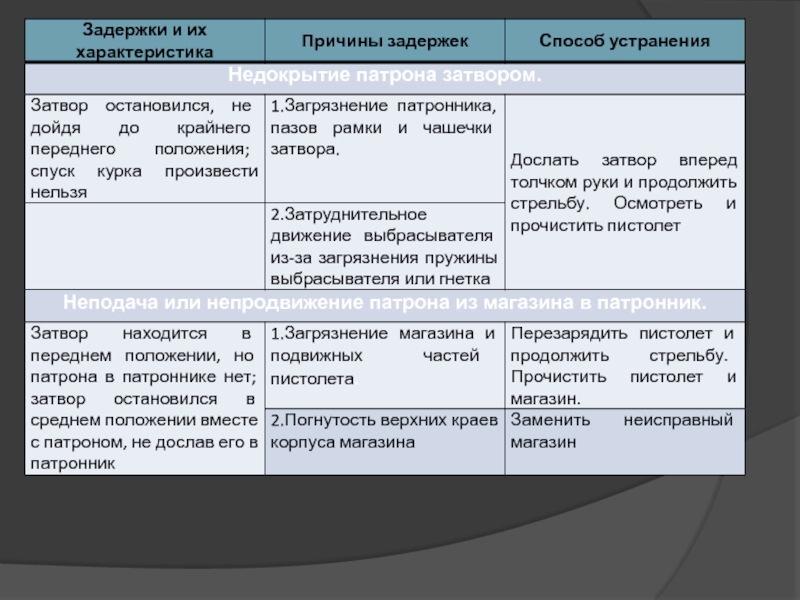

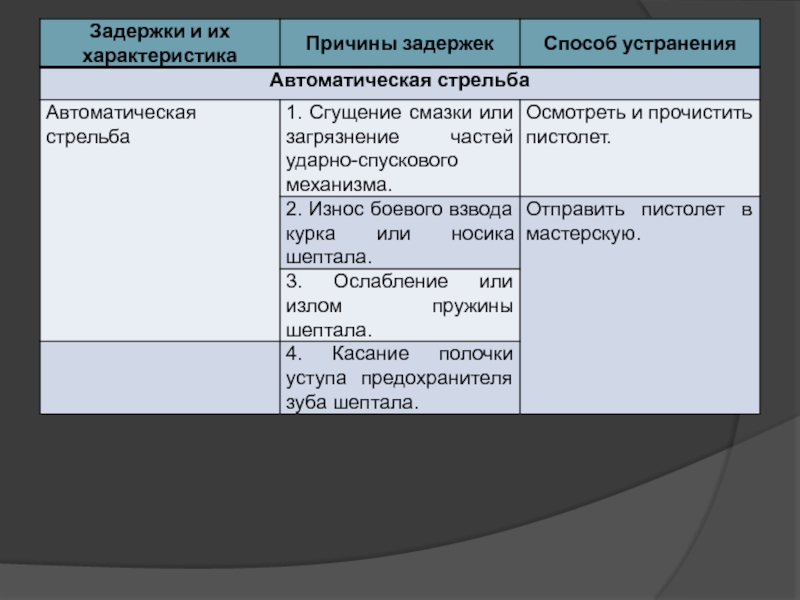

Слайд 21Возможные задержки при стрельбе и способы их устранения.
Слайд 253. Обращение с пистолетами, уход и сбережение. Меры безопасности при
обращении с оружием.
При ежедневном осмотре пистолета необходимо проверить:
нет ли
на металлических частях налета ржавчины, загрязнения, царапин, забоин и трещин; в каком состоянии находится смазка;
исправно ли действуют затвор, магазин, ударно-спусковой механизм, предохранитель и затворная задержка;
исправны ли мушка и целик;
удерживается ли магазин в основании рукоятки;
чист ли канал ствола.
Характерные неисправности, являющиеся причиной ненормального боя пистолета, следующие:
мушка побита или погнута – пули будут отклоняться в сторону, противоположную перемещению вершины мушки;
целик смещен – пули будут отклоняться в сторону смещения целика;
забоины на дульном срезе ствола – пули будут отклоняться в сторону, противоположную забоинам;
растертость канала ствола (особенно в дульной части), сношенность (округление) полей нарезов, царапины и забоины в канале ствола, шатание целика – все это увеличивает рассеивание пуль.
Слайд 264. Неполная разборка и сборка ПМ. Выполнение нормативов №№ 13,
14, 16.
Норматив № 13. Неполная разборка оружия.
Условие выполнения: Оружие на подстилке.
Инструмент наготове. Обучаемый находится у оружия. Норматив выполняется одним обучаемым. Время отсчитывается от команды «К неполной разборке оружия приступить» до доклада обучаемого «Готово».
Оценка по времени:
Пистолет - "отл" (7с) -"хор" (8 с); "удовл" (10 с);
Норматив № 14. Сборка оружия после неполной разборки.
Условие выполнения: Оружие разобрано. Части и механизмы аккуратно разложены на подстилке, инструмент наготове. Обучаемый находится у оружия. Норматив выполняется одним обучаемым. Время отсчитывается от команды
«К сборке оружия приступить» до доклада обучаемого «Готово».
Оценка по времени:
Пистолет - "отл" (9 с); "хор" (10 с); "удовл" (12 с);

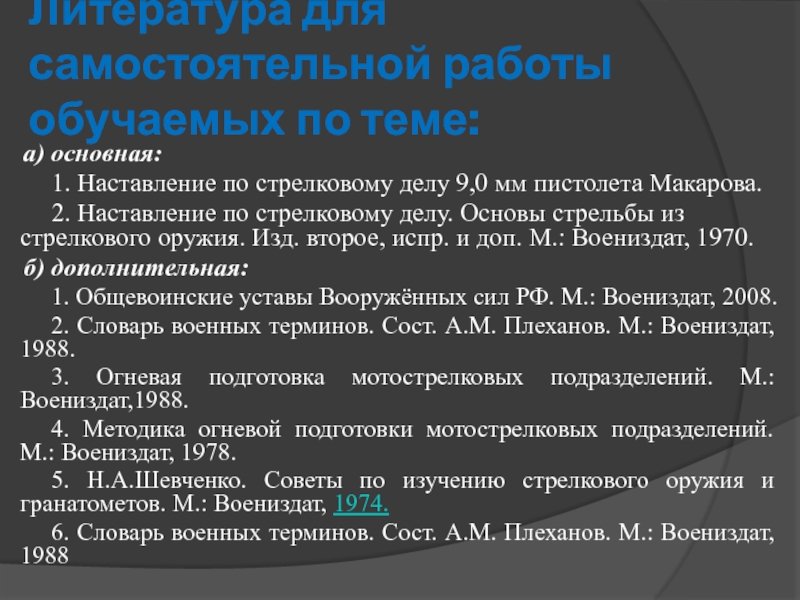

Слайд 27Литература для самостоятельной работы обучаемых по теме:
а) основная:
1. Наставление по
стрелковому делу 9,0 мм пистолета Макарова.
2. Наставление по стрелковому делу.
Основы стрельбы из стрелкового оружия. Изд. второе, испр. и доп. М.: Воениздат, 1970.
б) дополнительная:
1. Общевоинские уставы Вооружённых сил РФ. М.: Воениздат, 2008.
2. Словарь военных терминов. Сост. А.М. Плеханов. М.: Воениздат, 1988.
3. Огневая подготовка мотострелковых подразделений. М.: Воениздат,1988.
4. Методика огневой подготовки мотострелковых подразделений. М.: Воениздат, 1978.
5. Н.А.Шевченко. Советы по изучению стрелкового оружия и гранатометов. М.: Воениздат, 1974.
6. Словарь военных терминов. Сост. А.М. Плеханов. М.: Воениздат, 1988
