Оптический количественный анализ Основан на регистрации изменений, происходящих с лучом света при прохождении его через исследуемый раствор.Методы количественного анализа: Фотометрия Рефрактометрия Поляриметрия
Слайды и текст этой презентации

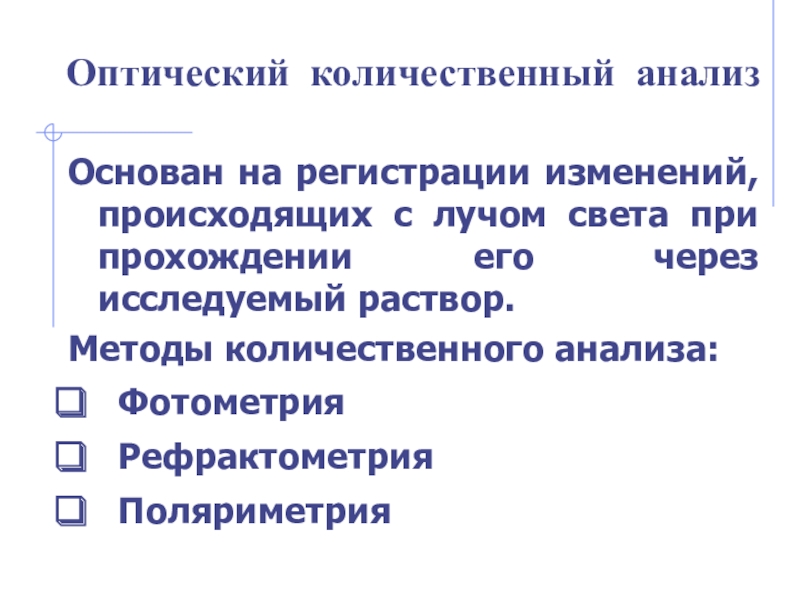

Слайд 2Оптический количественный анализ
Основан на регистрации изменений, происходящих с лучом
света при прохождении его через исследуемый раствор.
Методы количественного анализа:
Фотометрия
РефрактометрияПоляриметрия
Слайд 3Фотометрические методы анализа
Абсорбционная фотометрия:
спектрофотометрия
нефелометрия (собственно нефелометрия и турбидиметрия)
атомно-адсорбционная фотометрия
2.
Эмиссионная фотометрия:
флуориметрия
пламенная фотометрия
атомно-эмиссионный спектральный анализ

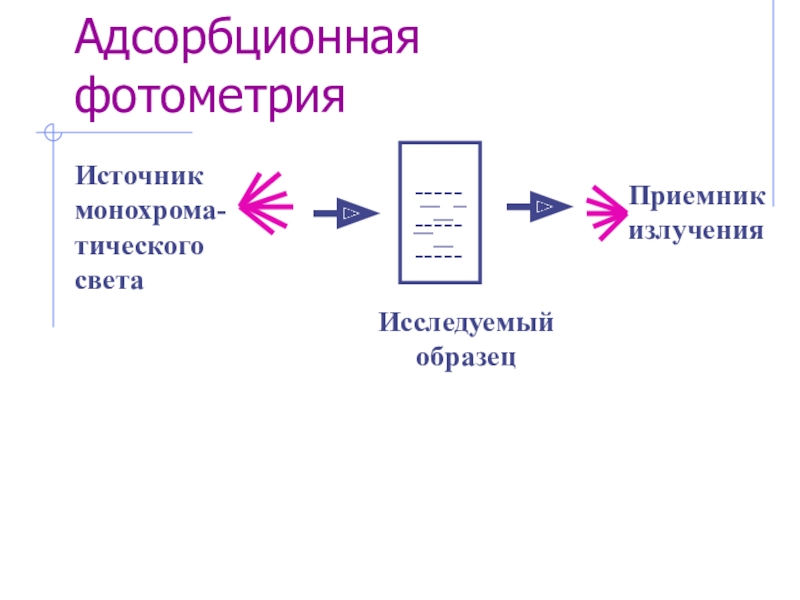

Слайд 4Адсорбционная фотометрия
Источник монохрома-тического света
---------------
Приемник излучения
Исследуемый образец
Слайд 5Атомно-абсорбционный спектрометр «МГА-1000»
2 100 000 руб
Спектрометр атомно-абсорбционный с пламенной атомизацией
Квант-2А
Приборы

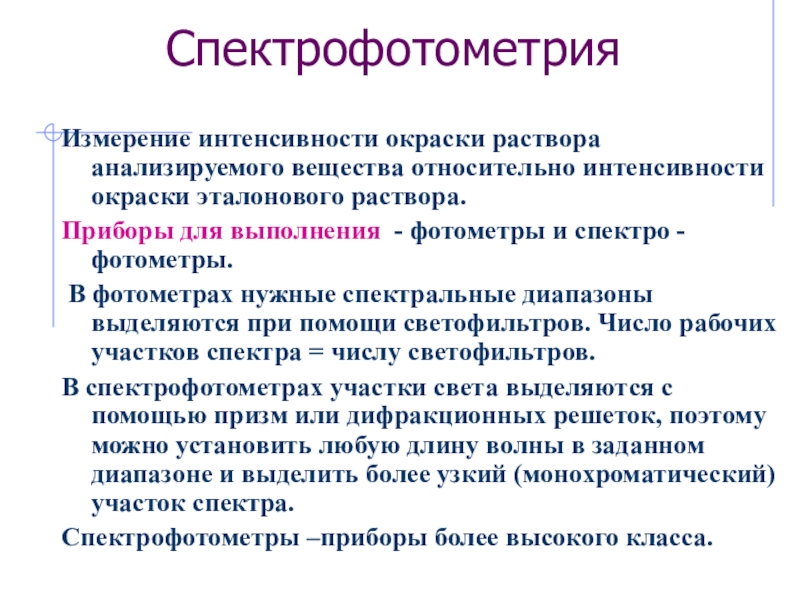

Слайд 6Спектрофотометрия
Измерение интенсивности окраски раствора анализируемого вещества относительно интенсивности окраски эталонового
раствора.
Приборы для выполнения - фотометры и спектро -фотометры.
В фотометрах
нужные спектральные диапазоны выделяются при помощи светофильтров. Число рабочих участков спектра = числу светофильтров.В спектрофотометрах участки света выделяются с помощью призм или дифракционных решеток, поэтому можно установить любую длину волны в заданном диапазоне и выделить более узкий (монохроматический) участок спектра.
Спектрофотометры –приборы более высокого класса.
Слайд 7Прибор ПЭ-5300ВИ с первичной поверкой с диапазоном длин волн 325-1000 нм
73 500 руб
Спектрофотометр
ПЭ-5400УФ
158 650 руб
Приборы
СФ-2000 - спектрофотометр с первичной поверкой имеющий
широкий спектральный диапазон 190-1100 нм198 000 руб

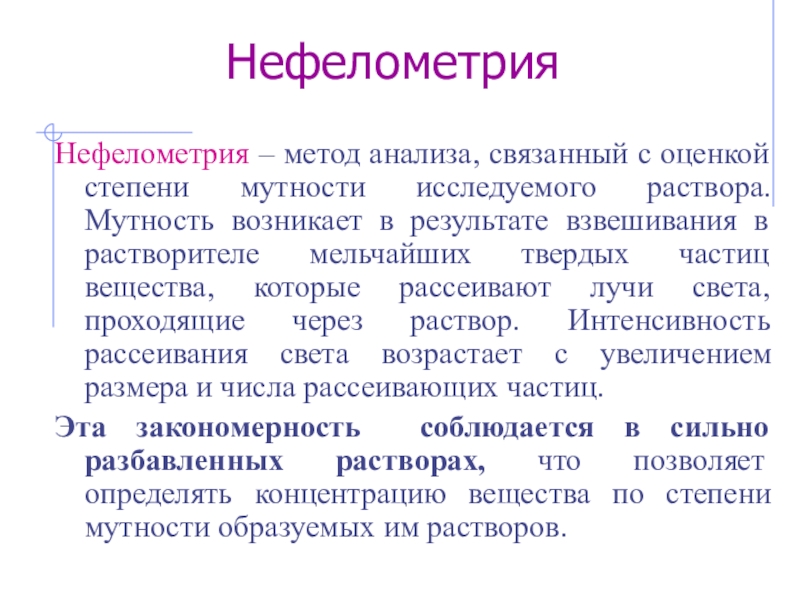

Слайд 8Нефелометрия
Нефелометрия – метод анализа, связанный с оценкой степени мутности
исследуемого раствора. Мутность возникает в результате взвешивания в растворителе мельчайших
твердых частиц вещества, которые рассеивают лучи света, проходящие через раствор. Интенсивность рассеивания света возрастает с увеличением размера и числа рассеивающих частиц.Эта закономерность соблюдается в сильно разбавленных растворах, что позволяет определять концентрацию вещества по степени мутности образуемых им растворов.
Слайд 9Лабораторный лазерный мутномер TU5200 без RFID, ISO версия HACH-LANGE
461 000
руб
Лабораторный мутномер HI88703 Hanna
177 000 руб
Портативный мутномер TSS PORTABLE HACH-LANGE
333
800 руб Приборы
Слайд 10Основные методы нефелометрии
Измеряется интенсивность светового потока, возникшего вследствие рассеяния
падающего на взвесь света. Оптимальное условие – использование растворов низкой
концентрации.1. Собственно нефелометрия
Источник света
--- - -
образец
Приемник света
Слайд 11Основные методы нефелометрии (продолжение)
2. Турбидиметрия
-- -- - -
образец
Приемник
света
Источник света
Измеряется ослабление светового потока, прошедшего через мутный раствор. Все
нефелометрические методы в клинике относятся к турбидиметрии – тимоловая проба, определение серомукоидов, беталипопротеидов, тесты агрегации тромбоцитов и др

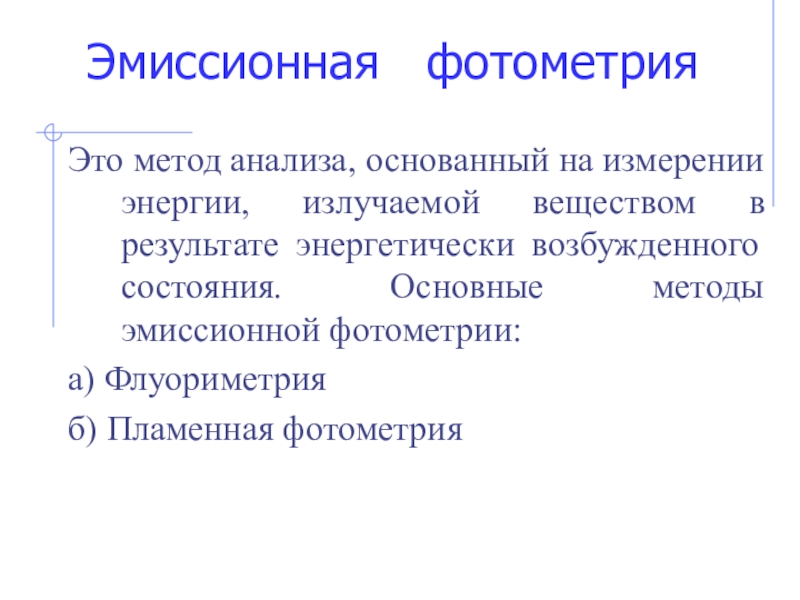

Слайд 12Эмиссионная фотометрия
Это метод анализа, основанный на измерении энергии,
излучаемой веществом в результате энергетически возбужденного состояния. Основные методы эмиссионной
фотометрии:а) Флуориметрия
б) Пламенная фотометрия

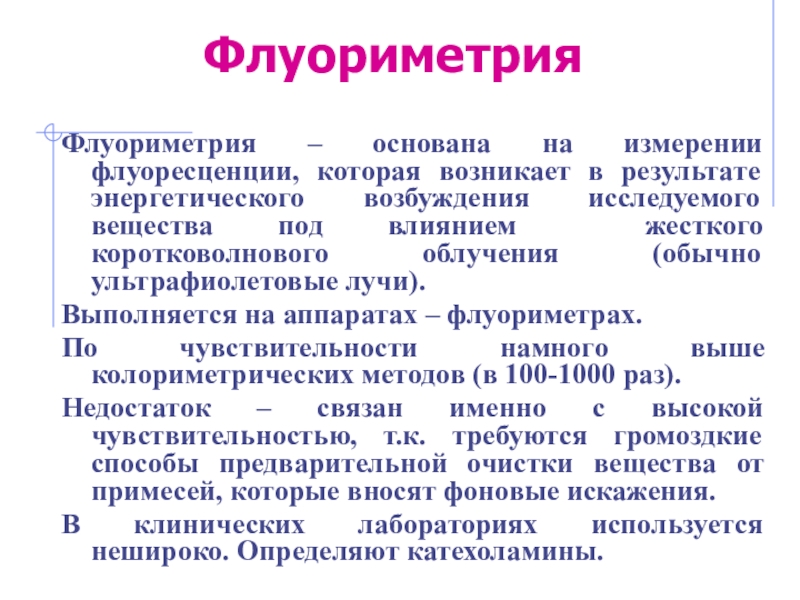

Слайд 13Флуориметрия
Флуориметрия – основана на измерении флуоресценции, которая возникает в результате
энергетического возбуждения исследуемого вещества под влиянием жесткого коротковолнового облучения (обычно
ультрафиолетовые лучи).Выполняется на аппаратах – флуориметрах.
По чувствительности намного выше колориметрических методов (в 100-1000 раз).
Недостаток – связан именно с высокой чувствительностью, т.к. требуются громоздкие способы предварительной очистки вещества от примесей, которые вносят фоновые искажения.
В клинических лабораториях используется нешироко. Определяют катехоламины.
Слайд 15Пламенная фотометрия
В качестве энергетического агента, вызывающего состояние возбуждения
исследуемого вещества используется пламя газовой горелки. Ионы металлов окрашивают пламя
в различный цвет, в соответствии с характерными для них спектрами испускания. Для выделения излучения отдельных ионов применяют специальные светофильтры.В КДЛ применяют в основном для определения концентрации ионов калия и натрия, т.к. эти элементы возбуждаются легче остальных - достаточна энергия низкотемпературного пламени сгорания метана в воздухе. Недостаток метода – необходимость газового оборудования. Эти методы заменяют на ионоселективные, потенциометрические.
Слайд 16Пламенные фотометры
Пламенный фотометр ПФА-378
149 000 руб
Пламенный фотометр автоматический ФПА 2-01
193
500 руб

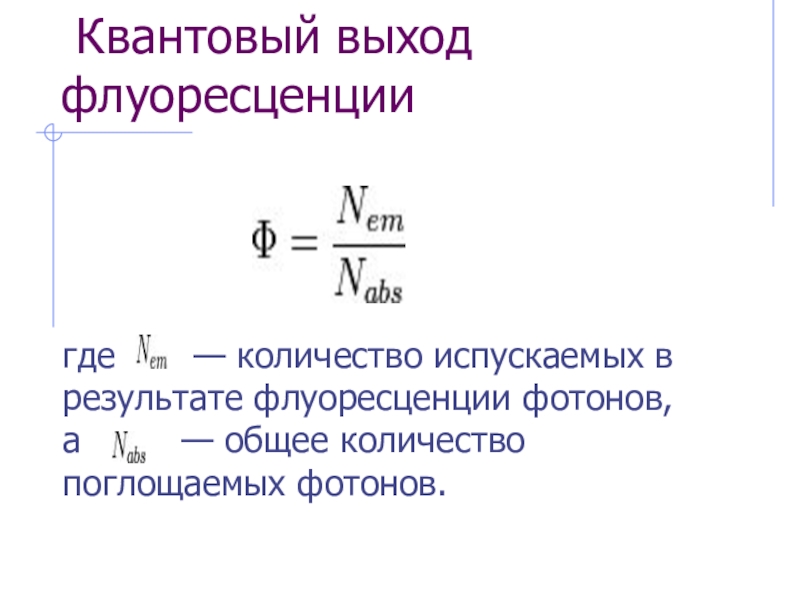

Слайд 20 Квантовый выход флуоресценции
где — количество испускаемых
в результате флуоресценции фотонов, а —
общее количество поглощаемых фотонов.
Слайд 21Флуоресцентные соединения
К флуоресценции способны многие органические вещества, как правило содержащие
систему сопряженных π-связей. Наиболее известными являются хинин, флуоресцеин, эозин, акридиновые
красители (акридиновый оранжевый, акридиновый желтый), родамины (родамин 6ж, родамин B) и многие другие.
Слайд 23Схема флуориметра
1 − источник УФ излучения;
2 − первичный светофильтр;
3
− кювета с образцом; 4 − вторичный светофильтр; 5 − фотоприемник; 6 -
усилитель; 7 − миллиамперметр.
Слайд 27Уравнение фосфоресценции
S это (спиновое)синглет и T это (спиновое)триплет, а индексы
обозначают энергетическое состояние (0 для основного, 1 для возбужденного состояния).
Слайд 31Атомно-абсорбционная спектрометрия (ААС) — распространённый в аналитической химии инструментальный метод
количественного элементного анализа (современные методики атомно-абсорбционного определения позволяют определить содержание
почти 70 элементов Периодической системы) по атомным спектрам поглощения (абсорбции) для определения содержания металлов в растворах их солей: в природных и сточных водах, в растворах-минерализатах, технологических и прочих растворах.
Слайд 32Принципиальная схема пламенного атомно-абсорбционного спектрометра: 1-источник излучения; 2-пламя; 3-монохроматор; 4-фотоумножитель;
5-регистрирующий или показывающий прибор.
Слайд 35Достоинства
Простота;
Высокая селективность;
Малое влияние состава пробы на результаты анализа.
Ограничения
- Невозможность одновременного определения нескольких элементов при использовании линейчатых источников
излучения;- Не определяют газы и некоторые др. неметаллы.
Слайд 36Молекулярный абсорбционный анализ основан на поглощении электромагнитных излучений молекулами или
сложными ионами в ультрафиолетовой, видимой или инфракрасной областях спектра.
Наиболее
широко из методов молекулярно-абсорбционного анализа применяют колориметрию, фотоколориметрию и спектрофотомерию, объединяемые общим названием фотометрия.
Слайд 37Фотоколориметр - оптический прибор для измерения концентрации веществ в растворах.
1 — микроамперметр; 2 — крышка кюветного отделения; 3 —
ручка «Установка 100 грубо»; 4 — ручка установки чувствительности прибора; 5 — ручка перестановки кювет; 6 — ручка установки светофильтра; 7 — источник света.
