ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ РАЗЛИЧНЫХ СРЕД
Содержание
- 1. ЭЛЕКТРИЧЕСКАЯ ПРОВОДИМОСТЬ РАЗЛИЧНЫХ СРЕД
- 2. Природа электрического тока в металлах
- 3. Природа электрического тока в металлахКатушка вращалась с
- 4. Электронная теория металловСвободные электроны в металлах –
- 5. Зависимость сопротивления проводника от температурыЕсли нагревать проводник, по которому идет ток, то значение R проводника возрастет
- 6. Зависимость сопротивления проводника от температурыИнтенсивность колебаний узлов
- 7. Сверхпроводимость1911 г.- голландский физик Г.Камерлинг-Оннес
- 8. СверхпроводимостьС понижением Т:R платины убывает, R ртути обращается в О при критической температуре 4,1 КПрименение:
- 9. Электрический ток в полупроводникахВещества, удельное сопротивление которых
- 10. Чистые полупроводникиКаждый атом имеет четыре соседа, с
- 11. Примесная проводимостьДонорная (электронная) n-типа (Si+As)As имеет 5
- 12. Акцепторная проводимостьАкцепторная (дырочная) p-типа (Si+In)In имеет
- 13. р-п переходДиффузия электронов и «дырок» - запирающий
- 14. Полупроводниковые приборыПолупроводниковый диодТранзисторТерморезисторФоторезистор
- 15. Электрический ток в жидкостях
- 16. Электрический ток в жидкостяхЭлектролиз – процесс выделения
- 17. Электрический ток в жидкостяхПрименение электролиза:Определение заряда электрона;Гальваностегия –никелирование, серебрение;Гальванопластика;Электронатирание;Кислород и водород в промышленности;Очистка металлов;Электрополировка
- 18. Электрический ток в газахГаз - при обычных
- 19. Электрический ток в газахИонизация газовВысокая температураУльтрафиолетовое излучениеРентгеновское
- 20. Несамостоятельный и самостоятельный разряды.Ионизация осуществляется при условииРекомбинация обратна ионизацииВ газах электронно-ионная проводимость
- 21. Различные типы самостоятельного разряда
- 22. Различные типы самостоятельного разряда
- 23. Плазма
- 24. Электрический ток в вакууме
- 25. Электровакуумный диод - двухэлектродная лампаУстройство:Баллон, Вакуум –
- 26. Электронно-лучевая трубка
- 27. Скачать презентанцию
Природа электрического тока в металлах Опыт К. РиккеЧерез три предварительно взвешенных цилиндра пропускали ток в течении длительного времени. В алюминии
Слайды и текст этой презентации
Слайд 2Природа электрического тока в металлах
Опыт К. Рикке
предварительно взвешенных цилиндра пропускали ток в течении длительного времени. В алюминии меди не оказалось. Вывод: ток не является направленным движением ионов
Слайд 3Природа электрического тока в металлах
Катушка вращалась с v=500 м/с; при
резком торможении свободные частицы
двигались по инерции. Короткое время ток.
Направление и значение определило
Слайд 4Электронная теория металлов
Свободные электроны в
металлах – молекулы идеального
газа
(vэ=105 м/с)
Движение электронов – законам Ньютона
Электроны сталкиваются с ионами кристаллической
решеткиДвигаясь до столкновения электроны ускоряются электрическим полем и приобретают Ек
Слайд 5Зависимость сопротивления проводника от температуры
Если нагревать проводник, по которому идет
ток, то значение R проводника возрастет

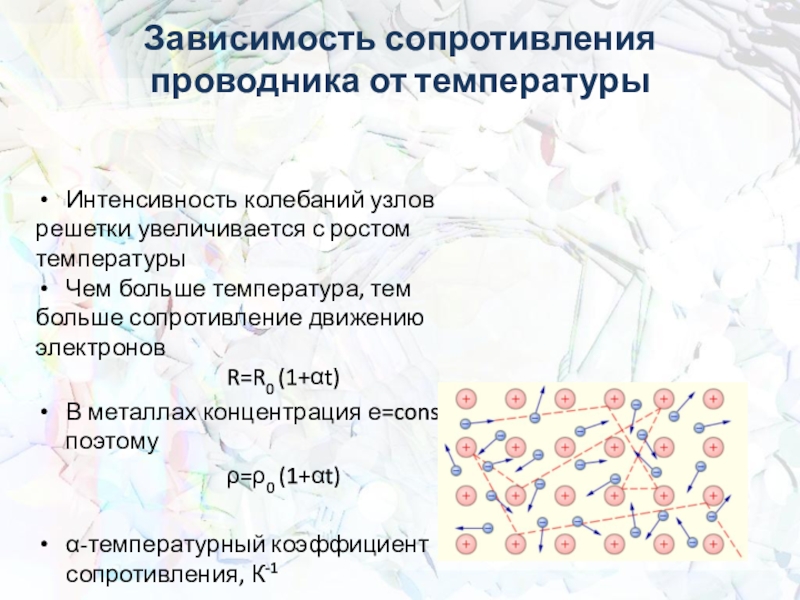

Слайд 6Зависимость сопротивления проводника от температуры
Интенсивность колебаний узлов
решетки увеличивается с
ростом температуры
Чем больше температура, тем
больше сопротивление движению электронов
R=R0 (1+t)
В
металлах концентрация е=const, поэтомуρ=ρ0 (1+t)
-температурный коэффициент сопротивления, К-1

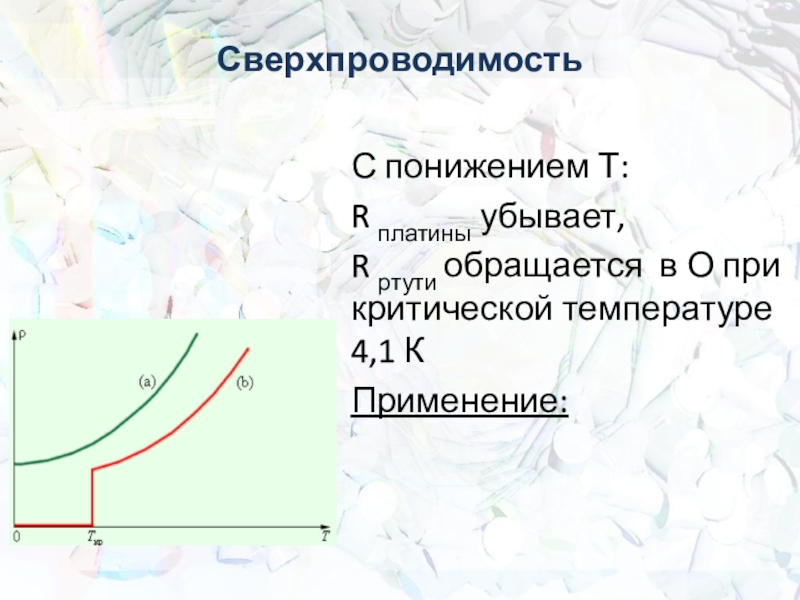

Слайд 8Сверхпроводимость
С понижением Т:
R платины убывает,
R ртути обращается в О
при критической температуре 4,1 К
Применение:
Слайд 9Электрический ток в полупроводниках
Вещества, удельное сопротивление которых убывает с повышением
температуры, изменением освещенности, наличия примесей, наз. полупроводниками (п/п)
Имеют кристаллическую решетку
Вещества
Проводники
и сверхПолупроводники
Диэлектрики
10 -8
1
10 17
0
ρ

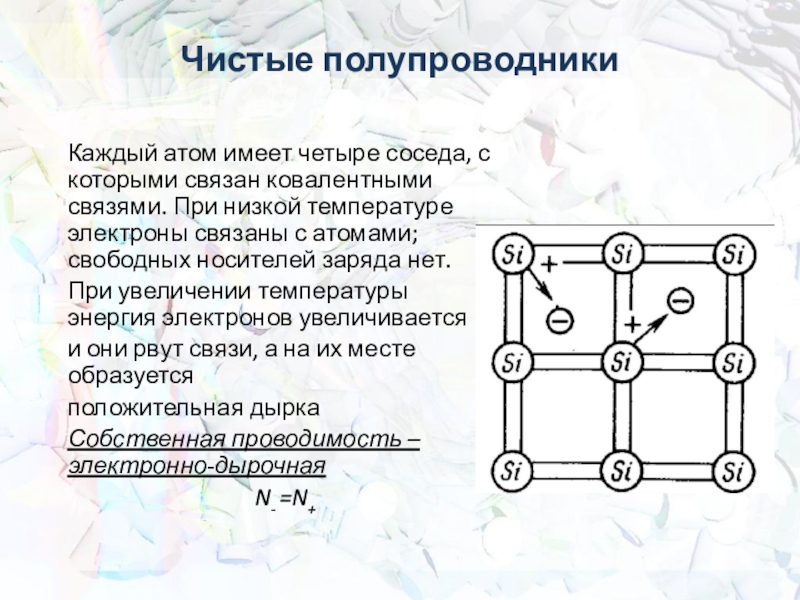

Слайд 10Чистые полупроводники
Каждый атом имеет четыре соседа, с которыми связан ковалентными
связями. При низкой температуре электроны связаны с атомами; свободных носителей
заряда нет.При увеличении температуры энергия электронов увеличивается
и они рвут связи, а на их месте образуется
положительная дырка
Собственная проводимость – электронно-дырочная
N- =N+
Слайд 11Примесная проводимость
Донорная (электронная) n-типа (Si+As)
As имеет 5 е. Один не
участвует в образовании ковалентной связи-свободный е
N- >>N+
Слайд 12 Акцепторная проводимость
Акцепторная (дырочная) p-типа (Si+In)
In имеет 3 е. На
месте одной из ковалентных связей образуется положительная «дырка». Один атом
имеет одну «дырку»N + >>N -

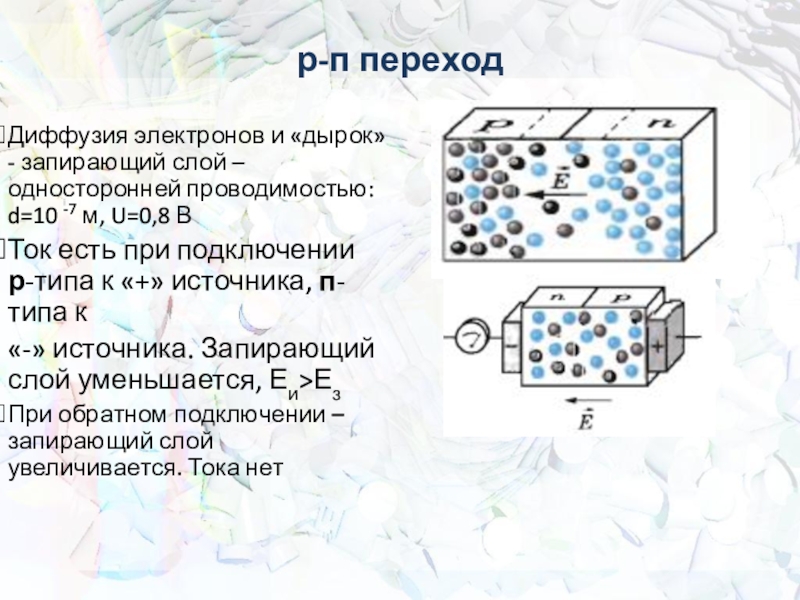

Слайд 13р-п переход
Диффузия электронов и «дырок» - запирающий слой –односторонней проводимостью:
d=10 -7 м, U=0,8 В
Ток есть при подключении р-типа к
«+» источника, п-типа к «-» источника. Запирающий слой уменьшается, Еи>Ез
При обратном подключении – запирающий слой увеличивается. Тока нет

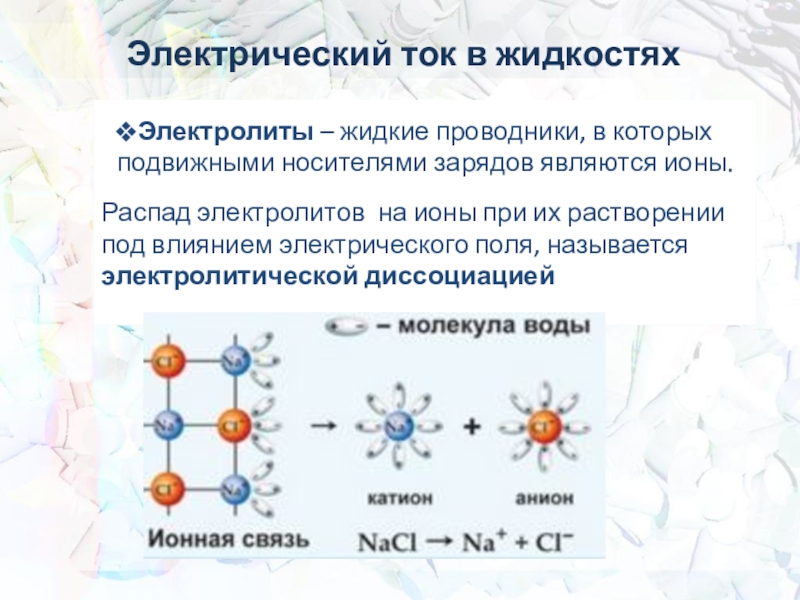

Слайд 16Электрический ток в жидкостях
Электролиз – процесс выделения на электроде вещества,
связанный с окислительно-восстановительными реакциями
от температуры;
от концентрации раствора;
от рода раствораЗакон электролиза Фарадея
m= k*I*∆t,
к- электрохимический эквивалент
Слайд 17Электрический ток в жидкостях
Применение электролиза:
Определение заряда электрона;
Гальваностегия –никелирование, серебрение;
Гальванопластика;
Электронатирание;
Кислород и
водород в промышленности;
Очистка металлов;
Электрополировка
Слайд 18Электрический ток в газах
Газ - при обычных условиях – диэлектрик.
Воздух:
линии электропередач, в обкладках конденсаторов, в контактах выключателей
Газ – при
определенных условиях-проводникМолния, электрическая дуга, плазма
Процесс протекания тока через газ называется газовым разрядом

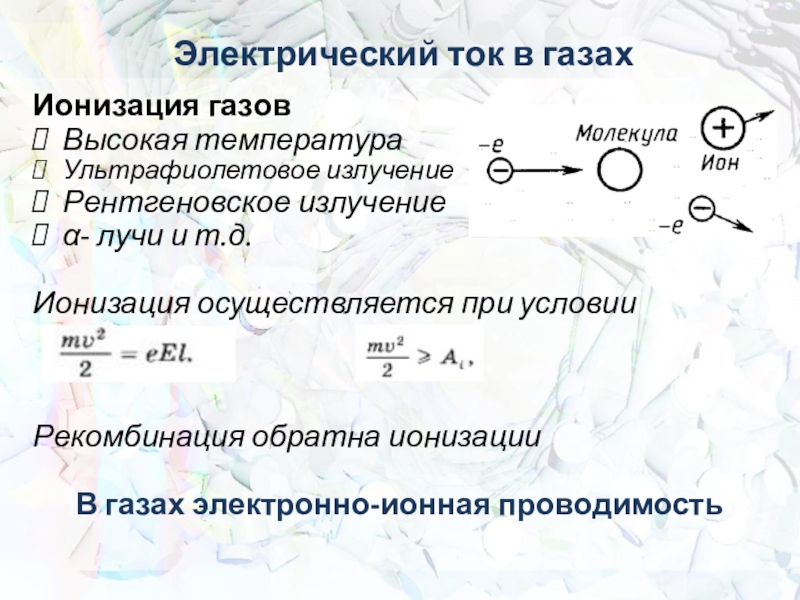

Слайд 19Электрический ток в газах
Ионизация газов
Высокая температура
Ультрафиолетовое излучение
Рентгеновское излучение
- лучи и
т.д.
Ионизация осуществляется при условии
Рекомбинация обратна ионизации
В газах электронно-ионная проводимость
Слайд 20Несамостоятельный и самостоятельный разряды
.
Ионизация осуществляется при условии
Рекомбинация обратна ионизации
В газах
электронно-ионная проводимость
Слайд 25Электровакуумный диод - двухэлектродная лампа
Устройство:
Баллон,
Вакуум – 10-6 мм.рт.ст.,
Катод- «-»
заряженный электрод,
Анод – «+» заряженный электрод
Основное свойство:
Выпрямление переменного
тока
Свойства эл.пучков:
Отклоняются в
э/м полеОбладают кинетической энергией
Свечение веществ, нагревание металла, рентгеновское излучение
