Слайд 1Численное моделирование инициирования и распространения волн детонации в горючих газовых
смесях
Журавская
Слайд 2
Медленное горение
скорость определяется
процессами переноса
скорость: 0.1 10
м/с
Детонационное горение
сжатие и нагрев горючей смеси, приводящие к ее
воспламенению, осуществляются ударной волной скорость: 1.5 3.5 км/с
Основные режимы горения
Опыты Бертло, Вьейля, Малляра и Ле Шателье (1881 1883)
M.Berthelot
(1827–1907)
Paul Vieille
(1854–1934)
Ernest Mallard
(1833–1899)
Henry Le Châtelier
(1850–1936)
Детонационные волны в газах были обнаружены экспериментально в конце XIX в.

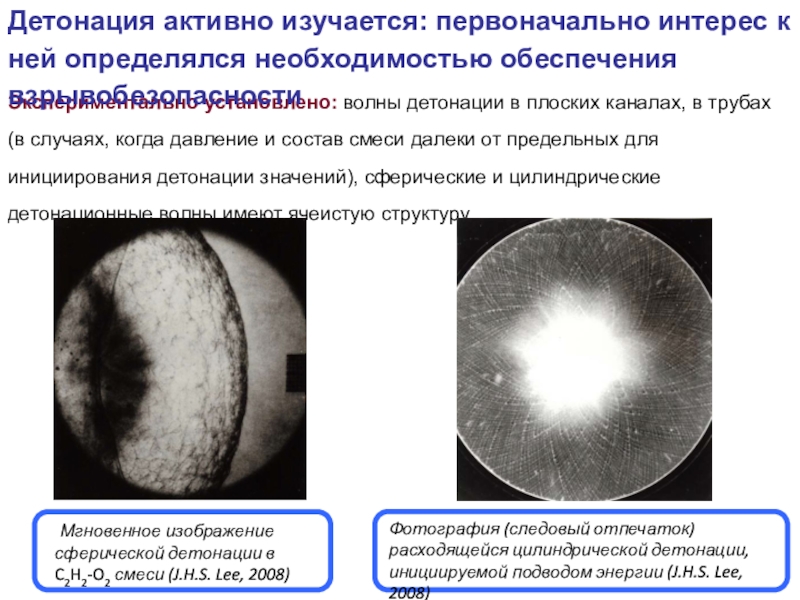

Слайд 3Экспериментально установлено: волны детонации в плоских каналах, в трубах (в
случаях, когда давление и состав смеси далеки от предельных для
инициирования детонации значений), сферические и цилиндрические детонационные волны имеют ячеистую структуру. Мгновенное изображение сферической детонации в C2H2-O2 смеси (J.H.S. Lee, 2008)
Фотография (следовый отпечаток) расходящейся цилиндрической детонации, инициируемой подводом энергии (J.H.S. Lee, 2008)
Детонация активно изучается: первоначально интерес к ней определялся необходимостью обеспечения взрывобезопасности
Слайд 4 Отпечаток следа волны на закопченной пластине
(Р.И. Солоухин, 1963)
Ячеистая
структура волны детонации в плоском канале
1 – детонационный фронт;
2 – фронт горения; 3 – ударный фронт; 4 – поперечная волна; 5 – зона индукции; 6 – продукты горения; 7 – след, наблюдаемый в эксперименте эксперимент
Формирование ячеистой детонационной волны в плоском канале впервые было получено в работах: Таки С., Фудзивара Т., 1978; В.В. Марков, 1981 с использованием модельной кинетики химического взаимодействия, предложенной в работе В.П. Коробейникова, В.А. Левина, 1969.
численное моделирование
схема
Слайд 5У некоторых горючих смесей обнаружена нетрадиционная двухмасштабная ячеистая структура
В круглых
трубах в условиях, близких к предельным, формируется спиновая детонация (Campbell
& Woodhead, 1927, Campbell & Finch, 1928)Структура фронта спиновой детонации в круглой трубе: АF – ударный фронт, BC – поперечная волна, CN – шлейф, E – точка отделения фронта свечения от ударного фронта (Б.Е. Войцеховский, 1966)

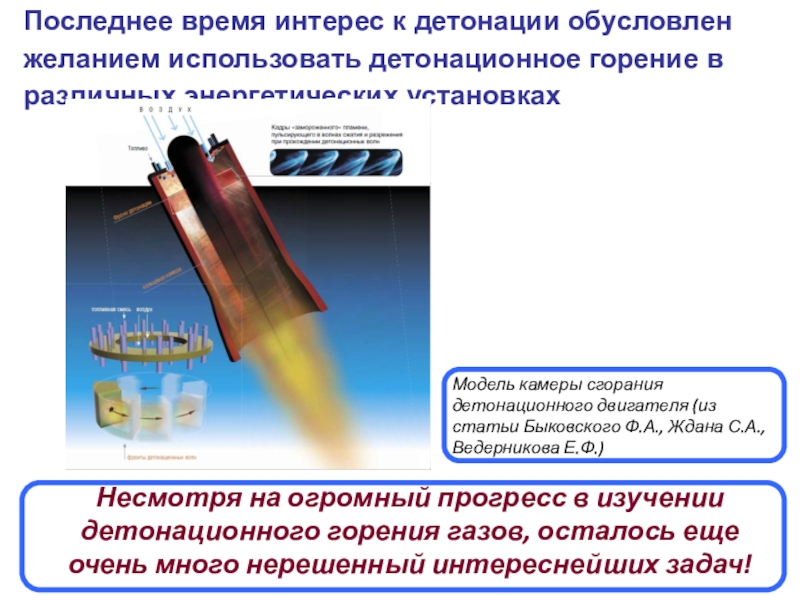

Слайд 6Несмотря на огромный прогресс в изучении детонационного горения газов, осталось
еще очень много нерешенный интереснейших задач!
Последнее время интерес
к детонации обусловлен желанием использовать детонационное горение в различных энергетических установках
