Слайд 1Авиационные машины постоянного тока (генераторы)
Выполнил: Есжанов Ж.Н.
студент группы АТ(АВ)-14-1
Проверил: Алексеев

Н.Ю.

Авиационные машины постоянного тока (генераторы)Выполнил: Есжанов Ж.Н.студент группы АТ(АВ)-14-1Проверил: Алексеев Н.Ю.

Слайд 21. Устройство и принцип действия машин постоянного тока (МПТ)
2. Генераторы

постоянного тока (ГПТ): классификация, характеристики
3. Способы возбуждения машины постоянного тока
План

1. Устройство и принцип действия машин постоянного тока (МПТ)2. Генераторы постоянного тока (ГПТ): классификация, характеристики3. Способы возбуждения

Слайд 3Машина постоянного тока — электрическая машина, предназначенная для преобразования механической энергии в электрическую постоянного

тока (генератор) или для обратного преобразования (двигатель).
Машины постоянного тока

(МПТ) – обратимые – они могут работать в качестве генератора (ГПТ) или двигателя (ДПТ) без изменения схемы.
Основные части МПТ (рис. 9.1) статор и якорь, отдалённые друг от друга воздушным зазором (0,3…0,5 мм).
Часть машины, в которой индуктируется ЭДС, принято называть якорем, а часть машины, создающей основное магнитное поле (магнитный поток) – индуктором. В машинах постоянного тока якорем является ротор, а индуктором – статор.
Машина постоянного тока — электрическая машина, предназначенная для преобразования механической энергии в электрическую постоянного тока (генератор) или для обратного преобразования (двигатель).

Слайд 5Машина постоянного тока состоит следующих основных частей: неподвижной части –

статора; вращающейся части – якоря; двух подшипниковых щитов, на которые

опирается вал якоря и щеточного аппарат.
Статор - это стальной цилиндр 1, внутри которого крепятся главные полюса 2 с полюсными наконечниками 3, образуя вместе с корпусом магнитопровод машины.
Якорь состоит из: коллектора. Предназначен для преобразования переменной ЭДС в постоянную – в генераторе и постоянный ток в переменный – в двигателе. Основными элементами коллектора являются медные коллекторные пластины, собранные таким образом, что коллектор приобретает цилиндрическую форму.
Машина постоянного тока состоит следующих основных частей: неподвижной части – статора; вращающейся части – якоря; двух подшипниковых

Слайд 6 Генератор преобразует механическую энергию первичного двигателя

в электрическую энергию. Принцип работы ГПТ основан на явлении электромагнитной

индукции.

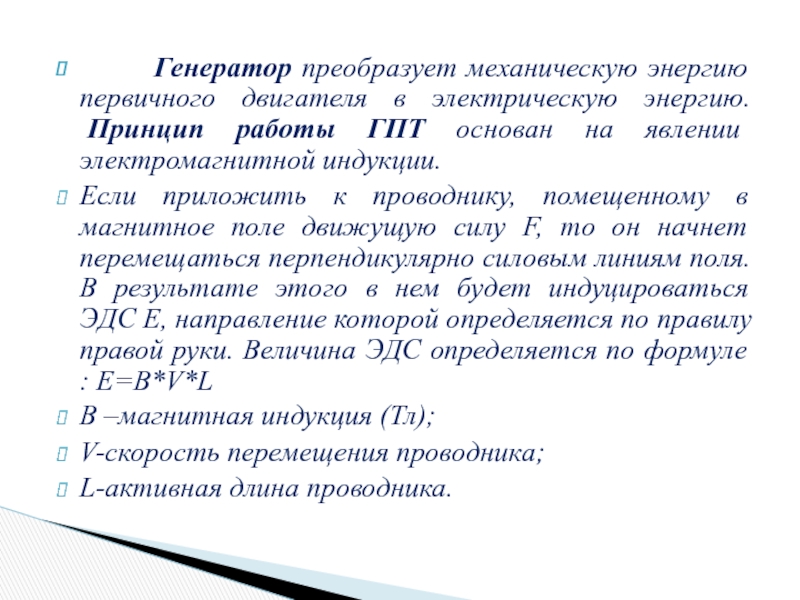

Если приложить к проводнику, помещенному в магнитное поле движущую силу F, то он начнет перемещаться перпендикулярно силовым линиям поля. В результате этого в нем будет индуцироваться ЭДС Е, направление которой определяется по правилу правой руки. Величина ЭДС определяется по формуле : Е=В*V*L
B –магнитная индукция (Тл);
V-скорость перемещения проводника;
L-активная длина проводника.
Генератор преобразует механическую энергию первичного двигателя в электрическую энергию.  	Принцип работы ГПТ

Слайд 8Принцип действия генератора постоянного тока
При вращении якоря в витке
якорной

обмотки наводится ЭДС

Принцип действия генератора постоянного токаПри вращении якоря в витке якорной обмотки наводится ЭДС

Слайд 9Независимое возбуждение
Параллельное возбуждение
Последовательное возбуждение
Смешанное возбуждение

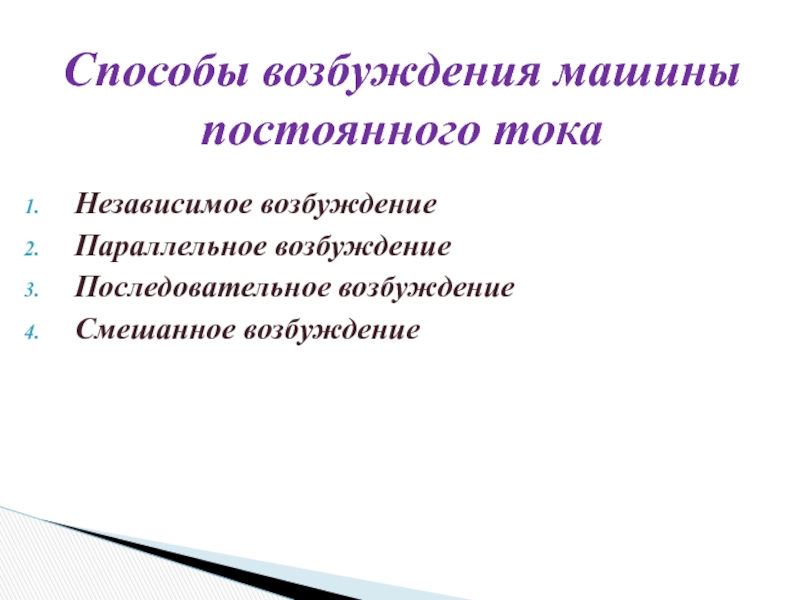

Способы возбуждения машины постоянного тока

Независимое возбуждение Параллельное возбуждениеПоследовательное возбуждениеСмешанное возбуждениеСпособы возбуждения машины постоянного тока

Слайд 10Характеристика с независимым возбуждением:
1. холостого хода
2.нагрузочное характеристика
3. внешняя характеристика
Независимое возбуждение

Характеристика с независимым возбуждением:1. холостого хода2.нагрузочное характеристика3. внешняя характеристикаНезависимое возбуждение

Слайд 11Характеристика холостого хода,
Е(IB)
снимается при разомкнутой цепи якоря (IЯ=0) и

постоянной частоте вращения (n=const)

Характеристика холостого хода, Е(IB)снимается при разомкнутой цепи якоря (IЯ=0) и постоянной частоте вращения (n=const)

Слайд 12Внешняя характеристика
U(IЯ) определяется при неизменном токе возбуждения и частоты

вращения.
Если бы ЭДС якоря была строго постоянна, то внешняя

характеристика изображалась бы прямой линией. Но из-за влияния реакции якоря напряжение с ростом нагрузки уменьшается, а кривая внешней характеристики загибается в сторону оси тока.
Внешняя характеристика U(IЯ) определяется при неизменном токе возбуждения и частоты вращения. Если бы ЭДС якоря была строго

Слайд 13Нагрузочная характеристика IB(IЯ)
показывает как надо менять ток возбуждения, чтобы сохранять

постоянным напряжение генератора
В большей своей части кривая почти прямолинейна, но

при больших токах она загибается в сторону от оси абсцисс из-за влияния насыщения магнитной цепи машины.
Нагрузочная характеристика IB(IЯ)показывает как надо менять ток возбуждения, чтобы сохранять постоянным напряжение генератораВ большей своей части кривая

Слайд 14В машинах параллельного возбуждения обмотку возбуждения включают параллельно цепи обмотки

якоря. В этом случае обмотка возбуждения выполняется из большого числа

витков тонкого провода. Ток возбуждения составляет (1-5)% от номинального тока якоря.

Параллельное возбуждение (Шунтовое)

В машинах параллельного возбуждения обмотку возбуждения включают параллельно цепи обмотки якоря. В этом случае обмотка возбуждения выполняется

Слайд 15Внешняя характеристика генератора параллельного возбуждения (2) проходит ниже характеристики при

независимом возбуждении (1).

Внешняя характеристика генератора параллельного возбуждения (2) проходит ниже характеристики при независимом возбуждении (1).

Слайд 16Обмотка возбуждения генератора с последовательным возбуждением включена последовательно в цепь якоря и

обтекается током якоря. Процесс самовозбуждения генератора протекает очень бурно. Такие

генераторы практически не используются.

Последовательное возбуждение (Сериесное)

Обмотка возбуждения генератора с последовательным возбуждением включена последовательно в цепь якоря и обтекается током якоря. Процесс самовозбуждения генератора протекает

Слайд 17В машинах смешанного возбуждения на основных полюсах имеется по две

катушки: одна принадлежит параллельной обмотке возбуждения, другая – последовательной. Схема

возбуждения магнитного поля машины определяет особенности ее работы.

Смешанное возбуждение (Компаундное)

В машинах смешанного возбуждения на основных полюсах имеется по две катушки: одна принадлежит параллельной обмотке возбуждения, другая

Слайд 18Спасибо за внимание!

Спасибо за внимание!
