ЗАЩИТЫ ТРАНСФОРМАТОРОВ, ПРИМЕНЯЕМЫХ НА 1 очереди САЭС
Содержание
- 1. ЗАЩИТЫ ТРАНСФОРМАТОРОВ, ПРИМЕНЯЕМЫХ НА 1 очереди САЭС
- 2. КЦО: При эксплуатации трансформаторов правильно действовать
- 3. ПЦО-1Перечислить защиты блочных трансформаторов, объяснить на что они реагируют и указать их зону действия.
- 4. Слайд 4
- 5. Защиты блочных трансформаторовпродольная дифференциальная токовая защита трансформатора;дублирующая
- 6. Контрольные вопросы ПЦО-1: Какие защиты установлены на
- 7. ПЦО-2Перечислить защиты отпаечных трансформаторов, объяснить на что они реагируют и указать их зону действия.

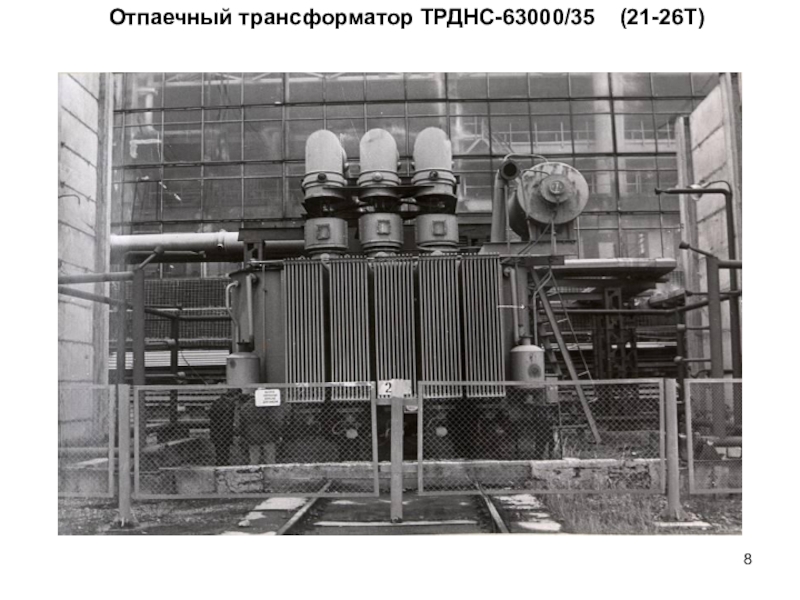

- 8. Отпаечный трансформатор ТРДНС-63000/35 (21-26Т)
- 9. Защиты отпаечных трансформаторовдифференциальная токовая защита тр-ра.газовая защита
- 10. Контрольные вопросы ПЦО-2: Какие защиты установлены на
- 11. ПЦО-3Перечислить защиты резервных трансформаторов, объяснить на что они реагируют и указать их зону действия.
- 12. Резервный трансформатор ТРДЦН-63000/330 (1-3ТР)

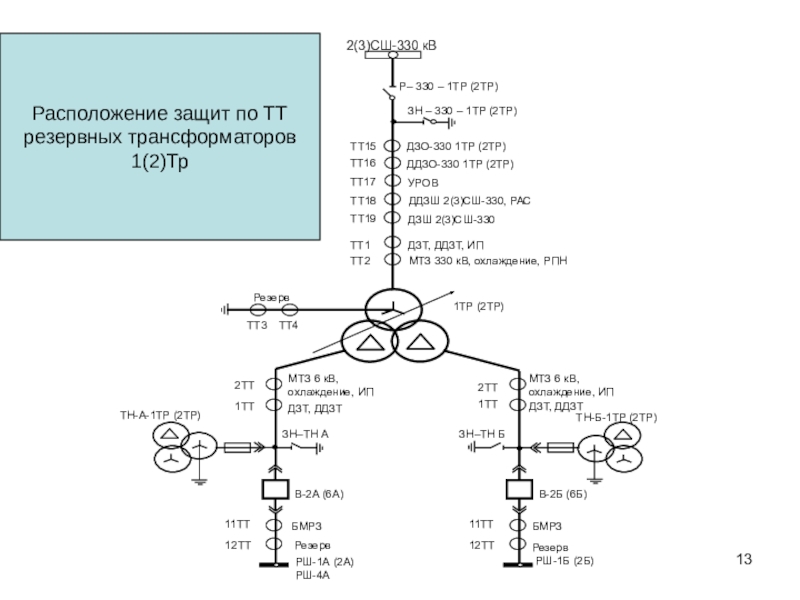

- 13. Расположение защит по ТТ резервных трансформаторов1(2)Тр
- 14. Контрольные вопросы ПЦО-3: Какие защиты установлены на
- 15. ПЦО-4Перечислить защиты трансформаторов 6/04кВ, объяснить на что они реагируют и указать их зону действия.
- 16. Слайд 16
- 17. Защиты тр-ров 6/04кВТоковая отсечка (ТО).Максимальная токовая защита
- 18. СТРУКТУРНАЯ СХЕМА ЗАЩИТ РАБОЧИХ ТСН 6/04КВ

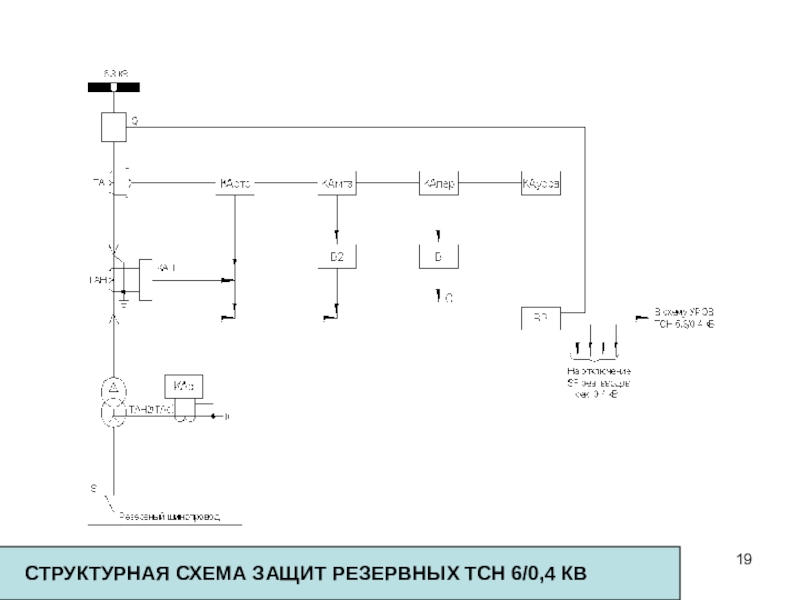

- 19. СТРУКТУРНАЯ СХЕМА ЗАЩИТ РЕЗЕРВНЫХ ТСН 6/0,4 КВ
- 20. Схема питания тр- ров ДЭ
- 21. Контрольные вопросы ПЦО-4Какие защиты установлены на трансформаторе
- 22. ПЦО-5Вспомнить нарушения, произошедших на трансформаторах.
- 23. Контрольные вопросы : Какие защиты установлены на
- 24. Слайд 24
- 25. Скачать презентанцию
КЦО: При эксплуатации трансформаторов правильно действовать при появлении сигналов по срабатыва-нию защит или предупредительных сигналов в соот-ветствии с требованиями ОПЭ АС, ПТБ, заводской документации и местных инструкций.
Слайды и текст этой презентации
Слайд 3ПЦО-1
Перечислить защиты блочных трансформаторов, объяснить на что они реагируют и
указать их зону действия.

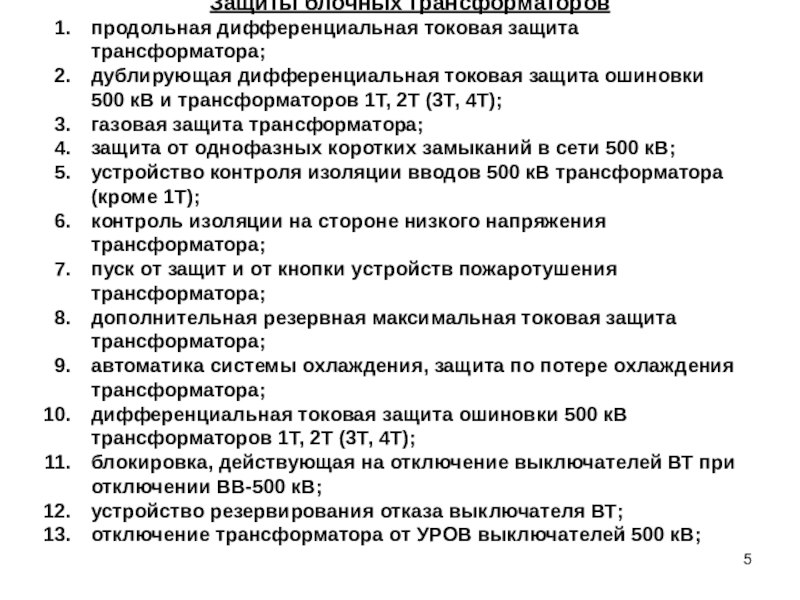

Слайд 5Защиты блочных трансформаторов
продольная дифференциальная токовая защита трансформатора;
дублирующая дифференциальная токовая защита
ошиновки 500 кВ и трансформаторов 1Т, 2Т (3Т, 4Т);
газовая защита трансформатора;
защита
от однофазных коротких замыканий в сети 500 кВ;устройство контроля изоляции вводов 500 кВ трансформатора (кроме 1Т);
контроль изоляции на стороне низкого напряжения трансформатора;
пуск от защит и от кнопки устройств пожаротушения трансформатора;
дополнительная резервная максимальная токовая защита трансформатора;
автоматика системы охлаждения, защита по потере охлаждения трансформатора;
дифференциальная токовая защита ошиновки 500 кВ трансформаторов 1Т, 2Т (3Т, 4Т);
блокировка, действующая на отключение выключателей ВТ при отключении ВВ‑500 кВ;
устройство резервирования отказа выключателя ВТ;
отключение трансформатора от УРОВ выключателей 500 кВ;

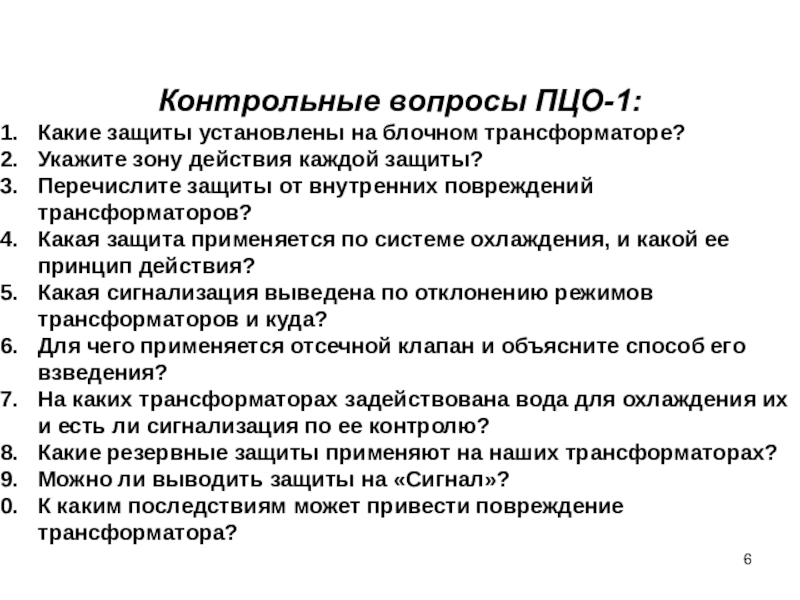

Слайд 6Контрольные вопросы ПЦО-1:
Какие защиты установлены на блочном трансформаторе?
Укажите
зону действия каждой защиты?
Перечислите защиты от внутренних повреждений трансформаторов?
Какая защита
применяется по системе охлаждения, и какой ее принцип действия?Какая сигнализация выведена по отклонению режимов трансформаторов и куда?
Для чего применяется отсечной клапан и объясните способ его взведения?
На каких трансформаторах задействована вода для охлаждения их и есть ли сигнализация по ее контролю?
Какие резервные защиты применяют на наших трансформаторах?
Можно ли выводить защиты на «Сигнал»?
К каким последствиям может привести повреждение трансформатора?
Слайд 7ПЦО-2
Перечислить защиты отпаечных трансформаторов, объяснить на что они реагируют и
указать их зону действия.
Слайд 9Защиты отпаечных трансформаторов
дифференциальная токовая защита тр-ра.
газовая защита бака трансформатора;
газовая защита
контактора устройства РПН тр-ра;
максимальная токовая защита на стороне 20 кВ с
пуском по напряжению 6 кВ;защита от перегрузки на стороне 6 кВ;
дифференциальная токовая защита ошиновки 20 кВ;
дублирующая дифференциальная токовая защита ошиновки 20 кВ;
устройство регулирования напряжения под нагрузкой;
автоматика и защита системы охлаждения тр-ра;
пуск устройств пожаротушения трансформатора;
автоматика перевода СН ТГ на резервное питание при отключении ВТ;
трансформаторы напряжения 6 кВ 21Т (22Т, 23Т, 24Т).

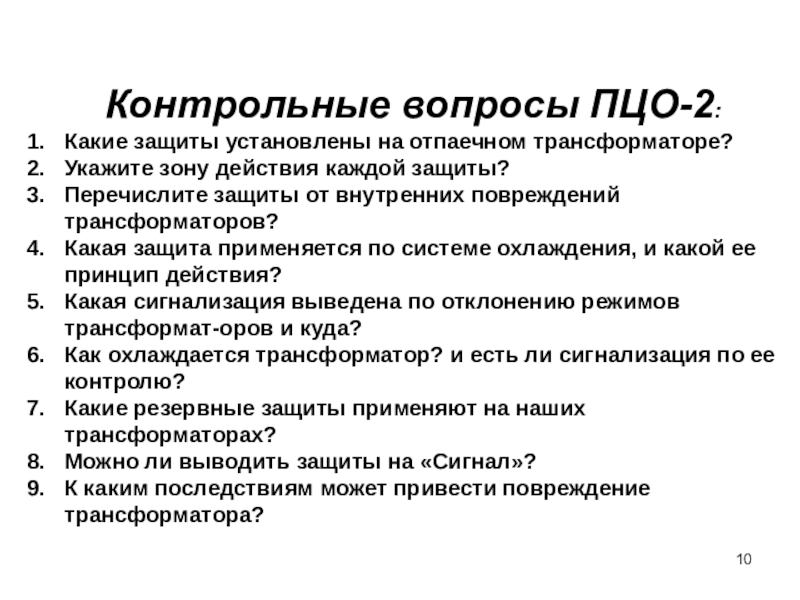

Слайд 10Контрольные вопросы ПЦО-2:
Какие защиты установлены на отпаечном трансформаторе?
Укажите
зону действия каждой защиты?
Перечислите защиты от внутренних повреждений трансформаторов?
Какая защита
применяется по системе охлаждения, и какой ее принцип действия?Какая сигнализация выведена по отклонению режимов трансформат-оров и куда?
Как охлаждается трансформатор? и есть ли сигнализация по ее контролю?
Какие резервные защиты применяют на наших трансформаторах?
Можно ли выводить защиты на «Сигнал»?
К каким последствиям может привести повреждение трансформатора?
Слайд 11ПЦО-3
Перечислить защиты резервных трансформаторов, объяснить на что они реагируют и
указать их зону действия.

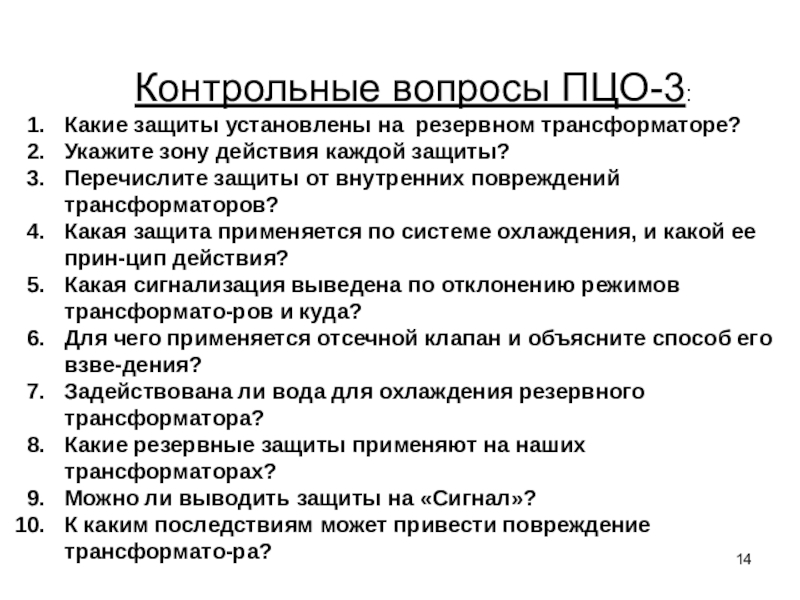

Слайд 14Контрольные вопросы ПЦО-3:
Какие защиты установлены на резервном трансформаторе?
Укажите
зону действия каждой защиты?
Перечислите защиты от внутренних повреждений трансформаторов?
Какая защита
применяется по системе охлаждения, и какой ее прин-цип действия?Какая сигнализация выведена по отклонению режимов трансформато-ров и куда?
Для чего применяется отсечной клапан и объясните способ его взве-дения?
Задействована ли вода для охлаждения резервного трансформатора?
Какие резервные защиты применяют на наших трансформаторах?
Можно ли выводить защиты на «Сигнал»?
К каким последствиям может привести повреждение трансформато-ра?
Слайд 15ПЦО-4
Перечислить защиты трансформаторов 6/04кВ, объяснить на что они реагируют и
указать их зону действия.

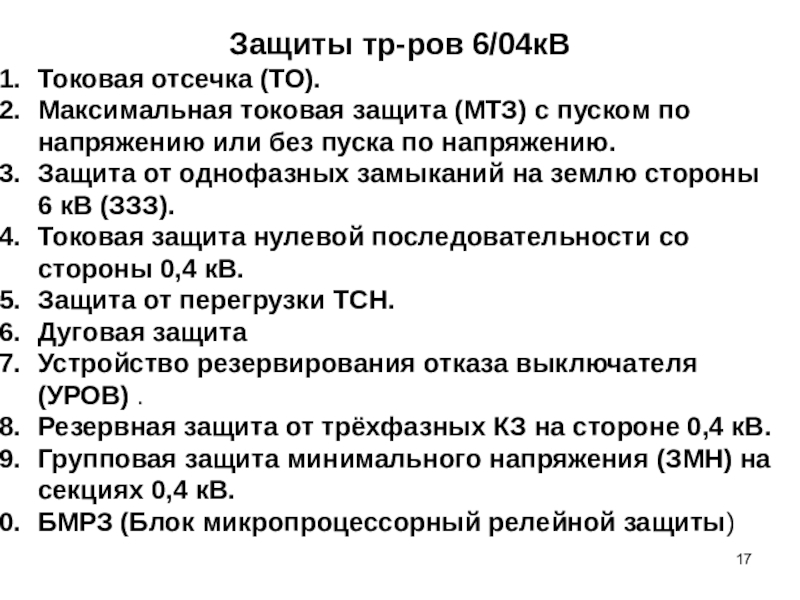

Слайд 17Защиты тр-ров 6/04кВ
Токовая отсечка (ТО).
Максимальная токовая защита (МТЗ) с пуском
по напряжению или без пуска по напряжению.
Защита от однофазных замыканий
на землю стороны 6 кВ (ЗЗЗ).Токовая защита нулевой последовательности со стороны 0,4 кВ.
Защита от перегрузки ТСН.
Дуговая защита
Устройство резервирования отказа выключателя (УРОВ) .
Резервная защита от трёхфазных КЗ на стороне 0,4 кВ.
Групповая защита минимального напряжения (ЗМН) на секциях 0,4 кВ.
БМРЗ (Блок микропроцессорный релейной защиты)
Слайд 21
Контрольные вопросы ПЦО-4
Какие защиты установлены на трансформаторе 6/04кВ?
Укажите зону действия
каждой защиты?
Перечислите защиты от внутренних повреждений трансформаторов?
Какая защита применяется по
системе охлаждения, и какой ее принцип действия?Какая сигнализация выведена по отклонению режимов трансформаторов и куда?
Какие резервные защиты применяют на наших трансформаторах?
Можно ли выводить защиты на «Сигнал»?
К каким последствиям может привести повреждение трансформатора?
Слайд 23Контрольные вопросы :
Какие защиты установлены на блочном (отпаечном, резервном)
трансформаторе? (трансформаторе 6/04кВ)?
Укажите зону действия каждой защиты?
Перечислите защиты от внутренних
повреждений трансформаторов?Какая защита применяется по системе охлаждения, и какой ее принцип действия?
Какая сигнализация выведена по отклонению режимов трансформат-оров и куда?
Для чего применяется отсечной клапан и объясните способ его взве-дения?
На каких трансформаторах задействована вода для охлаждения их и есть ли сигнализация по ее контролю?
Какие резервные защиты применяют на наших трансформаторах?
Можно ли выводить защиты на «Сигнал»?
К каким последствиям может привести повреждение трансформатора ?
Какие нарушения на трансформаторах происходили на САЭС?
Какие нарушения на трансформаторах происходили в Концерне?
Имеются ли БМРЗ на трансформаторах?
Каким образом производится ввод и вывод трансформаторов?
