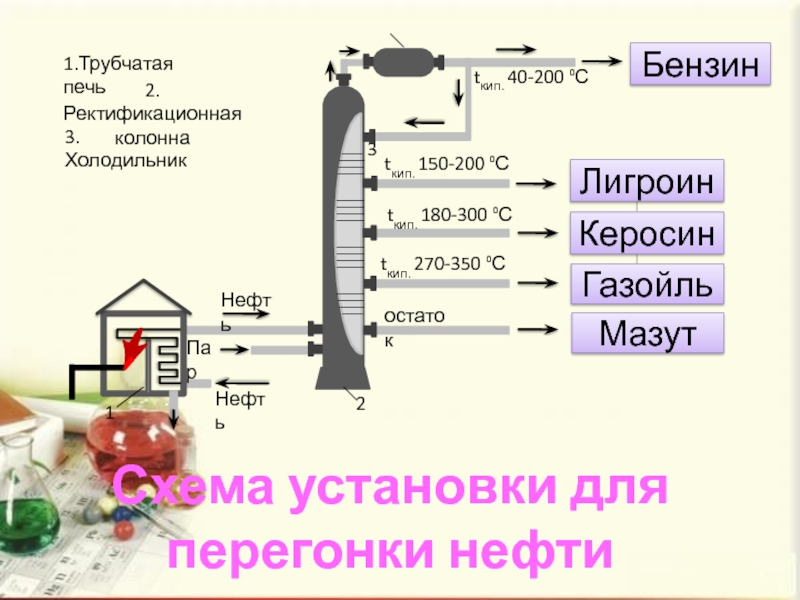

- 10. Схема установки для перегонки нефти3

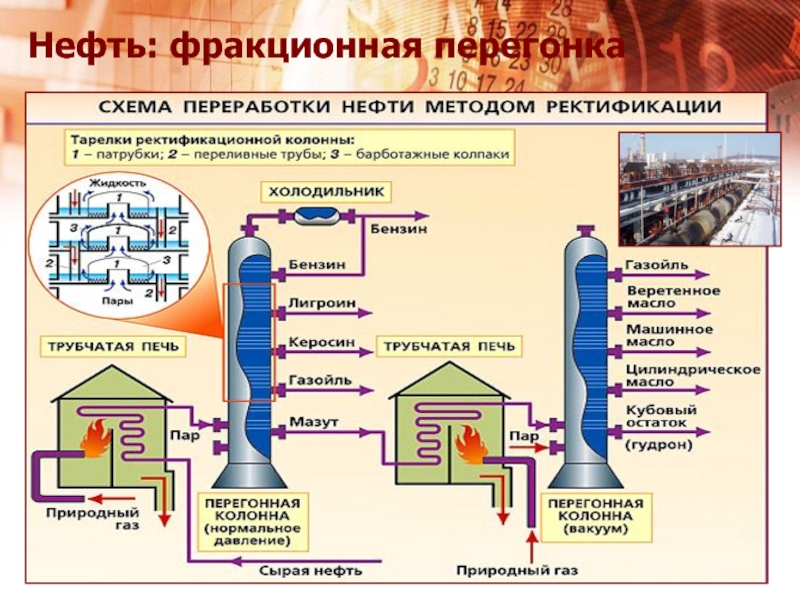

- 11. Нефть: фракционная перегонка
- 12. Принципиальная технологическая схема установки для атмосферно-вакуумной перегонки
- 13. Слайд 13
- 14. Продукты перегонки нефтиКеросин(отС12до С18)Лигроин(отС8до С14)Бензин(отС5до С11)Фракции нефтиМазут(отС20до С40)Газойль(отС14до С25)
- 15. Применение нефтепродуктовБензинЛигроин КеросинГазойльАвиационное и автомобильноё топливо, хороший
- 16. Слайд 16
- 17. Гудрон – мұнай айдаудан қалған қалдығы,
- 18. ГУДРОН (франц. goudron), остаток, образующийся в результате
- 19. Выход гудрона — от 10 до 45
- 20. Зольность гудрона обычно менее 0,5 %. Элементный
- 21. Слайд 21
- 22. Кислый гудрон отбирают из кислогудронного пруда, подогревают
- 23. Слайд 23
- 24. Скачать презентанцию
Практикалық сабақ 6Сұрақтар:1 Мұнайды АРНС-2 аппаратында вакуумда айдау арқылы майдистилляттары мен гудрон алу«Мұнайды жалпы зерттеу»
Слайды и текст этой презентации

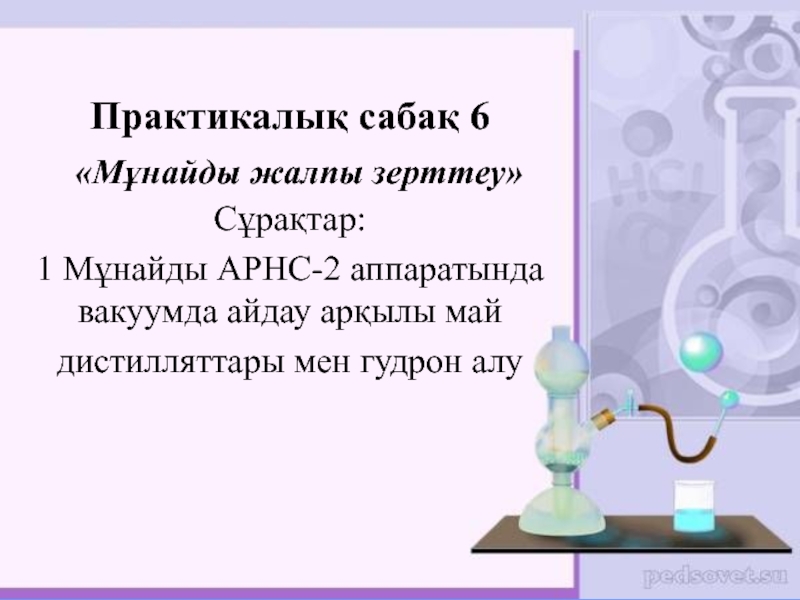

Слайд 2Практикалық сабақ 6
Сұрақтар:
1 Мұнайды АРНС-2 аппаратында вакуумда айдау арқылы май
дистилляттары
мен гудрон алу
Слайд 3
Мұнай дегеніміз не?
Что такое нефть?
Мұнай - көмірсутектер қоспасы болып табылатын,
жанатын майлы сұйықтық; қызыл-қоңыр, кейде қара түске жақын, немесе әлсіз
жасыл-сары, тіпті түссіз түрі де кездеседі; өзіндік иісі бар; жерде тұнбалық қабатында орналасады; пайдалы қазбалардың ең маңызды түрі.Нефть – маслянистая жидкость с характерным запахом, от светло бурого до чёрного цвета; представляет собой смесь различных углеводородов (~150) с примесями других веществ
Слайд 6Термическое разложение
нефтепродуктов,
приводящее к образованию
углеводородов с меньшим
числом атомов углерода в
молекуле
Физический способ
разделения
смеси
компонентов с
различными
температурами
кипения (до 350°С)
Нефть

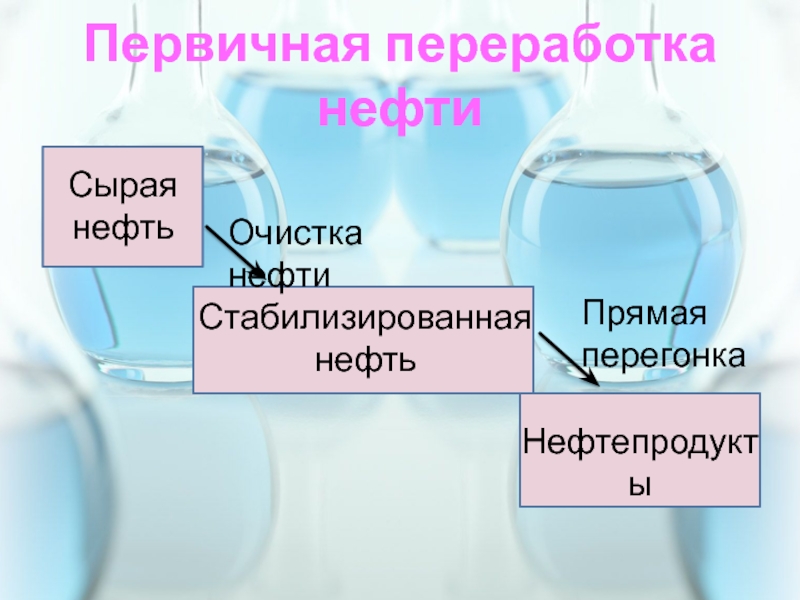

Слайд 7Первичная переработка нефти
Сырая нефть
Очистка нефти
Прямая перегонка
Стабилизированная нефть
Нефтепродукты

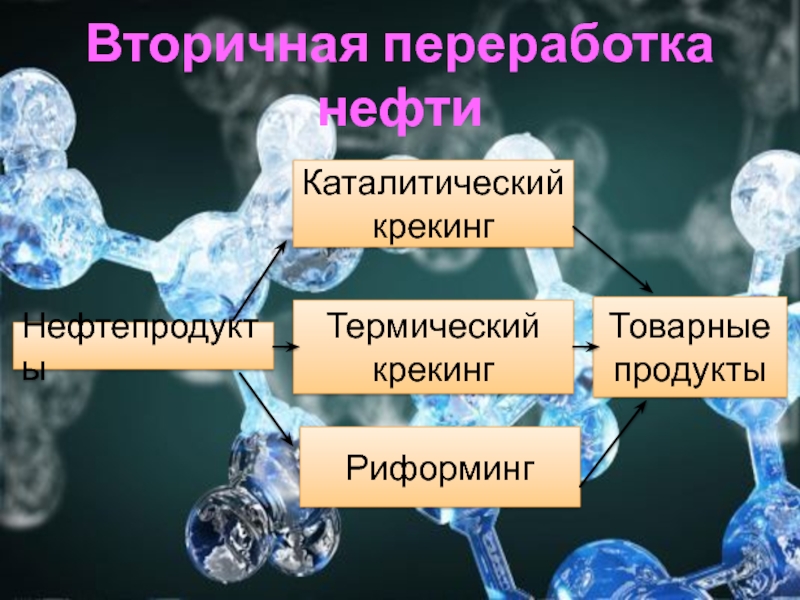

Слайд 8Вторичная переработка нефти
Нефтепродукты
Каталитический крекинг
Термический крекинг
Товарные продукты
Риформинг
Слайд 9Мұнайды айдау
Перегонка нефти
разделение нефти на составные части (фракции) по их
температурам кипения в целях получения товарных нефтепродуктов или их компонентов.
Слайд 12Принципиальная технологическая схема установки для атмосферно-вакуумной перегонки нефти. Аппараты: 1,
3 — атмосферные ректификационные колонны; 2 — печи для нагрева
нефти и мазута; 4 — вакуумная ректификационная колонна; 5 — конденсаторы-холодильники; 6 — теплообменники. Линии: I — нефть; II — лёгкий бензин; III — отбензиненная нефть; IV — тяжёлый бензин; V — керосин и газойль; VI — водяной пар; VII — мазут; VIII — газы разложения и водяной пар; IX — масляные фракции; Х — гудрон.
Слайд 14Продукты перегонки нефти
Керосин
(отС12до С18)
Лигроин
(отС8до С14)
Бензин
(отС5до С11)
Фракции нефти
Мазут
(отС20до С40)
Газойль
(отС14до С25)

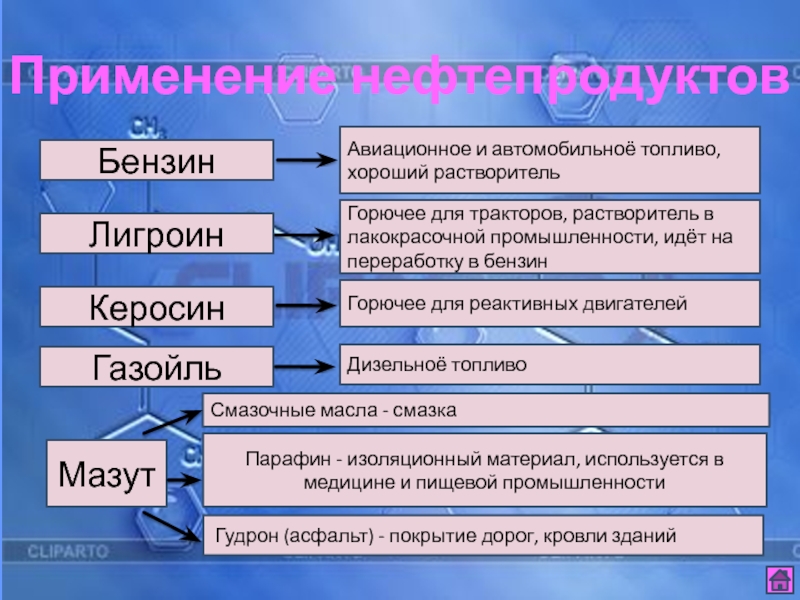

Слайд 15Применение нефтепродуктов
Бензин
Лигроин
Керосин
Газойль
Авиационное и автомобильноё топливо, хороший растворитель
Горючее для тракторов,
растворитель в лакокрасочной промышленности, идёт на переработку в бензин
Горючее для
реактивных двигателейДизельноё топливо
Мазут
Гудрон (асфальт) - покрытие дорог, кровли зданий
Парафин - изоляционный материал, используется в медицине и пищевой промышленности
Смазочные масла - смазка
Слайд 17 Гудрон – мұнай айдаудан қалған қалдығы, 5000С жоғары температурада
айдалады. Ол 30-400С температурасында қататын жабысқақтығы жоғары өнім. Ол термиялық
крекинг, кокстеу қондырғыларында битум мен жабысқақтығы жоғары майларды дайындау мақсатында шикізат ретінде қолданылады.
Слайд 18ГУДРОН (франц. goudron), остаток, образующийся в результате отгонки из нефти
при атм. давлении и под вакуумом фракций, выкипающих до 450-600
°С (в зависимости от природы нефти). Выход гудрона-от 10 до 45% от массы нефти. Гудрон-вязкая жидкость или твердый асфальтоподобный продукт черного цвета с блестящим изломом. Содержит парафиновые, нафтеновые и ароматич. углеводороды (45-95%), асфальтены (3-17%), а также нефтяные смолы (2-38%), адсорбируемые силикагелем из деасфальтизированного продукта. Зольность гудрона обычно менее 0,5%.

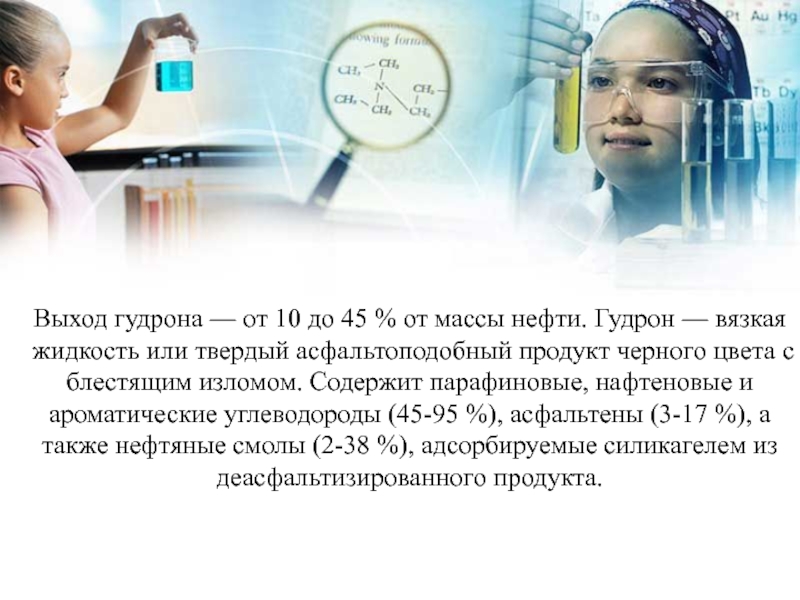

Слайд 19Выход гудрона — от 10 до 45 % от массы
нефти. Гудрон — вязкая жидкость или твердый асфальтоподобный продукт черного
цвета с блестящим изломом. Содержит парафиновые, нафтеновые и ароматические углеводороды (45-95 %), асфальтены (3-17 %), а также нефтяные смолы (2-38 %), адсорбируемые силикагелем из деасфальтизированного продукта.
Слайд 20Зольность гудрона обычно менее 0,5 %. Элементный состав (в %
по массе):
85-87 С,
9,3-11,8 Н,
0,2-6,3 S,
0,2-0,7 N,
0,08-1,25 О
Слайд 22Кислый гудрон отбирают из кислогудронного пруда, подогревают за счет смешения
с теплоносителем - нефтяным топливом, подогретым до температуры 86-95°С, в
количестве 0,5-5 объема на 1 об.ч. кислого гудрона, смешивают с составом для нейтрализации на основе окисей, гидроокисей или углекислых солей металлов I-II групп Периодической системы элементов (натрия, калия, магния, кальция), мазута и модификатора синтетических жирных кислот фракции С6-С22, имеющего размер частиц в пределах 25-50 мкм. Затем проводят процесс нейтрализации при температуре 60-85°С в течение 6-8 ч, с дальнейшим расслоением продукта на жидкую и твердую фазы. Жидкая фаза является готовой продукцией; твердую фазу утилизируют.
