Слайд 1Кафедра ортопедической стоматологии.
УИРС:”Клиническое применение индивидуально-настраиваемых артикуляторов.”
Презентацию выполнил
Студент 572 группы
Стоматологического факультета
Шишев А.С.
Барнаул 2019
ГБОУ министерства здравоохранения РФ
Алтайский государственный медицинский университет.
Слайд 2Артикулятор.
Артикулятор - механический инструмент, используемый для воспроизведения движений нижней челюсти пациента
в зуботехнической лаборатории и предназначенный для изготовления пациентам изделий стоматологического
назначения. В число упомянутых изделий входят: полные съемные зубные протезы, частичные съемные протезы, несъемные мостовидные протезы, коронки, прикусные шаблоны (при бруксизме).
Артикуляторы также могут быть применены для полной реабилитации полости рта.

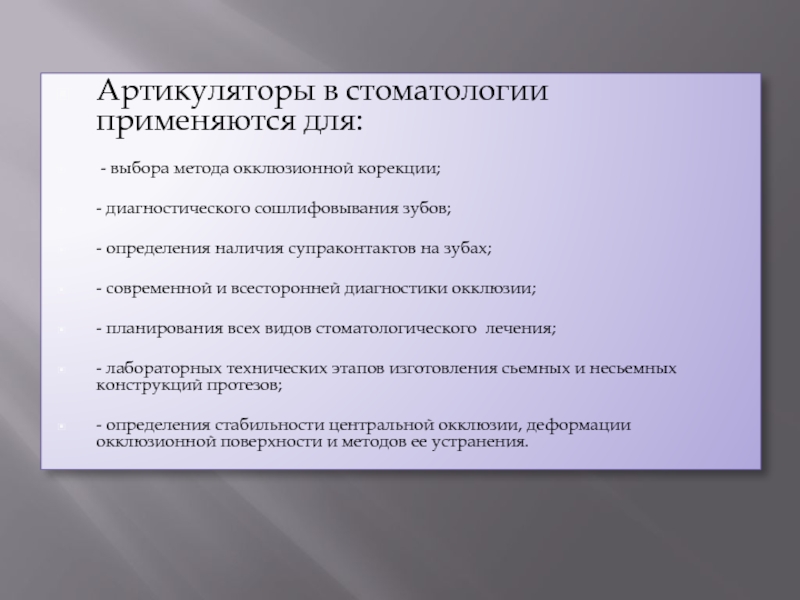

Слайд 3Артикуляторы в стоматологии применяются для:
- выбора метода окклюзионной корекции;
-
диагностического сошлифовывания зубов;
- определения наличия супраконтактов на зубах;
- современной и
всесторонней диагностики окклюзии;
- планирования всех видов стоматологического лечения;
- лабораторных технических этапов изготовления сьемных и несьемных конструкций протезов;
- определения стабильности центральной окклюзии, деформации окклюзионной поверхности и методов ее устранения.

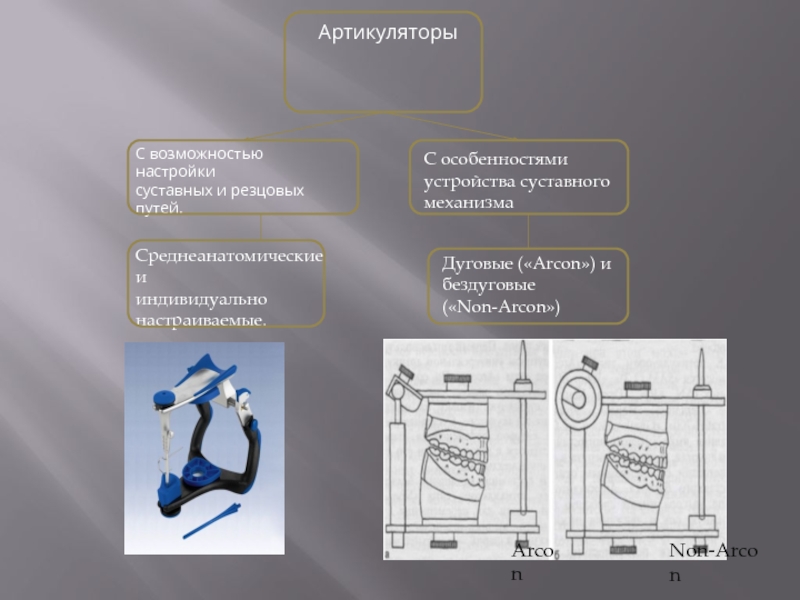

Слайд 4С возможностью настройки
суставных и резцовых путей.
Артикуляторы
С особенностями устройства суставного
механизма
Среднеанатомические и
индивидуально настраиваемые.
Дуговые («Аrсоn») и
бездуговые («Non-Arcon»)
Аrсоn
Non-Arcon

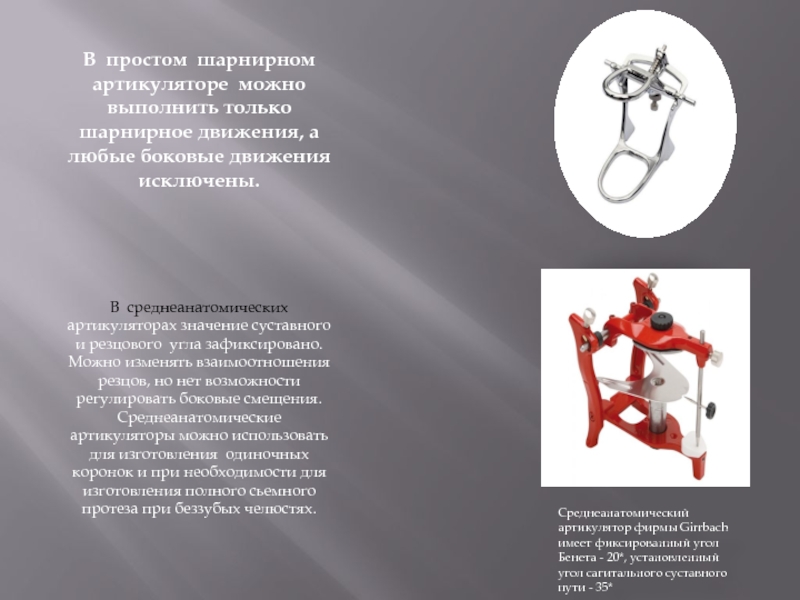

Слайд 5В простом шарнирном артикуляторе можно выполнить только шарнирное движения, а
любые боковые движения исключены.
В среднеанатомических артикуляторах значение суставного и
резцового угла зафиксировано. Можно изменять взаимоотношения резцов, но нет возможности регулировать боковые смещения. Среднеанатомические артикуляторы можно использовать для изготовления одиночных коронок и при необходимости для изготовления полного сьемного протеза при беззубых челюстях.
Среднеанатомический артикулятор фирмы Girrbach имеет фиксированный угол Бенета - 20*, установленный угол сагитального суставного пути - 35*
Слайд 6Полурегулируемые артикуляторы позволяют регулировать угол Беннетта и угол сагитального суставного
пути. Межмыщелковое расстояние обычно составляет 110 мм. Полурегулируемые артикуляторы содержат
механизмы воспроизводящие суставные и резцовые пути, которые можно настроить по усредненным данным, а также по индивидуальным углам этих путей, полученных у пациентов.
Полностью регулируемые или универсальные артикуляторы - настраиваются по индивидуальным данным положения челюстей, которые переносятся в артикулятор при помощи лицевой дуги. В универсальных артикуляторах системы Artex дополнительно существует возможность регулировать протрузию до 6мм и ретрузию до 2мм.

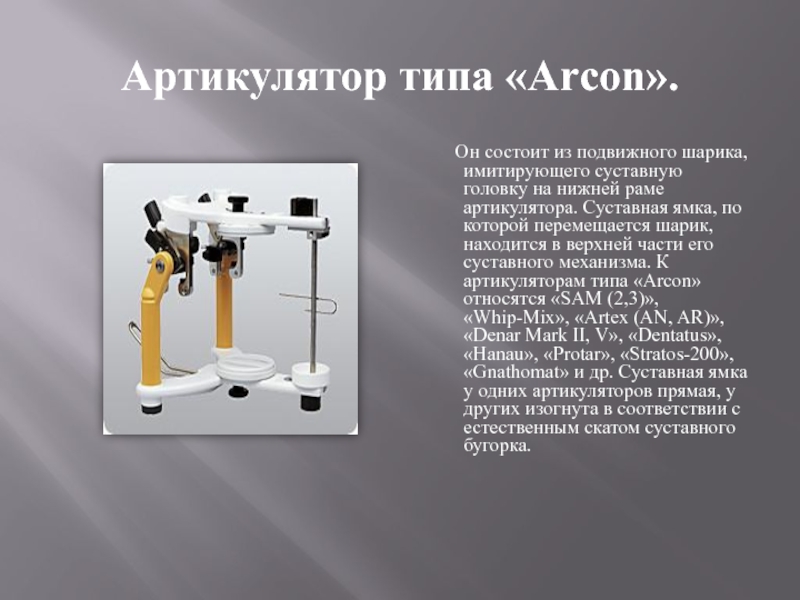

Слайд 7Артикулятор типа «Аrсоn».
Он состоит из подвижного шарика, имитирующего суставную головку
на нижней раме артикулятора. Суставная ямка, по которой перемещается шарик,
находится в верхней части его суставного механизма. К артикуляторам типа «Аrсоn» относятся «SAM (2,3)», «Whip-Mix», «Artex (AN, AR)», «Denar Mark II, V», «Dentatus», «Hanau», «Protar», «Stratos-200», «Gnathomat» и др. Суставная ямка у одних артикуляторов прямая, у других изогнута в соответствии с естественным скатом суставного бугорка.

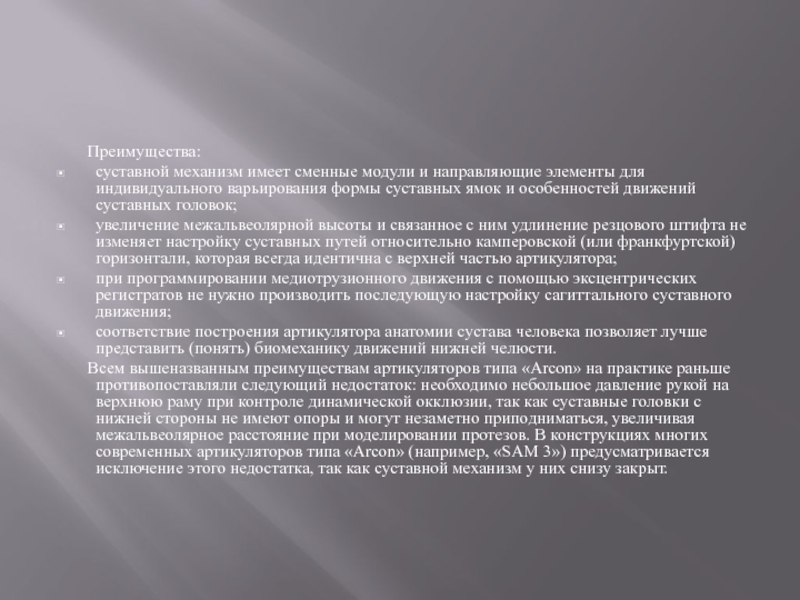

Слайд 8 Преимущества:
суставной механизм имеет сменные модули и направляющие элементы для индивидуального
варьирования формы суставных ямок и особенностей движений суставных головок;
увеличение межальвеолярной
высоты и связанное с ним удлинение резцового штифта не изменяет настройку суставных путей относительно камперовской (или франкфуртской) горизонтали, которая всегда идентична с верхней частью артикулятора;
при программировании медиотрузионного движения с помощью эксцентрических регистратов не нужно производить последующую настройку сагиттального суставного движения;
соответствие построения артикулятора анатомии сустава человека позволяет лучше представить (понять) биомеханику движений нижней челюсти.
Всем вышеназванным преимуществам артикуляторов типа «Аrсоn» на практике раньше противопоставляли следующий недостаток: необходимо небольшое давление рукой на верхнюю раму при контроле динамической окклюзии, так как суставные головки с нижней стороны не имеют опоры и могут незаметно приподниматься, увеличивая межальвеолярное расстояние при моделировании протезов. В конструкциях многих современных артикуляторов типа «Аrсоn» (например, «SAM 3») предусматривается исключение этого недостатка, так как суставной механизм у них снизу закрыт.

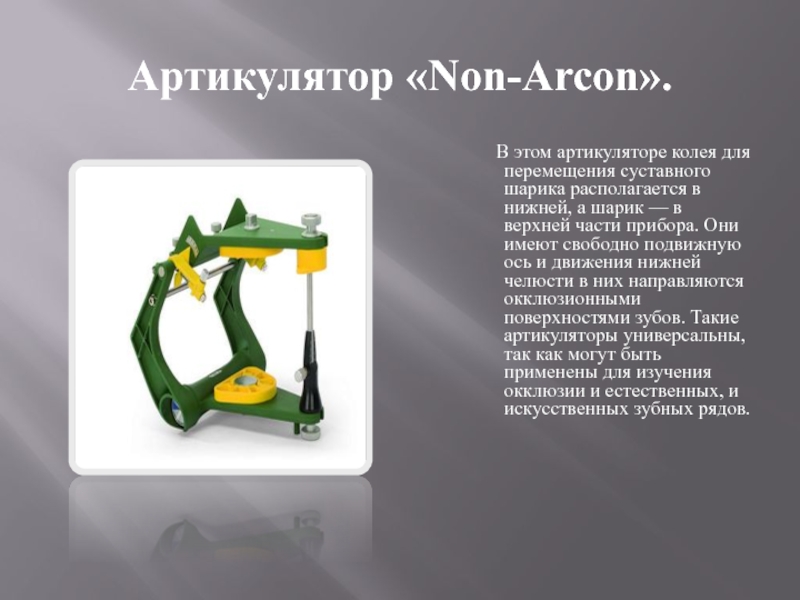

Слайд 9Артикулятор «Non-Arcon».
В этом артикуляторе колея для перемещения суставного шарика располагается
в нижней, а шарик — в верхней части прибора. Они
имеют свободно подвижную ось и движения нижней челюсти в них направляются окклюзионными поверхностями зубов. Такие артикуляторы универсальны, так как могут быть применены для изучения окклюзии и естественных, и искусственных зубных рядов.

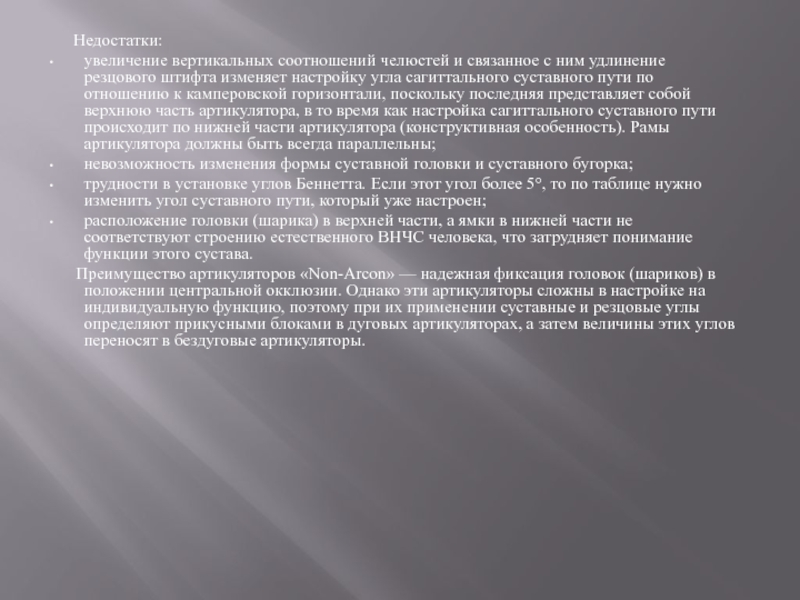

Слайд 10 Недостатки:
увеличение вертикальных соотношений челюстей и связанное с
ним удлинение резцового штифта изменяет настройку угла сагиттального суставного пути
по отношению к камперовской горизонтали, поскольку последняя представляет собой верхнюю часть артикулятора, в то время как настройка сагиттального суставного пути происходит по нижней части артикулятора (конструктивная особенность). Рамы артикулятора должны быть всегда параллельны;
невозможность изменения формы суставной головки и суставного бугорка;
трудности в установке углов Беннетта. Если этот угол более 5°, то по таблице нужно изменить угол суставного пути, который уже настроен;
расположение головки (шарика) в верхней части, а ямки в нижней части не соответствуют строению естественного ВНЧС человека, что затрудняет понимание функции этого сустава.
Преимущество артикуляторов «Non-Arcon» — надежная фиксация головок (шариков) в положении центральной окклюзии. Однако эти артикуляторы сложны в настройке на индивидуальную функцию, поэтому при их применении суставные и резцовые углы определяют прикусными блоками в дуговых артикуляторах, а затем величины этих углов переносят в бездуговые артикуляторы.

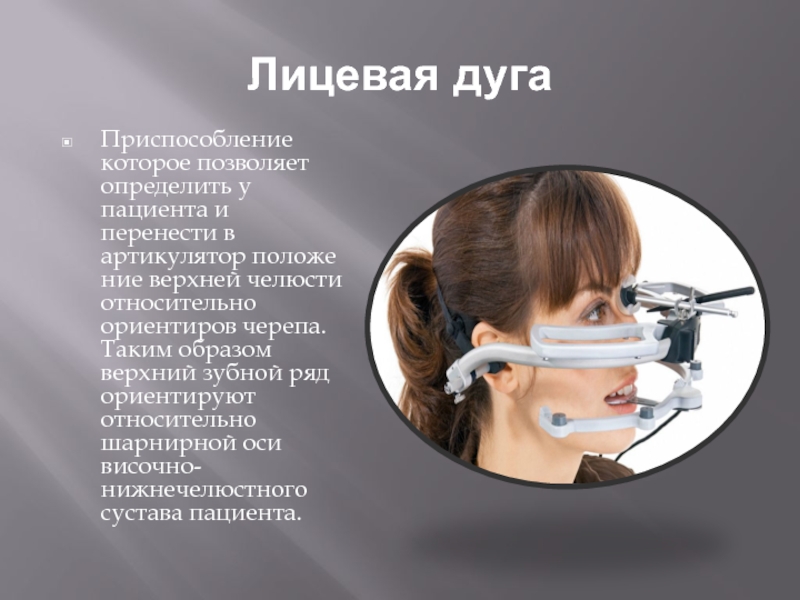

Слайд 11Лицевая дуга
Приспособление которое позволяет определить у пациента и перенести в
артикулятор положение верхней челюсти относительно ориентиров черепа. Таким образом верхний зубной
ряд ориентируют относительно шарнирной оси височно-нижнечелюстного сустава пациента.

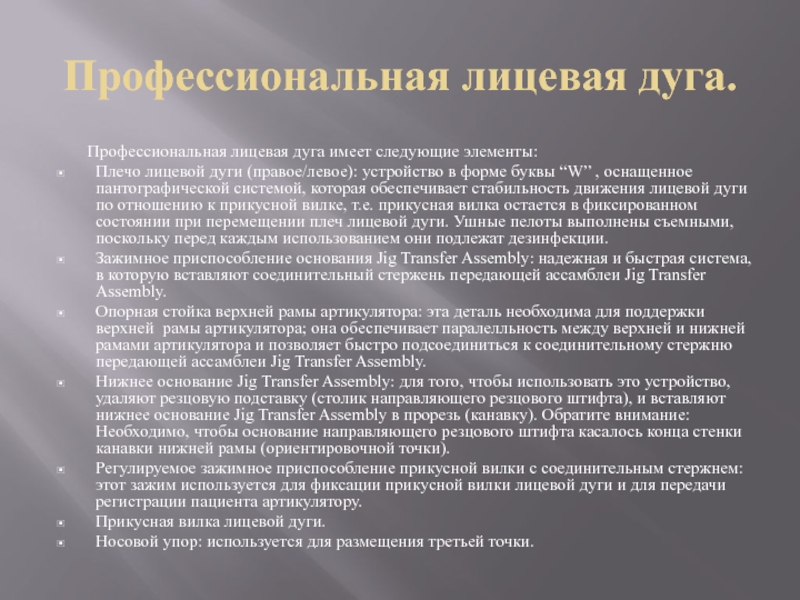

Слайд 12Профессиональная лицевая дуга.
Профессиональная лицевая дуга имеет следующие элементы:
Плечо лицевой
дуги (правое/левое): устройство в форме буквы “W” , оснащенное пантографической
системой, которая обеспечивает стабильность движения лицевой дуги по отношению к прикусной вилке, т.е. прикусная вилка остается в фиксированном состоянии при перемещении плеч лицевой дуги. Ушные пелоты выполнены съемными, поскольку перед каждым использованием они подлежат дезинфекции.
Зажимное приспособление основания Jig Transfer Assembly: надежная и быстрая система, в которую вставляют соединительный стержень передающей ассамблеи Jig Transfer Assembly.
Опорная стойка верхней рамы артикулятора: эта деталь необходима для поддержки верхней рамы артикулятора; она обеспечивает паралелльность между верхней и нижней рамами артикулятора и позволяет быстро подсоединиться к соединительному стержню передающей ассамблеи Jig Transfer Assembly.
Нижнее основание Jig Transfer Assembly: для того, чтобы использовать это устройство, удаляют резцовую подставку (столик направляющего резцового штифта), и вставляют нижнее основание Jig Transfer Assembly в прорезь (канавку). Обратите внимание: Необходимо, чтобы основание направляющего резцового штифта касалось конца стенки канавки нижней рамы (ориентировочной точки).
Регулируемое зажимное приспособление прикусной вилки с соединительным стержнем: этот зажим используется для фиксации прикусной вилки лицевой дуги и для передачи регистрации пациента артикулятору.
Прикусная вилка лицевой дуги.
Носовой упор: используется для размещения третьей точки.
Слайд 13-U-образная пластина
-ушные или суставные упоры
-носовые упоры
-прикусная вилка

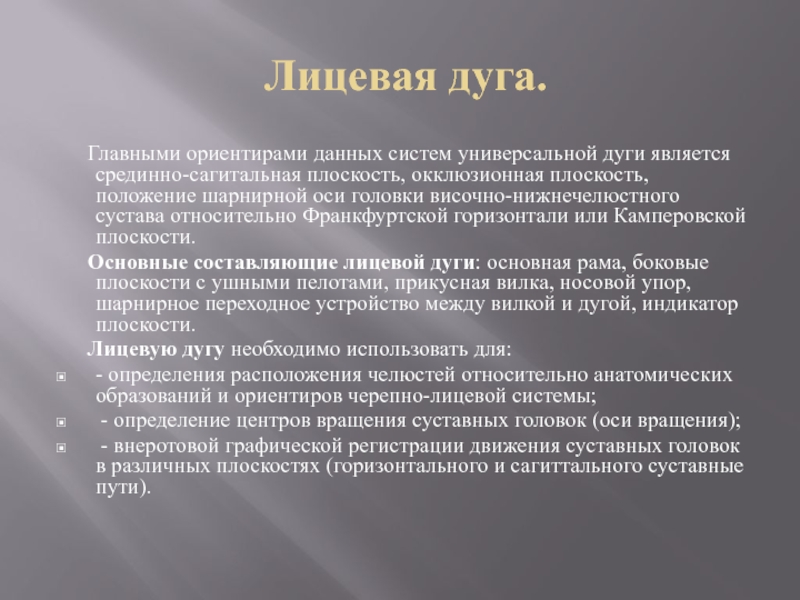

Слайд 14 Лицевая дуга.
Главными ориентирами данных систем универсальной дуги является
срединно-сагитальная плоскость, окклюзионная плоскость, положение шарнирной оси головки височно-нижнечелюстного сустава относительно
Франкфуртской горизонтали или Камперовской плоскости.
Основные составляющие лицевой дуги: основная рама, боковые плоскости с ушными пелотами, прикусная вилка, носовой упор, шарнирное переходное устройство между вилкой и дугой, индикатор плоскости.
Лицевую дугу необходимо использовать для:
- определения расположения челюстей относительно анатомических образований и ориентиров черепно-лицевой системы;
- определение центров вращения суставных головок (оси вращения);
- внеротовой графической регистрации движения суставных головок в различных плоскостях (горизонтального и сагиттального суставные пути).

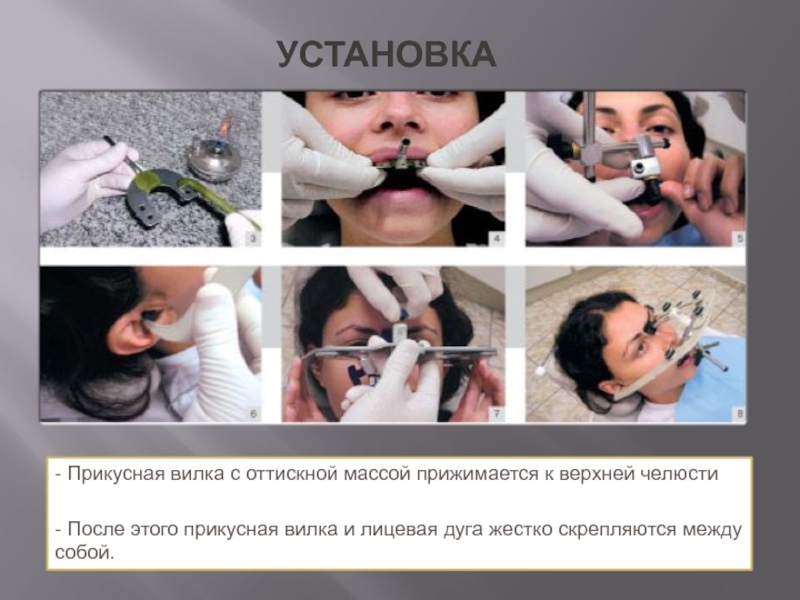

Слайд 15установка
- Прикусная вилка с оттискной массой прижимается к верхней
челюсти
- После этого прикусная вилка и лицевая дуга жестко
скрепляются между собой.

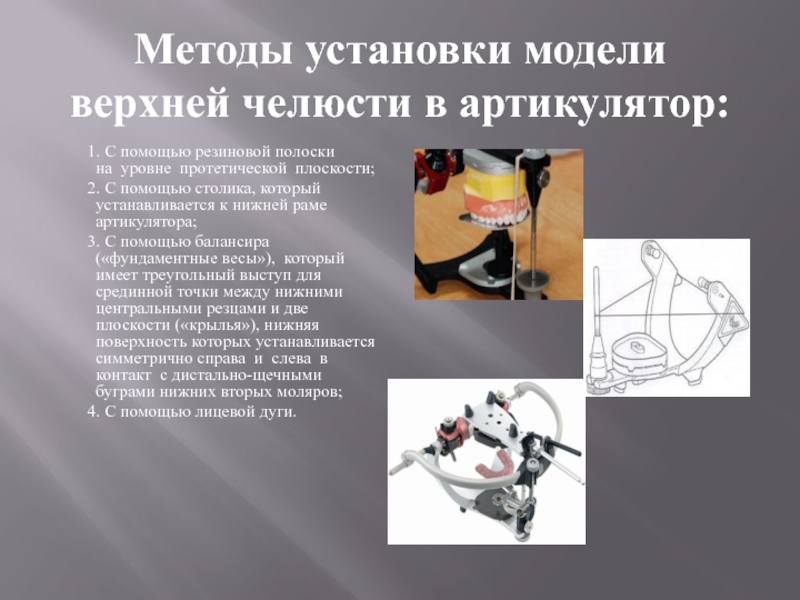

Слайд 16Методы установки модели верхней челюсти в артикулятор:
1. С помощью резиновой
полоски
на уровне протетической плоскости;
2. С помощью столика, который
устанавливается к нижней
раме артикулятора;
3. С помощью балансира («фундаментные весы»), который имеет треугольный выступ для срединной точки между нижними центральными резцами и две плоскости («крылья»), нижняя поверхность которых устанавливается симметрично справа и слева в контакт с дистально-щечными буграми нижних вторых моляров;
4. С помощью лицевой дуги.

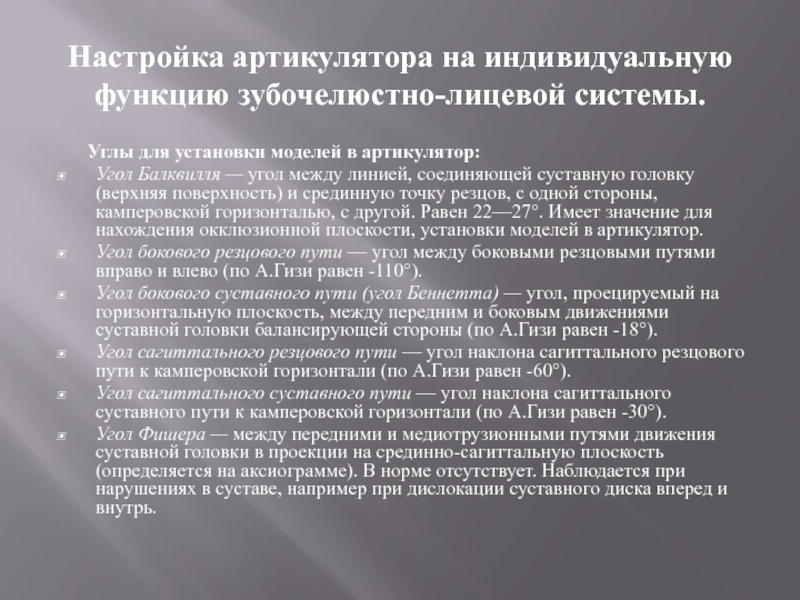

Слайд 17Настройка артикулятора на индивидуальную функцию зубочелюстно-лицевой системы.
Углы для установки моделей
в артикулятор:
Угол Балквилля — угол между линией, соединяющей суставную головку
(верхняя поверхность) и срединную точку резцов, с одной стороны, камперовской горизонталью, с другой. Равен 22—27°. Имеет значение для нахождения окклюзионной плоскости, установки моделей в артикулятор.
Угол бокового резцового пути — угол между боковыми резцовыми путями вправо и влево (по А.Гизи равен -110°).
Угол бокового суставного пути (угол Беннетта) — угол, проецируемый на горизонтальную плоскость, между передним и боковым движениями суставной головки балансирующей стороны (по А.Гизи равен -18°).
Угол сагиттального резцового пути — угол наклона сагиттального резцового пути к камперовской горизонтали (по А.Гизи равен -60°).
Угол сагиттального суставного пути — угол наклона сагиттального суставного пути к камперовской горизонтали (по А.Гизи равен -30°).
Угол Фишера — между передними и медиотрузионными путями движения суставной головки в проекции на срединно-сагиттальную плоскость (определяется на аксиограмме). В норме отсутствует. Наблюдается при нарушениях в суставе, например при дислокации суставного диска вперед и внутрь.

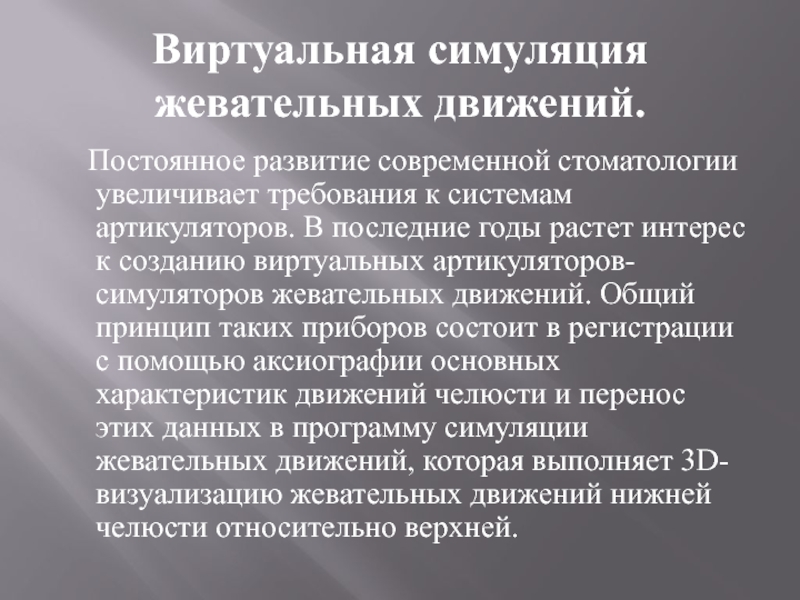

Слайд 18Виртуальная симуляция жевательных движений.
Постоянное развитие современной стоматологии увеличивает требования к
системам артикуляторов. В последние годы растет интерес к созданию виртуальных
артикуляторов-симуляторов жевательных движений. Общий принцип таких приборов состоит в регистрации с помощью аксиографии основных характеристик движений челюсти и перенос этих данных в программу симуляции жевательных движений, которая выполняет 3D-визуализацию жевательных движений нижней челюсти относительно верхней.

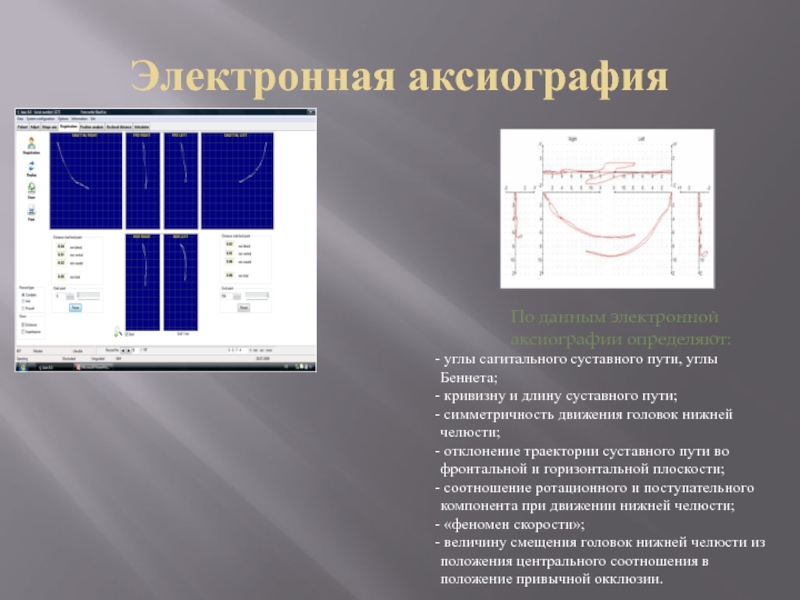

Слайд 19Электронная аксиография
По данным электронной аксиографии определяют:
углы сагитального суставного пути,
углы Беннета;
кривизну и длину суставного пути;
симметричность движения головок
нижней челюсти;
отклонение траектории суставного пути во фронтальной и горизонтальной плоскости;
соотношение ротационного и поступательного компонента при движении нижней челюсти;
«феномен скорости»;
величину смещения головок нижней челюсти из положения центрального соотношения в положение привычной окклюзии.
Слайд 20Для максимально полной диагностики аксиография выполняется в комплексе с другим
исследованием – телерентгенографией черепа. В результате врач получает детальную информацию
об индивидуальных особенностях прикуса.
Показания
Выявление нарушений работы височно-нижнечелюстного сустава (ВНЧС);
составление плана лечения дисфункции ВНЧС;
плановые челюстно-лицевые операции;
подготовка к протезированию;
составление плана ортодонтического лечения брекет-системами, пластинками, ретейнерами и другими аппаратами;
динамическое наблюдение за ходом и результатом лечения нарушения работы ВНЧС и исправлением прикуса.

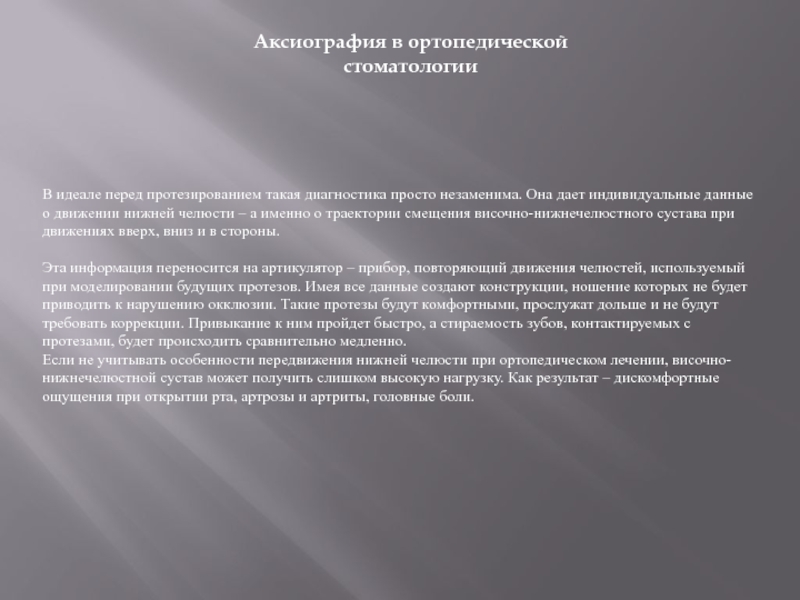

Слайд 21Аксиография в ортопедической стоматологии
В идеале перед протезированием такая диагностика просто
незаменима. Она дает индивидуальные данные о движении нижней челюсти –
а именно о траектории смещения височно-нижнечелюстного сустава при движениях вверх, вниз и в стороны.
Эта информация переносится на артикулятор – прибор, повторяющий движения челюстей, используемый при моделировании будущих протезов. Имея все данные создают конструкции, ношение которых не будет приводить к нарушению окклюзии. Такие протезы будут комфортными, прослужат дольше и не будут требовать коррекции. Привыкание к ним пройдет быстро, а стираемость зубов, контактируемых с протезами, будет происходить сравнительно медленно.
Если не учитывать особенности передвижения нижней челюсти при ортопедическом лечении, височно-нижнечелюстной сустав может получить слишком высокую нагрузку. Как результат – дискомфортные ощущения при открытии рта, артрозы и артриты, головные боли.

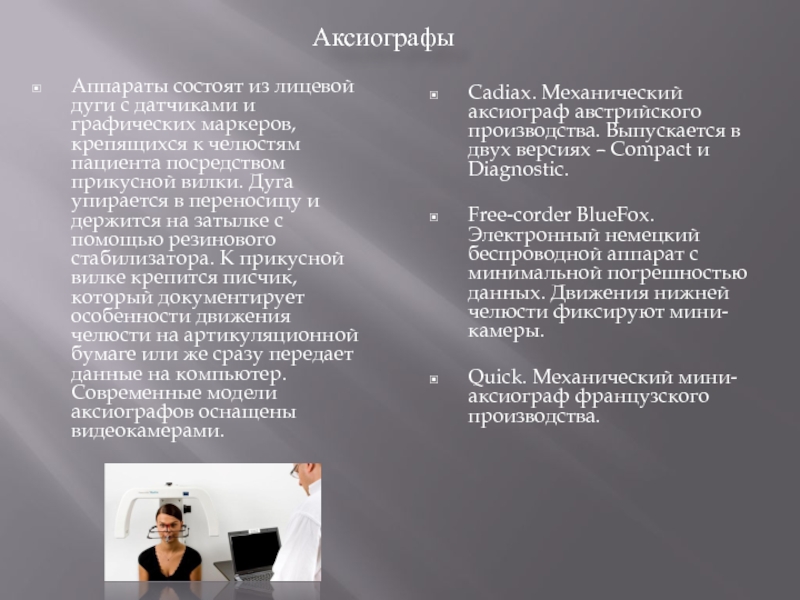

Слайд 22Аксиографы
Аппараты состоят из лицевой дуги с датчиками и графических маркеров,
крепящихся к челюстям пациента посредством прикусной вилки. Дуга упирается в
переносицу и держится на затылке с помощью резинового стабилизатора. К прикусной вилке крепится писчик, который документирует особенности движения челюсти на артикуляционной бумаге или же сразу передает данные на компьютер. Современные модели аксиографов оснащены видеокамерами.
Cadiax. Механический аксиограф австрийского производства. Выпускается в двух версиях – Compact и Diagnostic.
Free-corder BlueFox. Электронный немецкий беспроводной аппарат с минимальной погрешностью данных. Движения нижней челюсти фиксируют мини-камеры.
Quick. Механический мини-аксиограф французского производства.

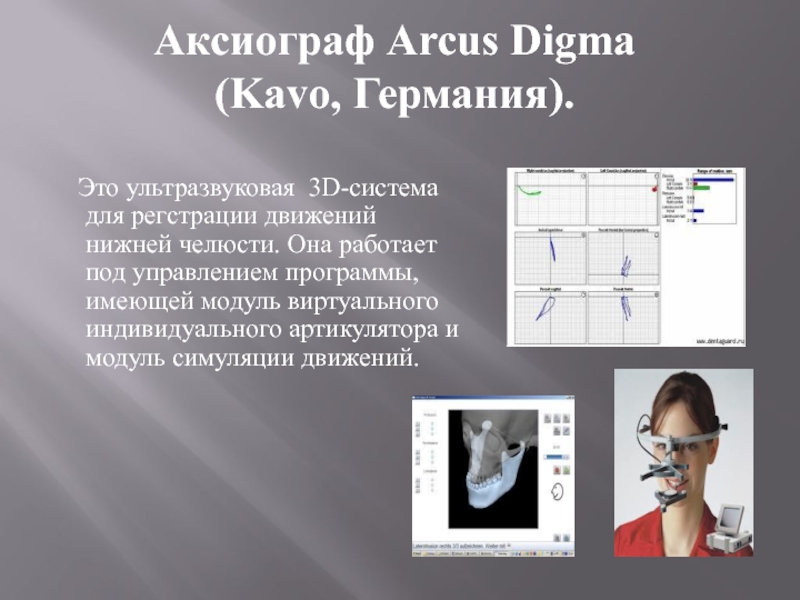

Слайд 23Аксиограф Arcus Digma
(Kavo, Германия).
Это ультразвуковая 3D-система для регстрации движений
нижней челюсти. Она работает под управлением программы, имеющей модуль виртуального
индивидуального артикулятора и модуль симуляции движений.

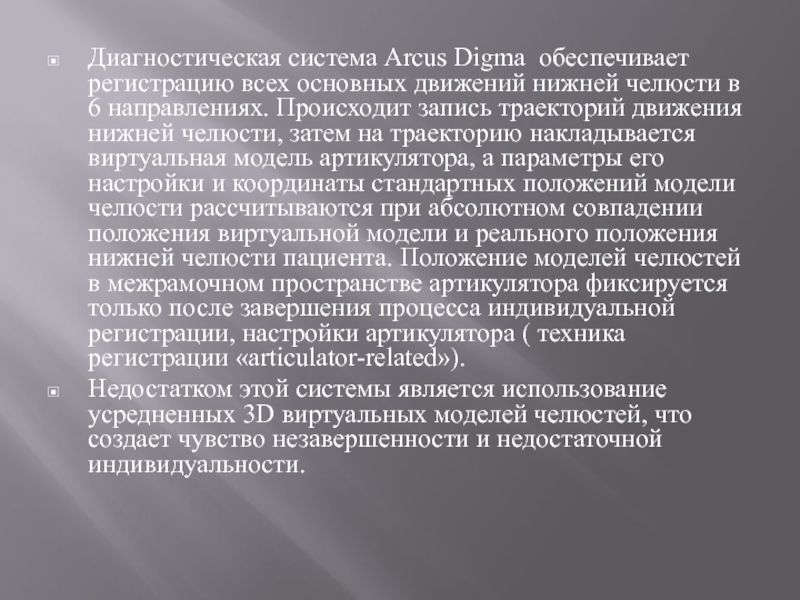

Слайд 24Диагностическая система Arcus Digma обеспечивает регистрацию всех основных движений нижней
челюсти в 6 направлениях. Происходит запись траекторий движения нижней челюсти,
затем на траекторию накладывается виртуальная модель артикулятора, а параметры его настройки и координаты стандартных положений модели челюсти рассчитываются при абсолютном совпадении положения виртуальной модели и реального положения нижней челюсти пациента. Положение моделей челюстей в межрамочном пространстве артикулятора фиксируется только после завершения процесса индивидуальной регистрации, настройки артикулятора ( техника регистрации «articulator-related»).
Недостатком этой системы является использование усредненных 3D виртуальных моделей челюстей, что создает чувство незавершенности и недостаточной индивидуальности.

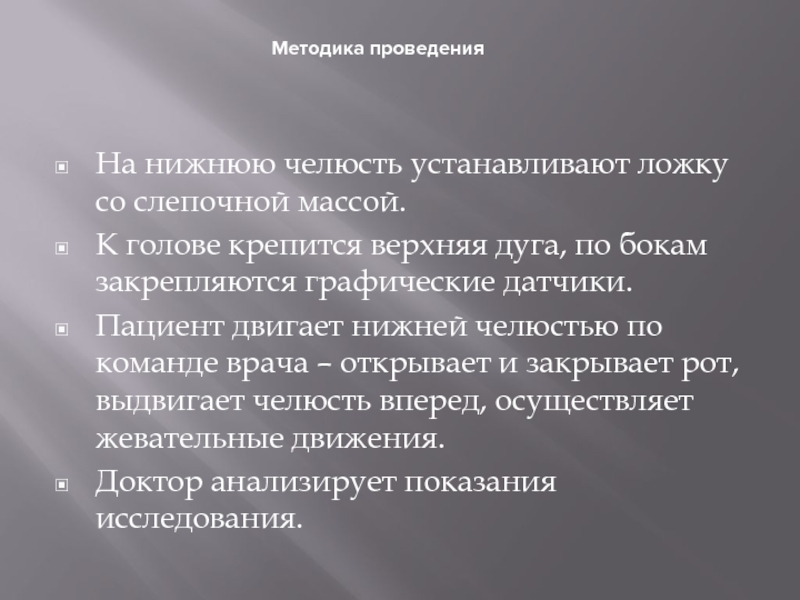

Слайд 25Методика проведения
На нижнюю челюсть устанавливают ложку со слепочной массой.
К голове
крепится верхняя дуга, по бокам закрепляются графические датчики.
Пациент двигает нижней
челюстью по команде врача – открывает и закрывает рот, выдвигает челюсть вперед, осуществляет жевательные движения.
Доктор анализирует показания исследования.
