Выпарные аппараты с тепловым насосом
Содержание
- 1. Выпарные аппараты с тепловым насосом
- 2. Схема выпарного аппарата
- 3. УстройствоПервичный пар поступает по оси компрессора и
- 4. Преимущество использования теплового насосаПовышается экономичность работы однокорпусного
- 5. Достоинства аппаратовЭкономичность (прибор потребляет на 80 %
- 6. НедостаткиВысокая стоимость и низкий КПД тепловых насосовЗависимость
- 7. Применение(Испарители с тепловым насосом - сложное и
- 8. Скачать презентанцию

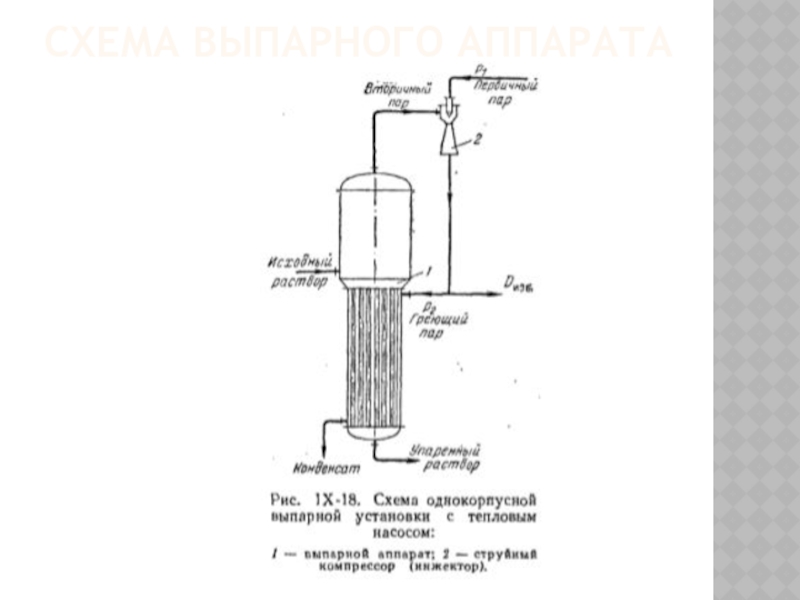

Схема выпарного аппарата
Слайды и текст этой презентации
Слайд 1Выпарные аппараты с тепловым насосом
Выполнили :
Заика Александр
Нерушкина
Елизавета
ДмитрийСтаростин Николай

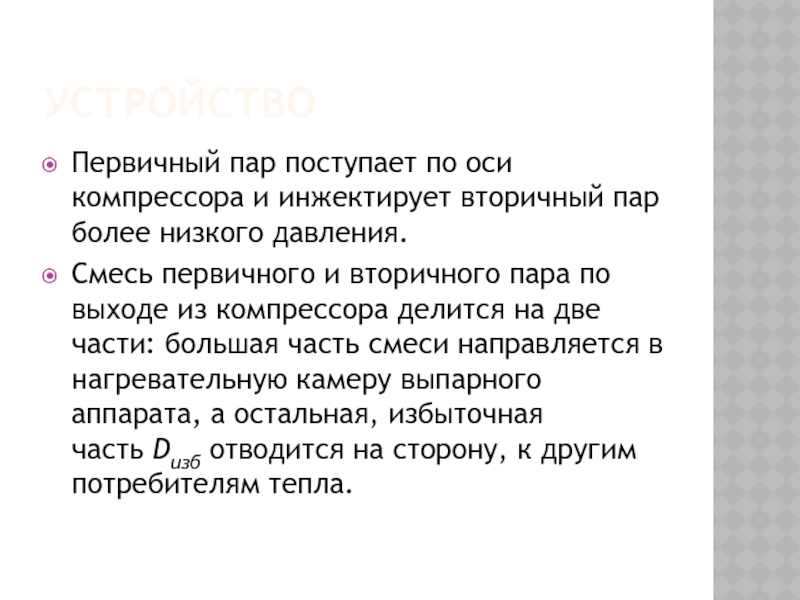

Слайд 3Устройство
Первичный пар поступает по оси компрессора и инжектирует вторичный пар
более низкого давления.
Смесь первичного и вторичного пара по выходе
из компрессора делится на две части: большая часть смеси направляется в нагревательную камеру выпарного аппарата, а остальная, избыточная часть Dизб отводится на сторону, к другим потребителям тепла.

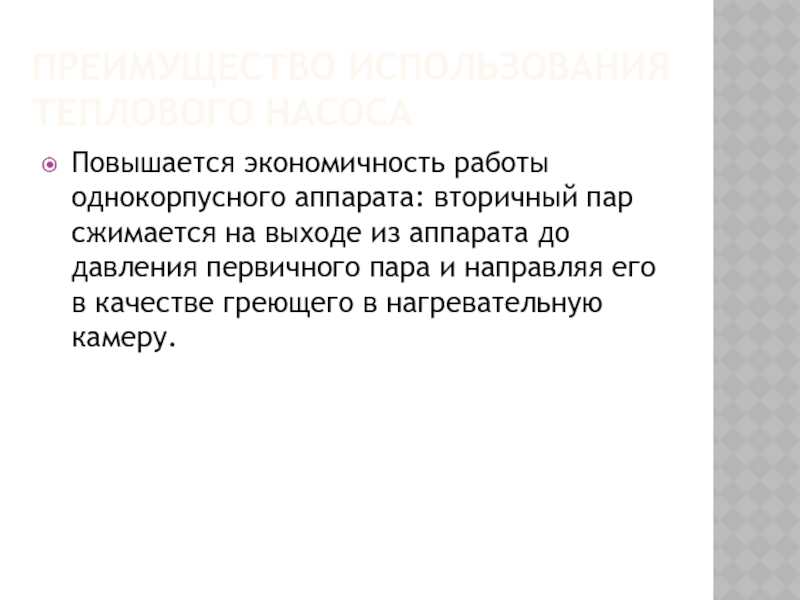

Слайд 4Преимущество использования теплового насоса
Повышается экономичность работы однокорпусного аппарата: вторичный пар
сжимается на выходе из аппарата до давления первичного пара и
направляя его в качестве греющего в нагревательную камеру.

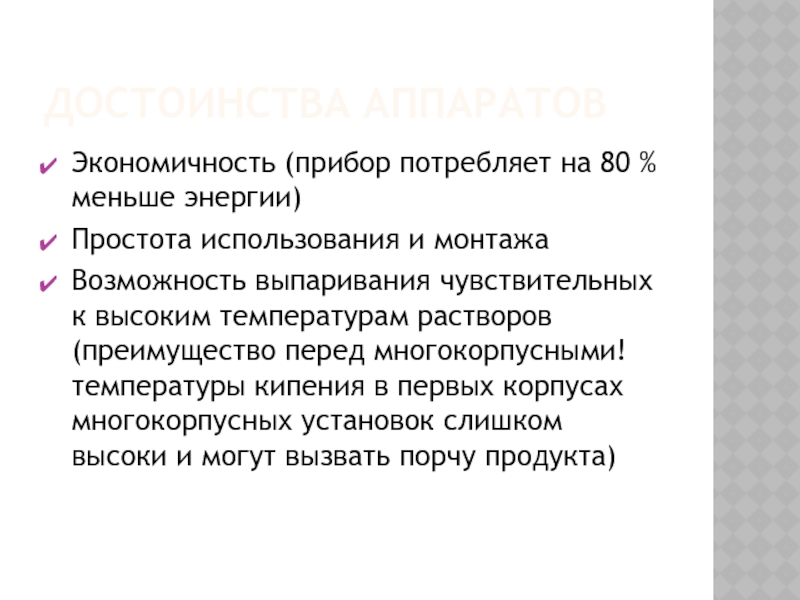

Слайд 5Достоинства аппаратов
Экономичность (прибор потребляет на 80 % меньше энергии)
Простота использования
и монтажа
Возможность выпаривания чувствительных к высоким температурам растворов (преимущество перед
многокорпусными! температуры кипения в первых корпусах многокорпусных установок слишком высоки и могут вызвать порчу продукта)

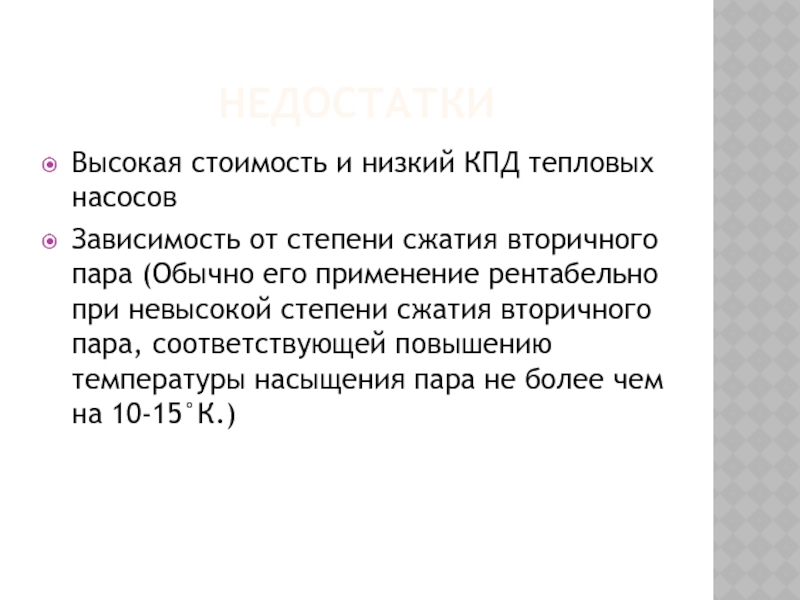

Слайд 6Недостатки
Высокая стоимость и низкий КПД тепловых насосов
Зависимость от степени сжатия
вторичного пара (Обычно его применение рентабельно при невысокой степени сжатия
вторичного пара, соответствующей повышению температуры насыщения пара не более чем на 10-15°К.)

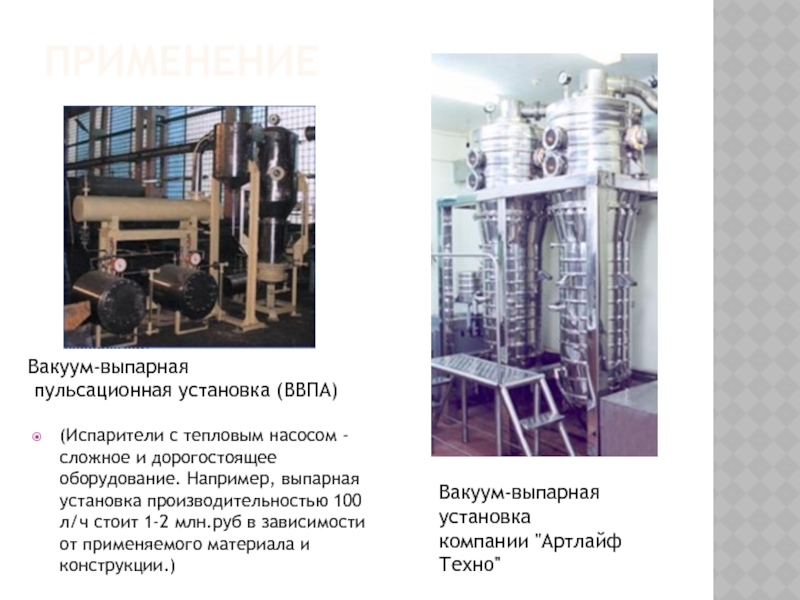

Слайд 7Применение
(Испарители с тепловым насосом - сложное и дорогостоящее оборудование. Например,
выпарная установка производительностью 100 л/ч стоит 1-2 млн.руб в зависимости
от применяемого материала и конструкции.)Вакуум-выпарная
пульсационная установка (ВВПА)
Вакуум-выпарная установка
компании "Артлайф Техно"
