Тепловая разверка

∆hср = qсрSср/Dср , [Дж/кг]
Приращение энтальпии среды для отдельной трубки

: ∆hi = qiSi/Di
Условия работы трубок различны, поэтому м.б.: ∆hi = ∆hср; ∆hi < ∆hср; ∆hi > ∆hср
При ∆hi > ∆hср возможен переход в режим работы с ухудшенным теплообменом или рост t > tстдоп
Нетождественность трубок поверхности теплообмена в отношении приращения энтальпии среды называют тепловой разверкой:
 = ∆hi / ∆hср или  = (∆hi / ∆hср -1)· 100 %;


тепловая неравномерность Т = qi / qср
гидравлическая неравномерность Г = Di / Dср
Условия отсутствия тепловой разверки:
Т = Г - во всех трубках,
Т = 1, Г = 1 - во всех трубках
что неосуществимо

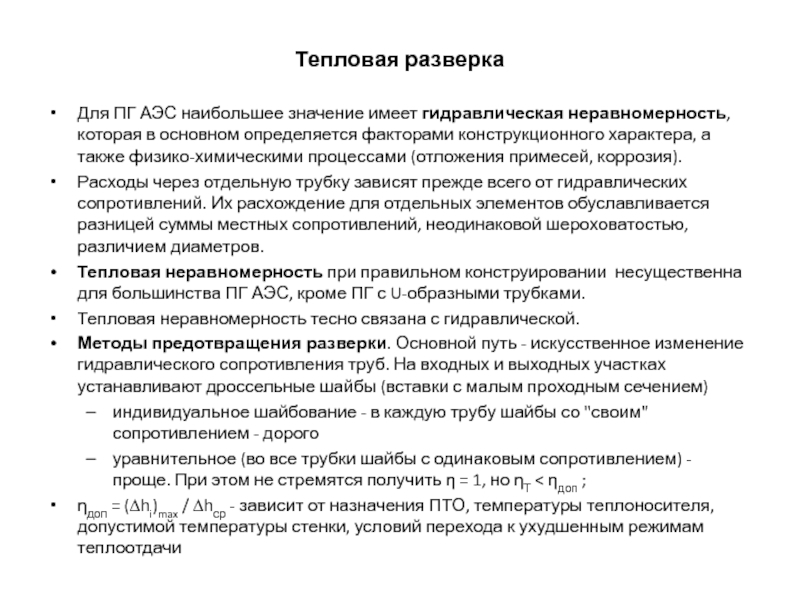

Тепловая разверка

основном определяется факторами конструкционного характера, а также физико-химическими процессами (отложения

примесей, коррозия).
Расходы через отдельную трубку зависят прежде всего от гидравлических сопротивлений. Их расхождение для отдельных элементов обуславливается разницей суммы местных сопротивлений, неодинаковой шероховатостью, различием диаметров.
Тепловая неравномерность при правильном конструировании несущественна для большинства ПГ АЭС, кроме ПГ с U-образными трубками.
Тепловая неравномерность тесно связана с гидравлической.
Методы предотвращения разверки. Основной путь - искусственное изменение гидравлического сопротивления труб. На входных и выходных участках устанавливают дроссельные шайбы (вставки с малым проходным сечением)
индивидуальное шайбование - в каждую трубу шайбы со "своим" сопротивлением - дорого
уравнительное (во все трубки шайбы с одинаковым сопротивлением) - проще. При этом не стремятся получить  = 1, но Т < доп ;
доп = (∆hi)max / ∆hср - зависит от назначения ПТО, температуры теплоносителя, допустимой температуры стенки, условий перехода к ухудшенным режимам теплоотдачи
