Разработка процессорного блока для ТЛ-считывателя
Содержание
- 1. Разработка процессорного блока для ТЛ-считывателя
- 2. Цель: Проектирование, изготовление, отладка и опробование главного

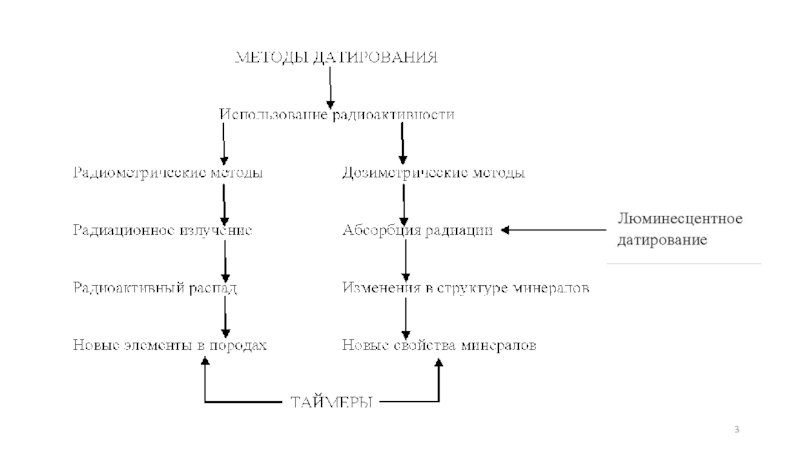

- 3. Слайд 3
- 4. Слайд 4
- 5. Эскиз экспериментальной установки1 – экспериментальная ячейка; 2
- 6. Спектральные характеристики светофильтров и кварцевого стекла
- 7. Схема процессорной платы

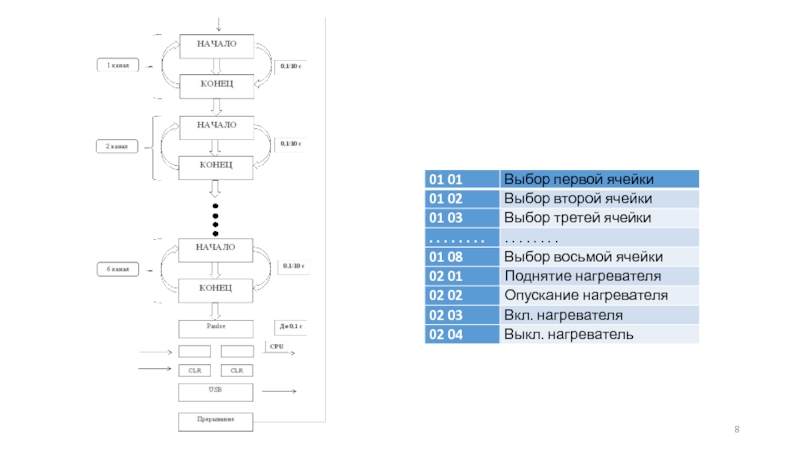

- 8. Слайд 8
- 9. Слайд 9
- 10. ВыводВ ходе настоящей работы достигнуты следующие результаты:1)
- 11. Скачать презентанцию
Цель: Проектирование, изготовление, отладка и опробование главного блока регистратора термолюминесценции кварцевых образцов.Задачи: • Изготовление рабочей процессорной платы• Интеграция платы в прибор.
Слайды и текст этой презентации
Слайд 2Цель:
Проектирование, изготовление, отладка и опробование главного блока регистратора термолюминесценции
кварцевых образцов.
Задачи:
• Изготовление рабочей процессорной платы
• Интеграция платы в прибор.

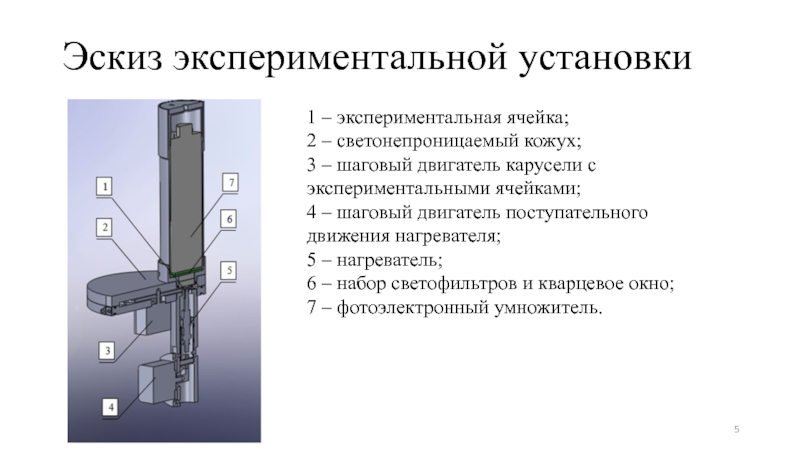

Слайд 5Эскиз экспериментальной установки
1 – экспериментальная ячейка;
2 – светонепроницаемый кожух;
3
– шаговый двигатель карусели с экспериментальными ячейками;
4 – шаговый двигатель
поступательного движения нагревателя;5 – нагреватель;
6 – набор светофильтров и кварцевое окно;
7 – фотоэлектронный умножитель.
Слайд 6 Спектральные характеристики светофильтров и кварцевого стекла КУ-1
Конструкция оптического канала
Оценка
потерь в оптическом канале
Зависимость пропускания оптического канала от различных длин
волн
Слайд 10Вывод
В ходе настоящей работы достигнуты следующие результаты:
1) Сконструирован процессорный блок
прибора для регистрации термолюминесценции;
2) Разработан алгоритм альфа программы работы микропроцессора
который оцифровывает аналоговые сигналы с датчиков и управляет двумя шаговыми двигателями;3) Произведена оценка потерь мощности сигнала люминесценции в оптическом канале.
В процессе работы над темой были получены следующие навыки:
1) Проектирования электронной аппаратуры с применением микропроцессора семейства PIC18;
2) Разработка печатных плат в CAD системе Altium Designer;
3) Изготовления печатных плат и ручной монтаж на поверхность микроэлектронных элементов.
