Пьезоэлектрлік түрлендіргіштер және оның түрлері
Пьезоэлектрлік түрлендіргіштер - кристалдардағы, керамикадағы немесе
Слайд 2Түрлері
Тікелей пьезоэлектрлік әсерді қолданатын түрлендіргіштер
Кері пьезоэлектрлік әсерді қолданатын түрлендіргіштер
Параметрлік
түрлендіргіштер

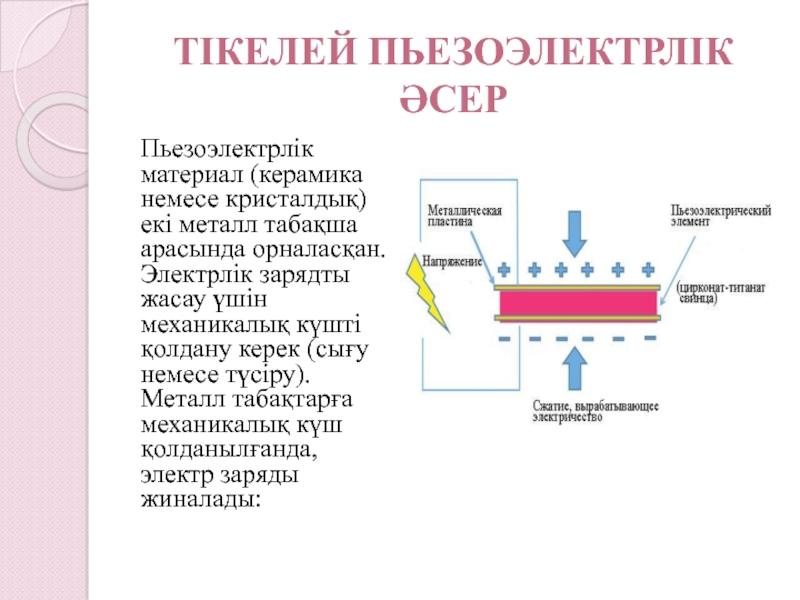

Слайд 3Тікелей пьезоэлектрлік әсер
Пьезоэлектрлік материал (керамика немесе кристалдық) екі металл табақша
арасында орналасқан. Электрлік зарядты жасау үшін механикалық күшті қолдану керек
(сығу немесе түсіру). Металл табақтарға механикалық күш қолданылғанда, электр заряды жиналады:

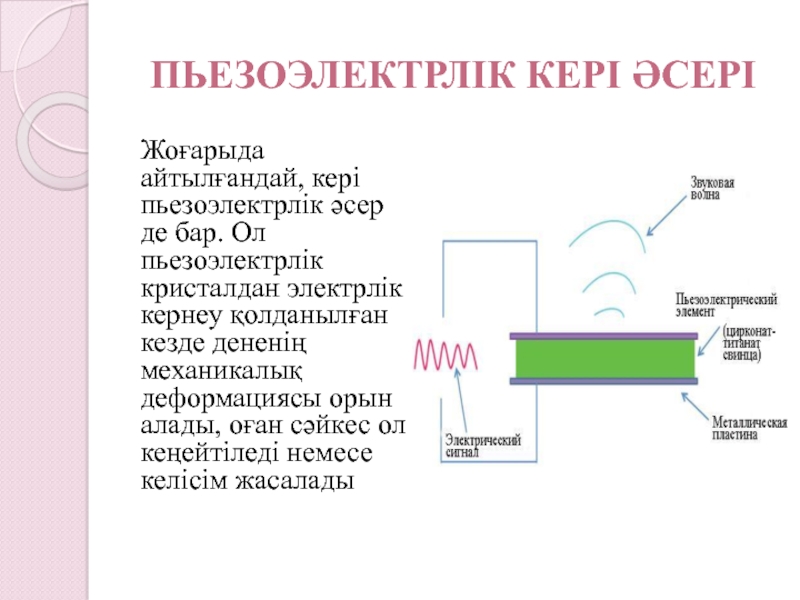

Слайд 4Пьезоэлектрлік кері әсері
Жоғарыда айтылғандай, кері пьезоэлектрлік әсер де бар. Ол
пьезоэлектрлік кристалдан электрлік кернеу қолданылған кезде дененің механикалық деформациясы орын
алады, оған сәйкес ол кеңейтіледі немесе келісім жасалады

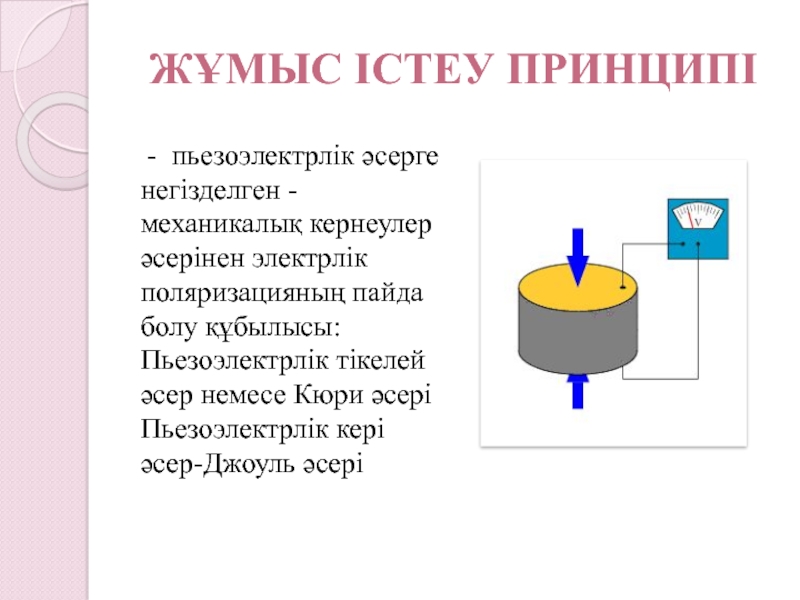

Слайд 5Жұмыс істеу принципі
- пьезоэлектрлік әсерге негізделген - механикалық кернеулер
әсерінен электрлік поляризацияның пайда болу құбылысы: Пьезоэлектрлік тікелей әсер немесе
Кюри әсері Пьезоэлектрлік кері әсер-Джоуль әсері
Слайд 9Пьезоэффекттің ашылу тарихы
Пьезоэффектті 1880 ж. ағайынды француз ғалымдары - Пьер
және Поль Кюри кварцте ашты.
Слайд 10Пьезоэффектінің ашылу тарихы
Бірінші рет ашылған жаңалықты қолдануды ұсынған француз Поль
Ланжевен болды.
Ұсыныстың мәні - жаудың суасты қайығының табылуы үшін
Ультрадыбысты пайдалану , ал ультрадыбысты алу үшін пьезоэлектрлік әсерді пайдалану .

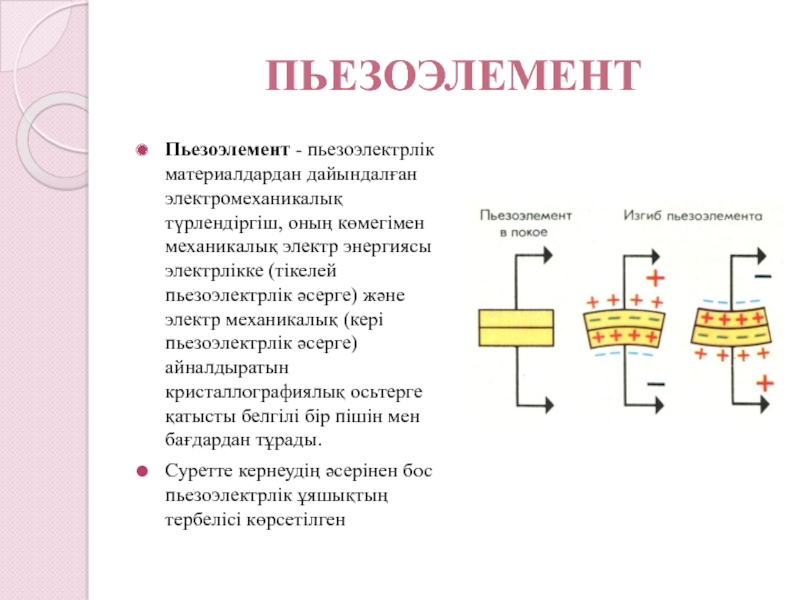

Слайд 11Пьезоэлемент
Пьезоэлемент - пьезоэлектрлік материалдардан дайындалған электромеханикалық түрлендіргіш, оның көмегімен механикалық электр
энергиясы электрлікке (тікелей пьезоэлектрлік әсерге) және электр механикалық (кері пьезоэлектрлік
әсерге) айналдыратын кристаллографиялық осьтерге қатысты белгілі бір пішін мен бағдардан тұрады.Суретте кернеудің әсерінен бос пьезоэлектрлік ұяшықтың тербелісі көрсетілген
Слайд 12

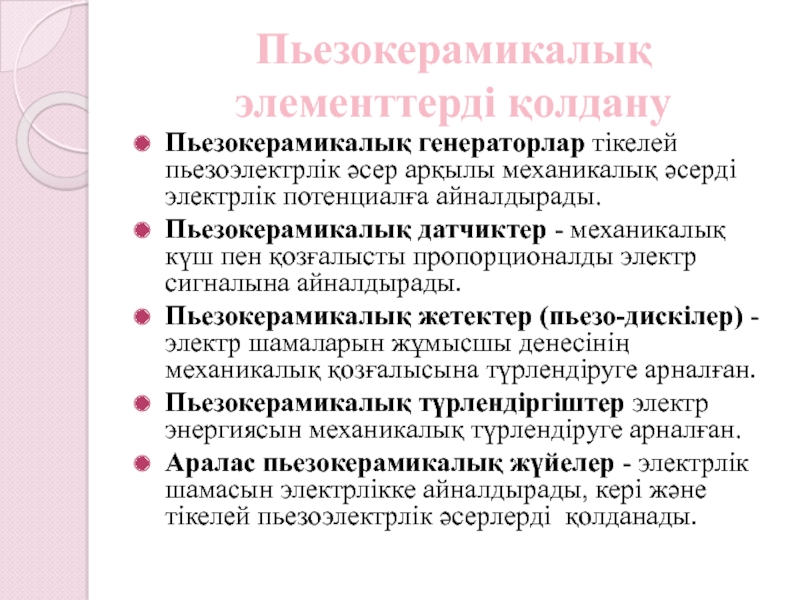

Пьезокерамикалық элементтерді қолдану
Пьезокерамикалық генераторлар тікелей пьезоэлектрлік әсер арқылы механикалық әсерді
электрлік потенциалға айналдырады.
Пьезокерамикалық датчиктер - механикалық күш пен қозғалысты
пропорционалды электр сигналына айналдырады.Пьезокерамикалық жетектер (пьезо-дискілер) - электр шамаларын жұмысшы денесінің механикалық қозғалысына түрлендіруге арналған.
Пьезокерамикалық түрлендіргіштер электр энергиясын механикалық түрлендіруге арналған.
Аралас пьезокерамикалық жүйелер - электрлік шамасын электрлікке айналдырады, кері және тікелей пьезоэлектрлік әсерлерді қолданады.
