на проведение практического занятия по дисциплине "Войсковой ремонт БМ 9А52 и

и ТЗМ 9Т234"

для специальности "Эксплуатация и ремонт ракетно-артиллерийского вооружения комплекса

9К58"

Тема № 2. Средства технического обслуживания и ремонта РАВ
Занятие № 1. Организация ремонта РАВ
с использованием комплекта мастерских ПМ-2-70

слесарно-подготовительных работ при ремонте артиллерийской техники и вооружения, а также

для перевозки материалов, имущества и личного состава мастерской.

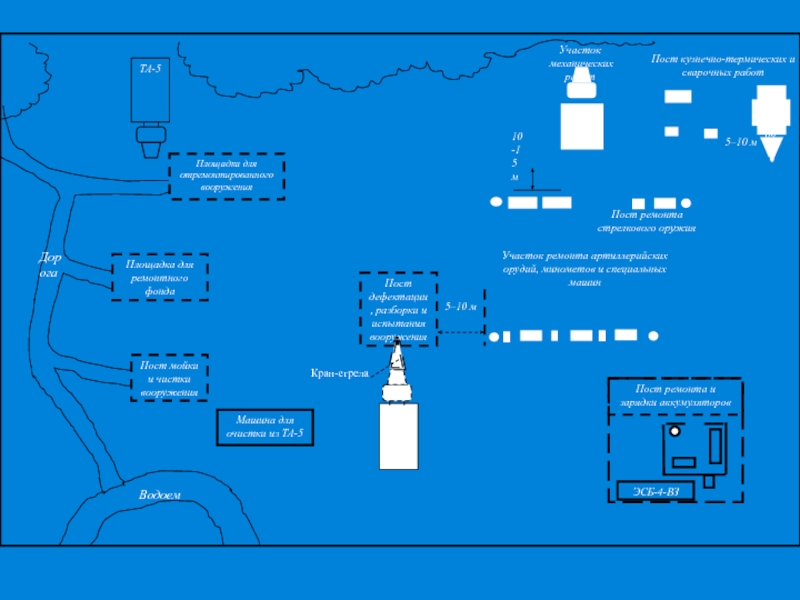

При ремонте вооружения оборудование мастерской позволяет выполнять следующие виды работ:

слесарные;
электромеханические;
медницко-жестяницкие;
столярные;

малярные;
прессовые и
правильные;
сварочные;

грузоподъемные;
разборочно-
сборочные;
зарядку аккумуляторов

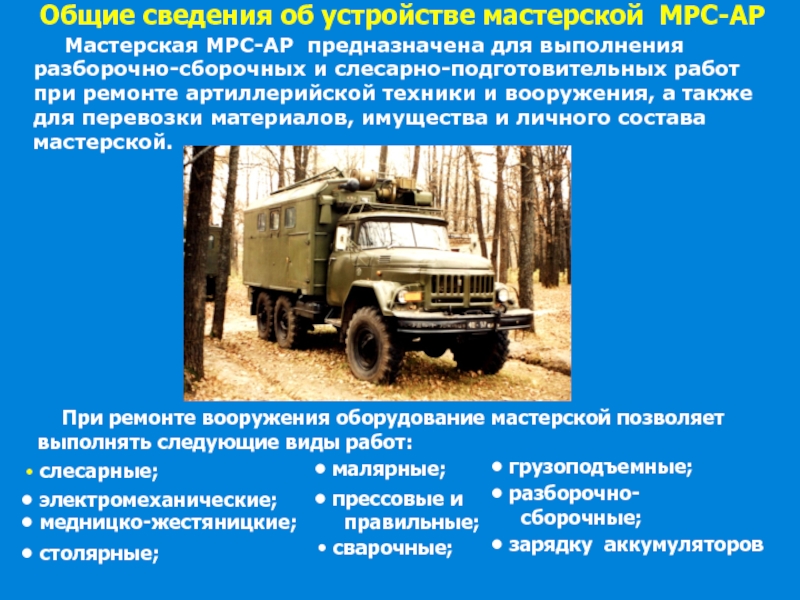

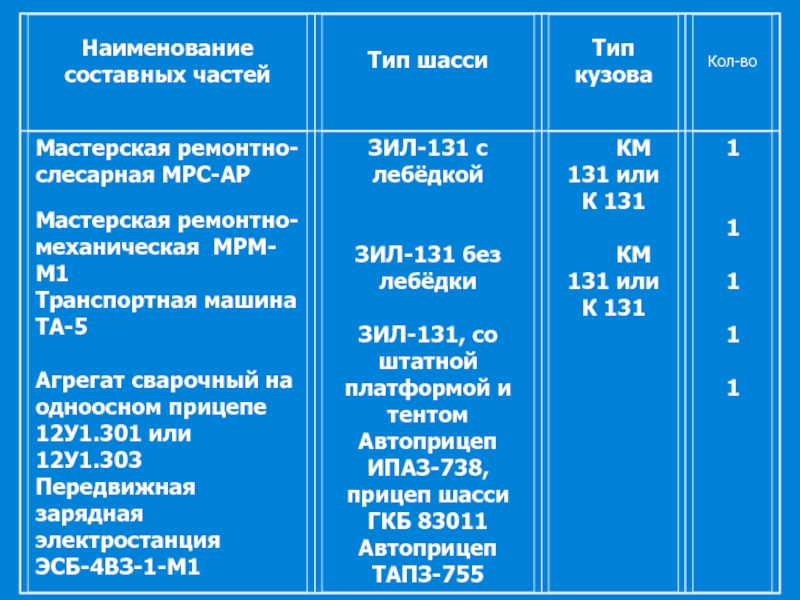

Общие сведения об устройстве мастерской МРС-АР

кузова - К131 (КМ 131)

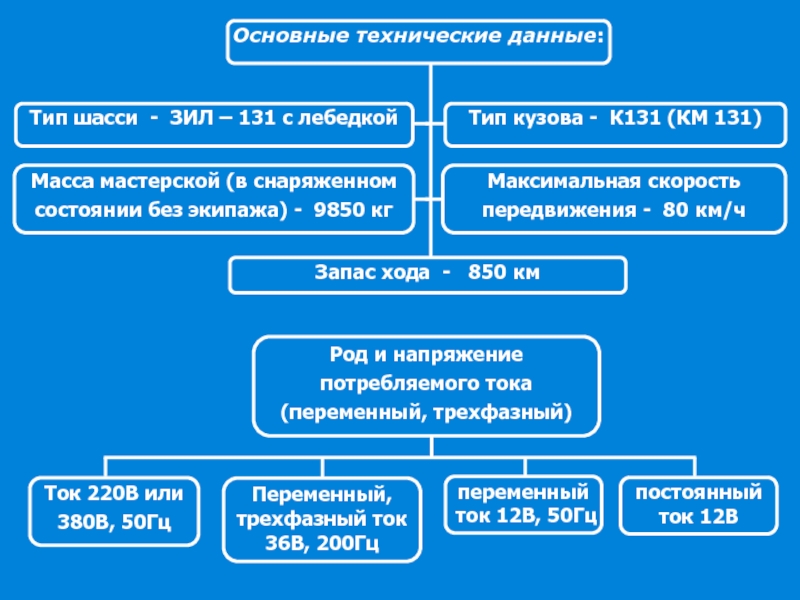

Масса мастерской (в снаряженном состоянии

без экипажа) - 9850 кг

Максимальная скорость передвижения - 80 км/ч

Запас хода - 850 км

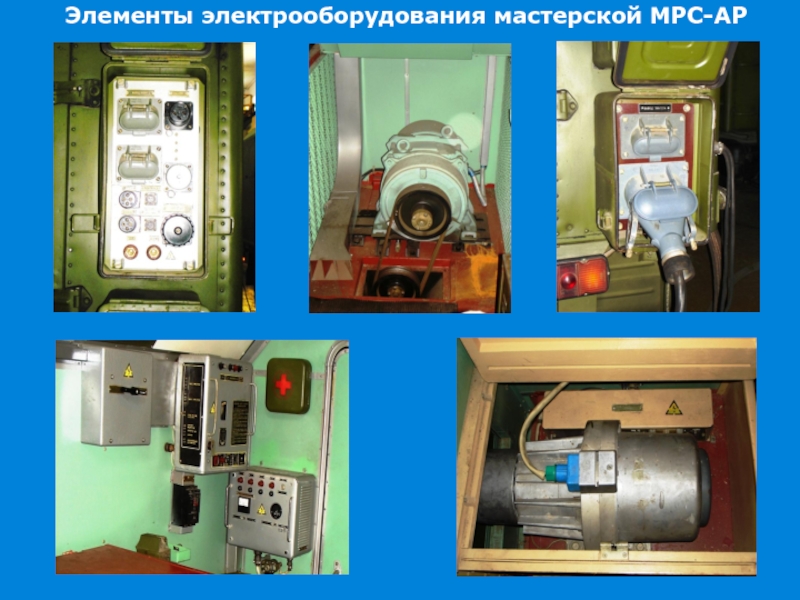

Род и напряжение потребляемого тока (переменный, трехфазный)

Ток 220В или 380В, 50Гц

Переменный, трехфазный ток 36В, 200Гц

переменный
ток 12В, 50Гц

постоянный ток 12В

частоты тока

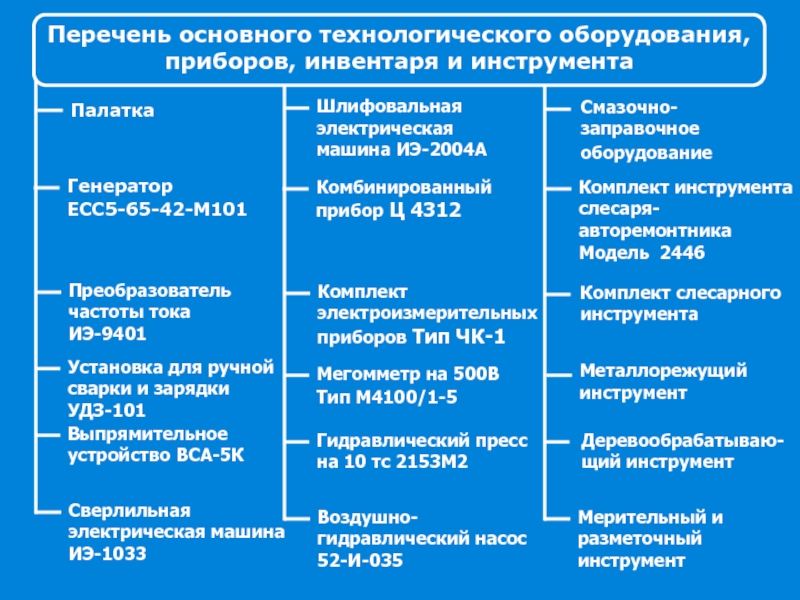

ИЭ-9401
Установка для ручной сварки и зарядки УДЗ-101
Выпрямительное

устройство ВСА-5К

Сверлильная электрическая машина ИЭ-1033

Шлифовальная электрическая машина ИЭ-2004А

Комбинированный прибор Ц 4312

Комплект электроизмерительных приборов Тип ЧК-1

Мегомметр на 500В Тип М4100/1-5

Гидравлический пресс на 10 тс 2153М2

Воздушно-гидравлический насос 52-И-035

Смазочно-заправочное оборудование

Комплект инструмента слесаря-авторемонтника
Модель 2446

Комплект слесарного инструмента

Металлорежущий инструмент

Деревообрабатываю-щий инструмент

Мерительный и разметочный инструмент

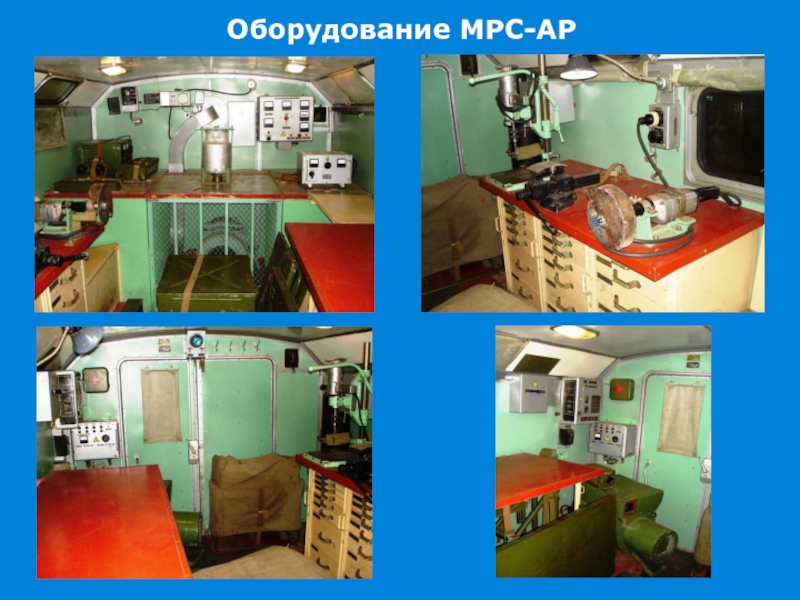

кузов, 2 – отопительная установка, 3 – баллон для азота,

4 – ящик для документов, 5 – съемные тиски, 6 – штатив для электросверлилки, 7 – тиски, 8 – верстак, 9 – шлифовальная электрическая машина, 1- - левое сиденье, 11 – ящик для листов рессор и торсионов, 12 – комплект инструмента слесаря-монтажника, 13 – ящик для кольев, 14 – зарядно-разрядное устройство, 15 – бидон для питьевой воды с кружкой, 16 – воздуховод отопителя кузова, 17 – настил передней ниши, 18 – генератор, 19 – радиометр-рентгенометр, 20 – селеновый выпрямитель, 21 – правое сиденье, 22 – преобразователь частоты тока, 23 – кувалда, 24 – откидной верстак, 25 – ящик,

26 – складной стул, 27 – воздушно-гидравлический насос, 28 – приспособление для сборки и разборки противооткатных устройств, 29 – выносной стол, 30 – складной верстак, 31 – подставка для оружия, 32 – аккумуляторный фонарь, 33 – сварочный преобразователь, 34 – ящик для аптечки, 35 – огнетушитель, 36 – металлическая крючок-вешалка, 37 – наметы палатки, 38 – маскировочная сеть, 39 – настольная лампа внутреннего освещения, 40 – щит с автоматической защитой 995А, 40 – блок (щит) питания кузова

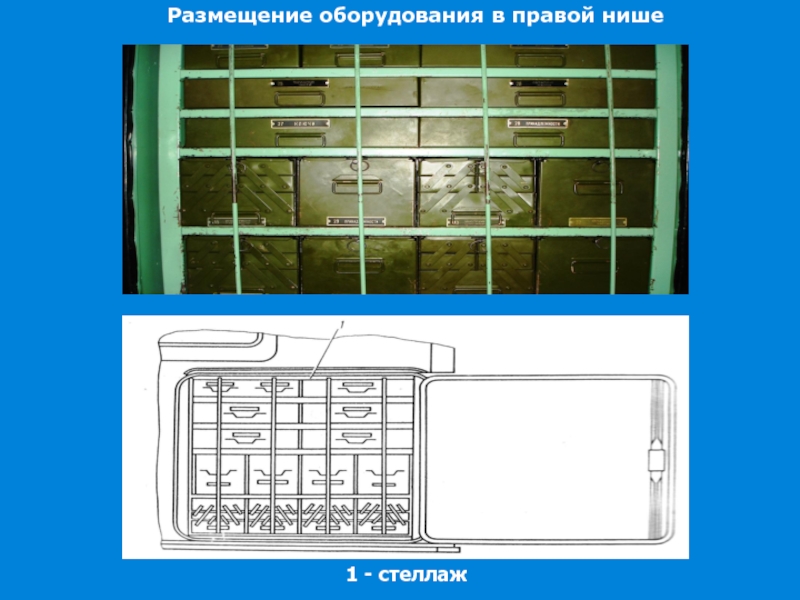

каркас палатки;

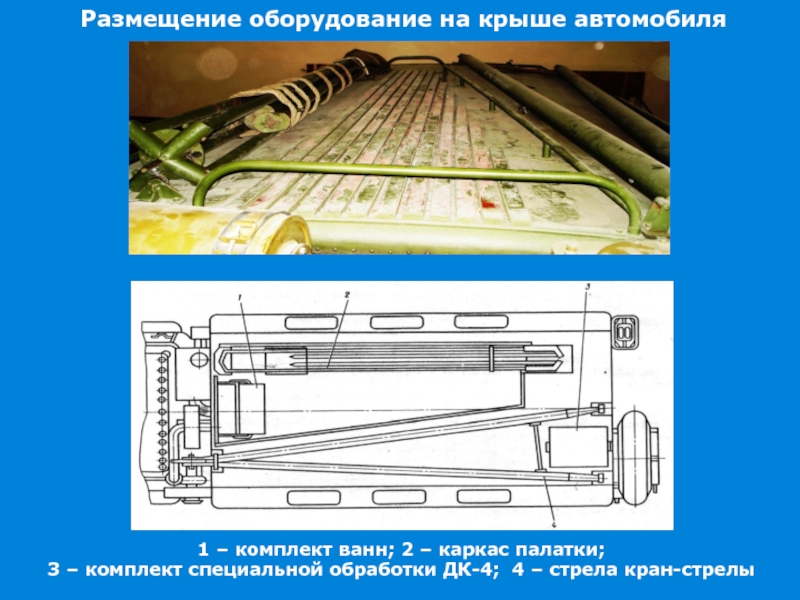

3 – комплект специальной обработки ДК-4; 4 –

стрела кран-стрелы

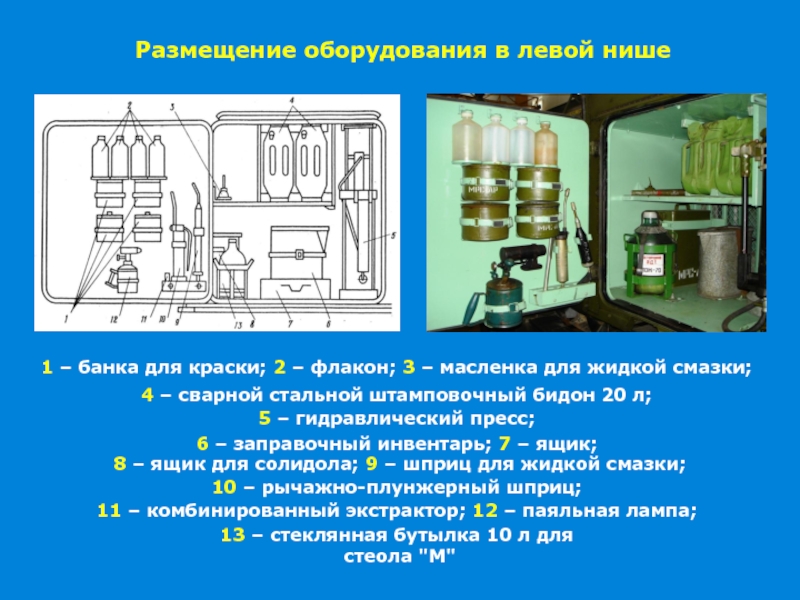

– флакон; 3 – масленка для жидкой смазки;
4 –

сварной стальной штамповочный бидон 20 л;
5 – гидравлический пресс;
6 – заправочный инвентарь; 7 – ящик;
8 – ящик для солидола; 9 – шприц для жидкой смазки;
10 – рычажно-плунжерный шприц;
11 – комбинированный экстрактор; 12 – паяльная лампа;
13 – стеклянная бутылка 10 л для
стеола "М"

высокого давления;
4 – станина;
5 - гидронасос
Гидравлический насос

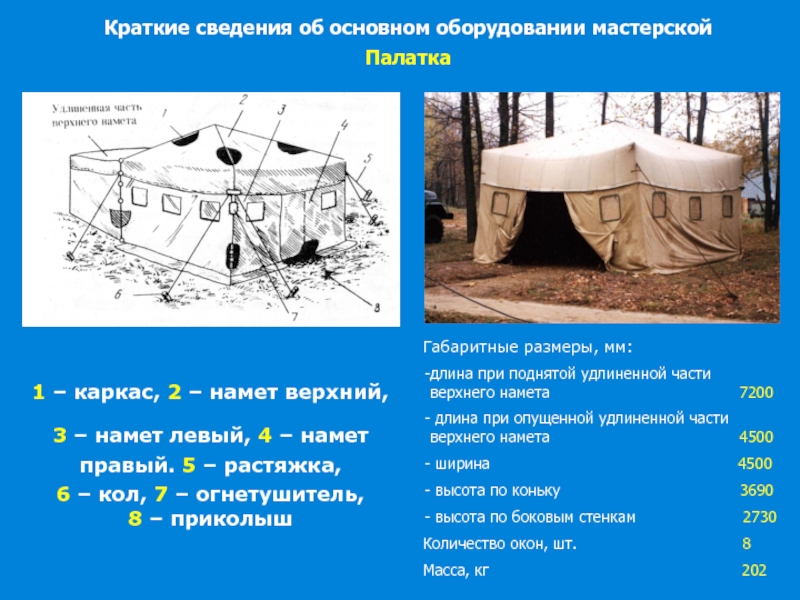

намет верхний,
3 – намет левый, 4 – намет правый. 5

– растяжка,
6 – кол, 7 – огнетушитель,
8 – приколыш

Габаритные размеры, мм:
длина при поднятой удлиненной части верхнего намета 7200
длина при опущенной удлиненной части верхнего намета 4500
ширина 4500
высота по коньку 3690
высота по боковым стенкам 2730
Количество окон, шт. 8
Масса, кг 202

крюки, 4 – скоба
Узлы палатки

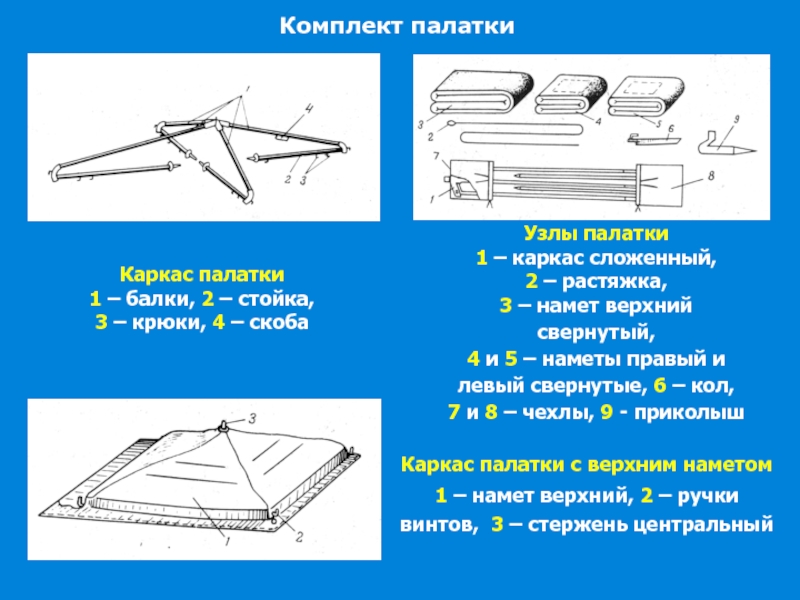

1 – каркас сложенный,
2 –

растяжка,
3 – намет верхний свернутый,
4 и 5 – наметы правый и левый свернутые, 6 – кол,
7 и 8 – чехлы, 9 - приколыш

Каркас палатки с верхним наметом
1 – намет верхний, 2 – ручки винтов, 3 – стержень центральный

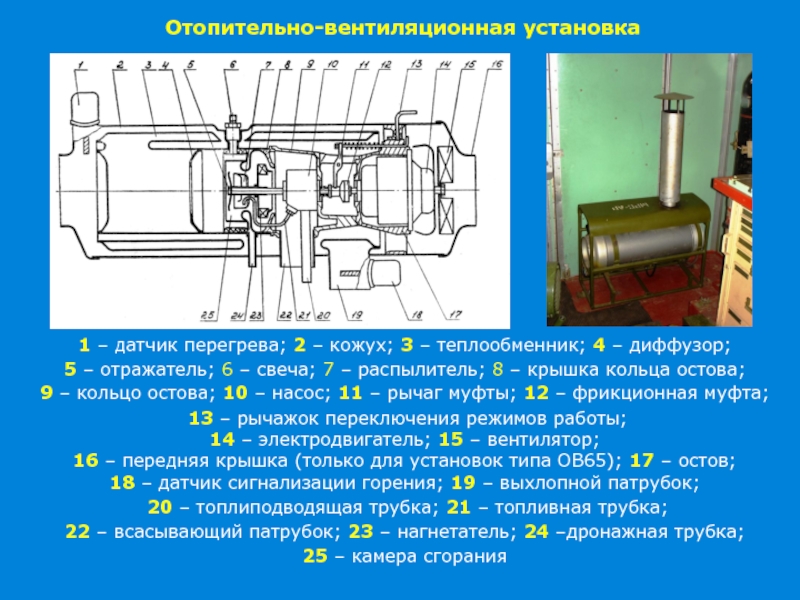

теплообменник; 4 – диффузор;
5 – отражатель; 6 – свеча;

7 – распылитель; 8 – крышка кольца остова;
9 – кольцо остова; 10 – насос; 11 – рычаг муфты; 12 – фрикционная муфта;

13 – рычажок переключения режимов работы;
14 – электродвигатель; 15 – вентилятор;
16 – передняя крышка (только для установок типа ОВ65); 17 – остов;
18 – датчик сигнализации горения; 19 – выхлопной патрубок;
20 – топлиподводящая трубка; 21 – топливная трубка;
22 – всасывающий патрубок; 23 – нагнетатель; 24 –дронажная трубка;
25 – камера сгорания

– реостат возбуждения для дистанционного управления
сварочным током; 3 –

зарядно-разрядное устройство

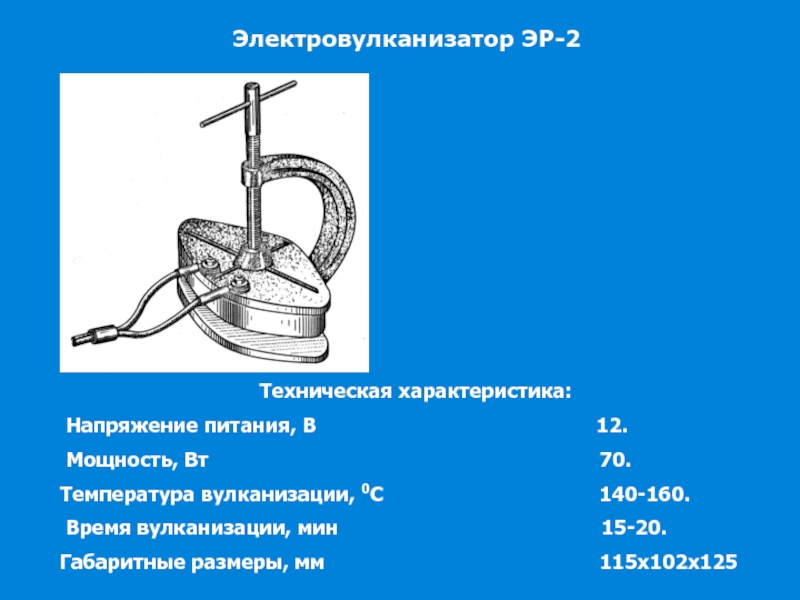

12.
Мощность, Вт 70.
Температура вулканизации, 0С 140-160.
Время вулканизации, мин 15-20.
Габаритные размеры, мм 115х102х125

23

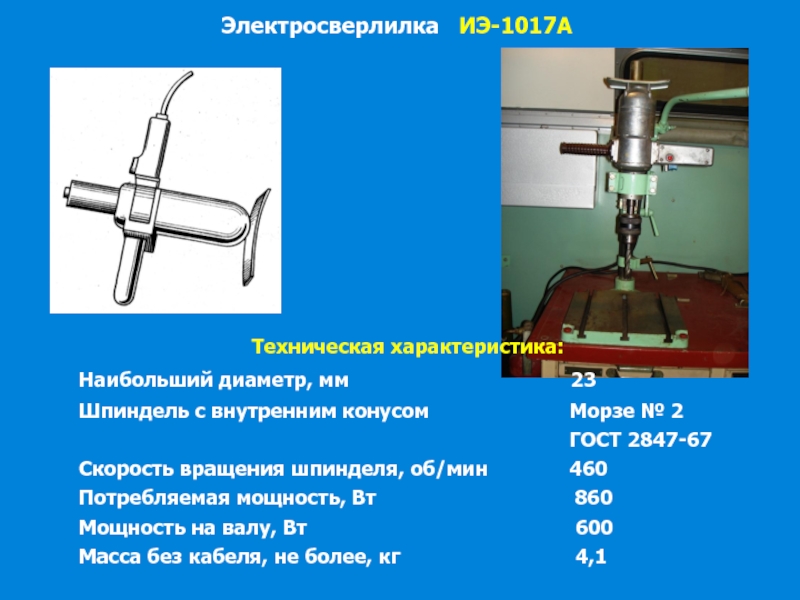

Шпиндель с внутренним конусом Морзе № 2
ГОСТ 2847-67
Скорость вращения шпинделя, об/мин 460
Потребляемая мощность, Вт 860
Мощность на валу, Вт 600
Масса без кабеля, не более, кг 4,1

наружный диаметр

150
внутренний диаметр 32
ширина 25
Число оборотов, об/мин 3800
Род тока переменный
Потребляемая мощность, Вт 1070
Частота, Гц 200
Напряжение, В 36
Масса (без кабеля и шлифовального круга), кг 6,5

± 1% от длины рабочей
части шкалы
Питание прибора рабочей части шкалы

от встроенного генера-
тора, приводимого во
вращение рукой
Конструктивное исполнение брызгозащищенное
корпуса приборов
Габаритные размеры,мм 200х155х140
Масса (без фуьляра), кг, не более 3,5

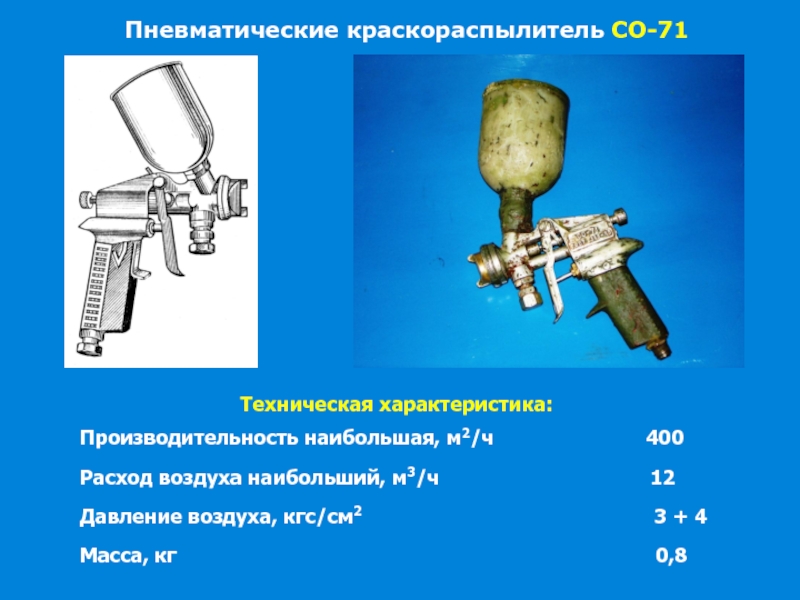

400
Расход воздуха

наибольший, м3/ч 12
Давление воздуха, кгс/см2 3 + 4
Масса, кг 0,8

220
Частота питающей сети, Гц 50-60
Выпрямленный ток, А 12
Выпрямленное напряжение, В 65
К.п.д., не менее 0,6
Габаритные размеры (длина х ширина х высота) 350х260х232
Масса, кг 20

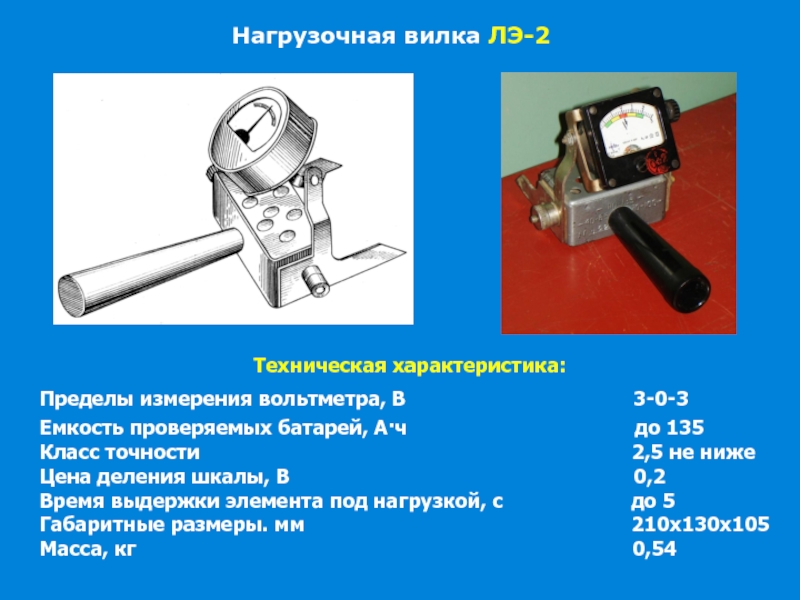

3-0-3
Емкость проверяемых батарей, А·ч до 135
Класс точности 2,5 не ниже
Цена деления шкалы, В 0,2
Время выдержки элемента под нагрузкой, с до 5
Габаритные размеры. мм 210х130х105
Масса, кг 0,54

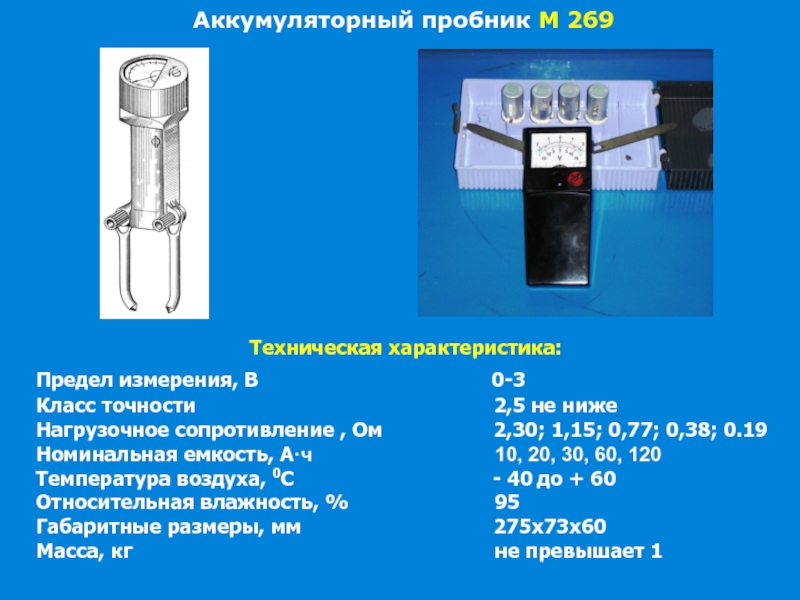

0-3
Класс точности 2,5 не ниже
Нагрузочное сопротивление , Ом 2,30; 1,15; 0,77; 0,38; 0.19
Номинальная емкость, А·ч 10, 20, 30, 60, 120
Температура воздуха, 0С - 40 до + 60
Относительная влажность, % 95
Габаритные размеры, мм 275х73х60
Масса, кг не превышает 1

1,08-1,32
Точность показаний, не более, г/см3

± 0,1
Цена деления шкалы денсиметра, г/см3 0,01

1 - груша; 2 – резиновая пробка; 3 – ареометр; 4 – стеклянная пипетка; 5 – резиновая пробка; 6 – эбонитовый наконечник

130
Рабочая поверхность плиты штатива, мм 300х300
Габаритные размеры (длина х ширина х высота), мм 365х300х720
Масса, кг 20

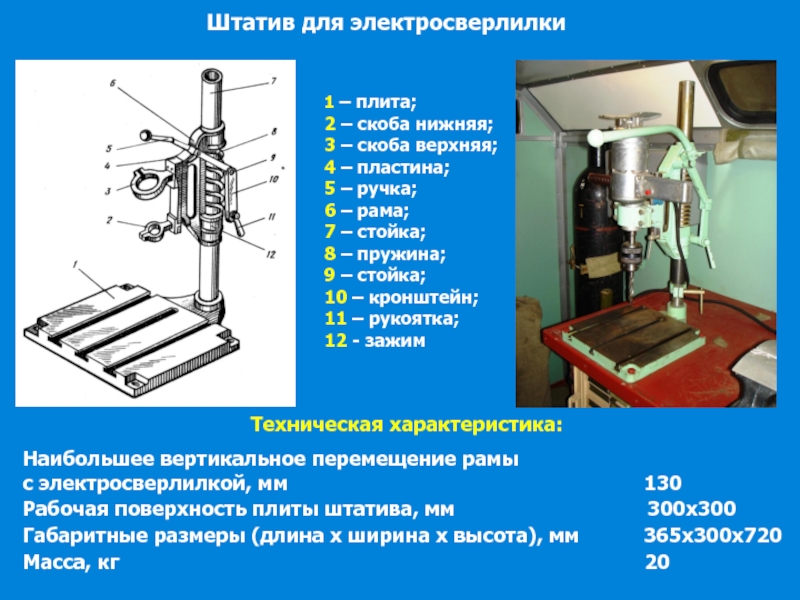

1 – плита;
2 – скоба нижняя;
3 – скоба верхняя;
4 – пластина;
5 – ручка;
6 – рама;
7 – стойка;
8 – пружина;
9 – стойка;
10 – кронштейн;
11 – рукоятка;
12 - зажим

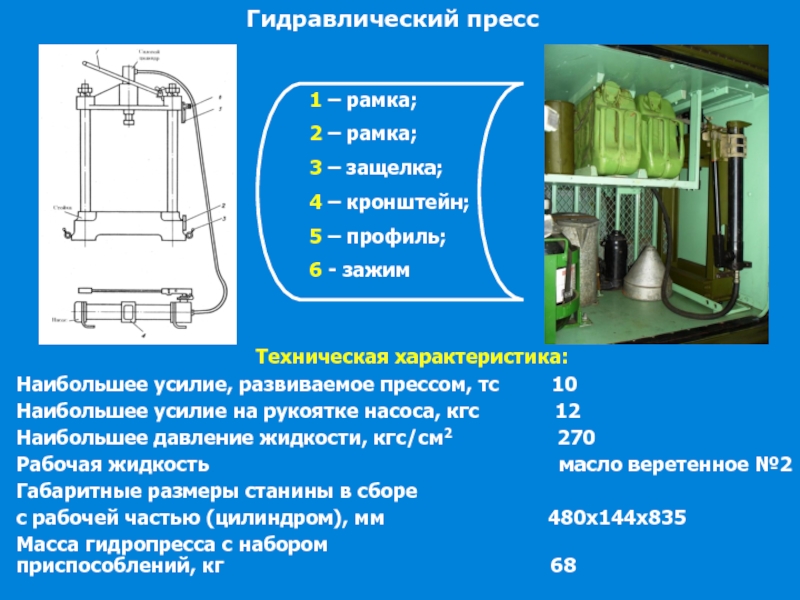

10
Наибольшее усилие на рукоятке насоса, кгс

12
Наибольшее давление жидкости, кгс/см2 270
Рабочая жидкость масло веретенное №2
Габаритные размеры станины в сборе
с рабочей частью (цилиндром), мм 480х144х835
Масса гидропресса с набором
приспособлений, кг 68

1 – рамка;
2 – рамка;
3 – защелка;
4 – кронштейн;
5 – профиль;
6 - зажим

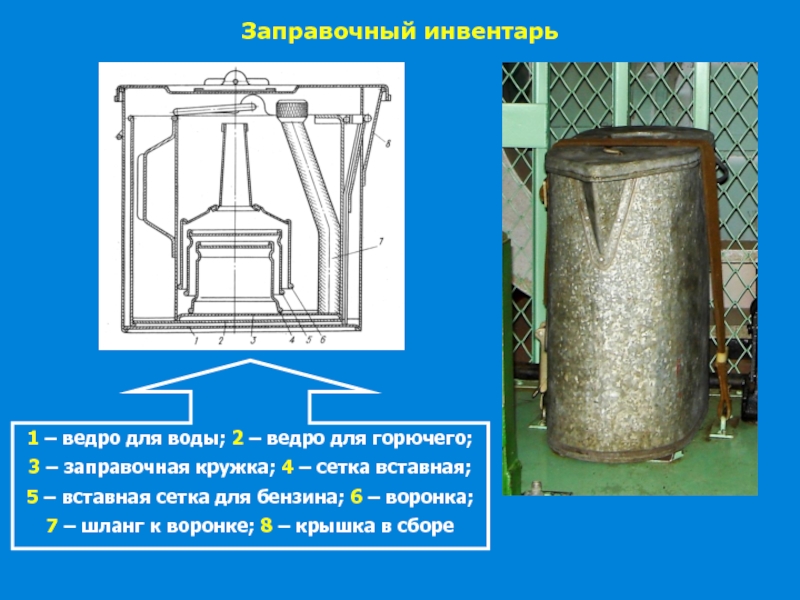

горючего; 3 – заправочная кружка; 4 – сетка вставная; 5

– вставная сетка для бензина; 6 – воронка; 7 – шланг к воронке; 8 – крышка в сборе

1500
Высота подъема крюка,

мм 2400
Скорость подъема груза на малых
оборотах двигателя, м/мин:
без блока от 6 до 8
с блоком от 3 до 4
Время подготовки кран-стрелы
к работе, мин от 6 до 8
Время приведения кран-стрелы
из рабочего положения в
походное, мин от 5 до 7
Масса кран-стрелы, кг 89

1 – стрела; 2 – растяжка;
3 – накладка с роликом;
4 – держатель растяжки;
5 – подрессорник;
6 – опора стрелы;
7 – ролик каната;
8 – расчалка;
9 – трос лебедки
