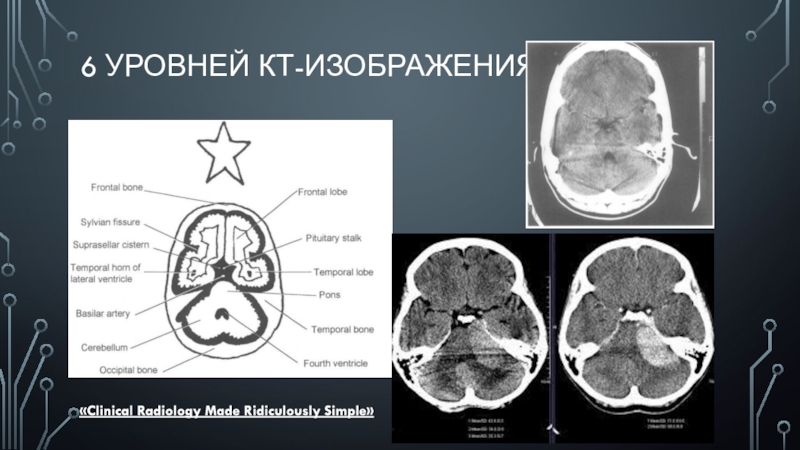

- 11. 6 уровней КТ-Изображения«Clinical Radiology Made Ridiculously Simple»
- 12. 6 уровней КТ-Изображения (2)«Clinical Radiology Made Ridiculously Simple»
- 13. 6 уровней КТ-Изображения (3)«Clinical Radiology Made Ridiculously Simple»
- 14. 6 уровней КТ-Изображения (4)«Clinical Radiology Made Ridiculously Simple»
- 15. 6 уровней КТ-Изображения (5)«Clinical Radiology Made Ridiculously Simple»
- 16. Кровоснабжение на КТ«Clinical Radiology Made Ridiculously Simple»
- 17. Что показывает КТпоследствия перенесенной травмы головы, в
- 18. КТ признаки инсультаРанние КТ-признаки ишемического инсульта:Снижение рентгеновской

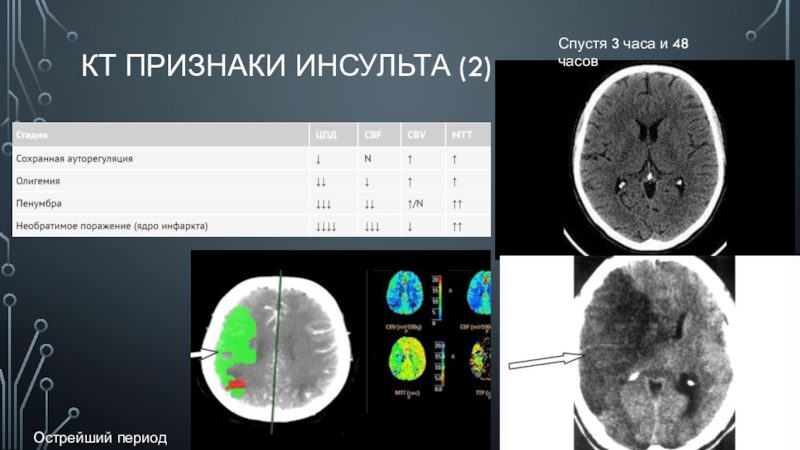

- 19. КТ признаки инсульта (2)Спустя 3 часа и 48 часовОстрейший период ИИ
- 20. Кт признаки гидроцефалииДостоверными при гидроцефалии считаются только
- 21. Различные патологии на КтАневризмы на КТ-ангиографииАбсцесс ГМСубдуральнаяЭпидуральнаягематомы
- 22. Различные патологии на КТ(2)ОлигодендроглиомаСимптом «белого мозжечка»«Большой черный
- 23. Различные патологии на КТ (3)Симптом горы Фудзиhttps://radiomed.ru/Синдром задней обратимой энцефалопатии
- 24. Пациентка Д., 38 летПредварительный диагноз: эпилепсия неуточненная,
- 25. Спасибо за внимание!
- 26. Список литературы:Рентгеновская компьютерная томография. Казанский федеральный университетРуководство
- 27. Скачать презентанцию
Компьютерная томография (КТ)Компьютерная томография — метод неразрушающего послойного исследования внутреннего строения предмета, основан на измерении и сложной компьютерной обработке разности ослабления рентгеновского излучения различными по плотности тканями. https://www.neurology.ru/
Слайды и текст этой презентации
Слайд 2Компьютерная томография (КТ)
Компьютерная томография — метод неразрушающего послойного исследования внутреннего строения
предмета, основан на измерении и сложной компьютерной обработке разности ослабления
рентгеновского излучения различными по плотности тканями.https://www.neurology.ru/
Слайд 3Конструкция рентгеновского томографа
Современные рентгеновские трубки состоят из трех основных частей:
стеклянного корпуса, обеспечивающего вакуум вокруг частей трубки, катода и анода.
Ослабление рентгеновского луча при прохождении через объект регистрируется детекторами, преобразующими регистрируемое рентгеновское излучение в электрические сигналы.«Рентгеновская компьютерная томография»

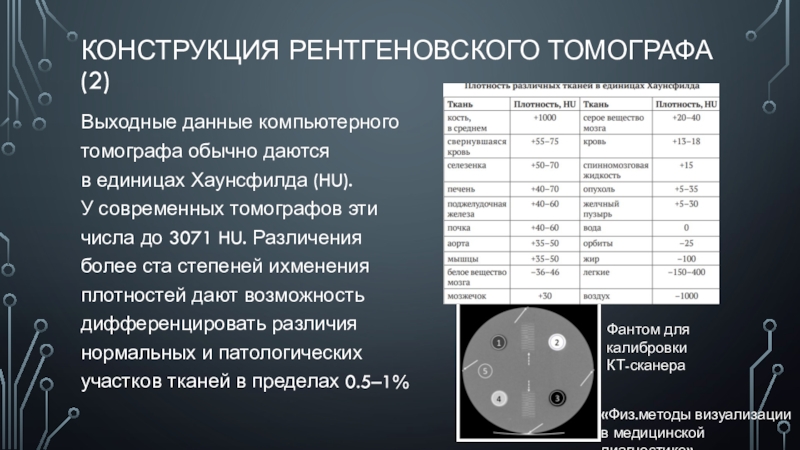

Слайд 4Конструкция рентгеновского томографа (2)
Выходные данные компьютерного томографа обычно даются в единицах
Хаунсфилда (HU). У современных томографов эти числа до 3071 HU. Различения
более ста степеней ихменения плотностей дают возможность дифференцировать различия нормальных и патологических участков тканей в пределах 0.5–1%Фантом для калибровки
КТ-сканера
«Физ.методы визуализации
в медицинской диагностике»

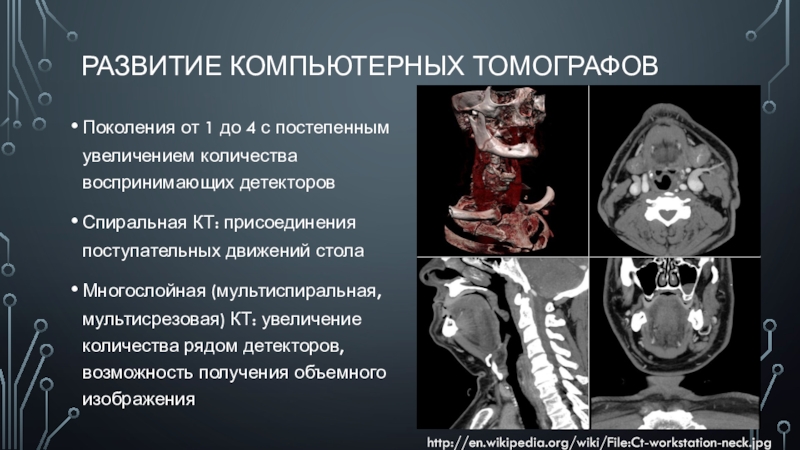

Слайд 5Развитие компьютерных томографов
Поколения от 1 до 4 с постепенным увеличением
количества воспринимающих детекторов
Спиральная КТ: присоединения поступательных движений стола
Многослойная (мультиспиральная, мультисрезовая)
КТ: увеличение количества рядом детекторов, возможность получения объемного изображенияhttp://en.wikipedia.org/wiki/File:Ct-workstation-neck.jpg

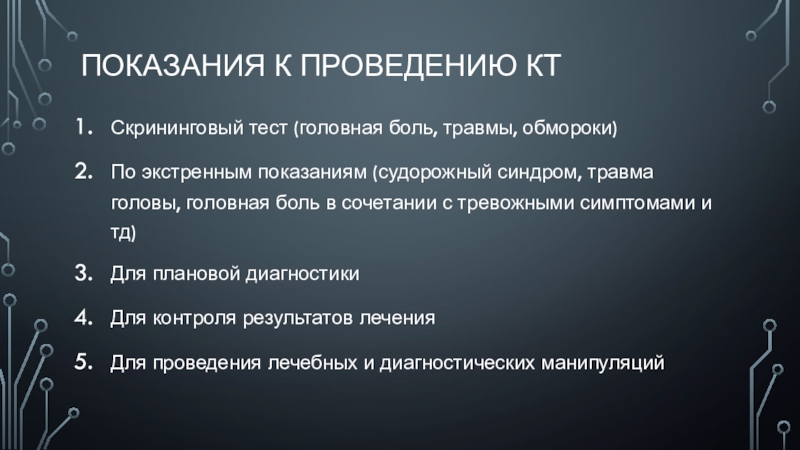

Слайд 6Показания к проведению КТ
Скрининговый тест (головная боль, травмы, обмороки)
По
экстренным показаниям (судорожный синдром, травма головы, головная боль в сочетании
с тревожными симптомами и тд)Для плановой диагностики
Для контроля результатов лечения
Для проведения лечебных и диагностических манипуляций
Слайд 7Противопоказания к проведению КТ
Без контраста
Беременность
Масса тела слишком велика для прибора
С
контрастом
Наличие аллергии на контрастный препарат
Почечная недостаточность
Тяжёлый сахарный диабет
Заболевания щитовидной железы
Миеломная болезнь
Слайд 10ДАВАЙТЕ РАЗБИРАТЬСЯ?
6 линий на рисунке это уровни, на которых делают
основные КТ-изображения.
Остальные ячейки в таблице описывают изображения, сделанные между
основыми уровнями.«Clinical Radiology Made Ridiculously Simple»
Слайд 17Что показывает КТ
последствия перенесенной травмы головы, в том числе переломы
основания черепа, отек мозга, причем в случае черепно-мозговой травмы КТ
является безальтернативным методом диагностики, поскольку на снимках заметны патологические изменения уже после 6 часов после произошедшего;атрофию мозгового вещества; гидроцефалию,
геморрагический и ишемический инсульты; области гематом; кровотечения, кисты
дегенеративные заболевания мозга;
энцефалит; менингит; воспалительные нарушения, в том числе абсцессы, эмпиемы, гранулемы;
аневризмы, тромбозы, мальформации и прочие нарушения сосудистой системы головного мозга;
менингиомы, гемангиобластомы, эпендимомы, ганглиобластомы и другие новообразования доброкачественной и злокачественной природы, области метастаз.
Слайд 18КТ признаки инсульта
Ранние КТ-признаки ишемического инсульта:
Снижение рентгеновской плотности одной трети
и более бассейна средней мозговой артерии.
Гиподенсивность базальных ядер.
Сглаженность корковых борозд.
Утрата
разграничения серого/белого вещества вдоль инсулярной области (признак «инсулярной ленты»), исчезновение Сильвиевой щели.Усиление КТ-сигнала от средней мозговой артерии и других артерий (признак « или «симптом точки»).
Потеря дифференцировки серого и белого вещества в подкорковой области
Слайд 20Кт признаки гидроцефалии
Достоверными при гидроцефалии считаются только измерения ширины III
желудочка
7-10 мм - 1 степень 11-14 мм - 2
степень 15 и более - 3 степень
Основными признаками гидроцефалии в настоящее время считаются: расширение височных рогов, изменения конфигурации дна и задних отделов 3 желудочка, уменьшение угла наклона хиазмы и уменьшение маммило- понтинного расстояния.
Слайд 21Различные патологии на Кт
Аневризмы на КТ-ангиографии
Абсцесс ГМ
Субдуральная
Эпидуральная
гематомы
Слайд 22Различные патологии на КТ(2)
Олигодендроглиома
Симптом «белого мозжечка»
«Большой черный мозг»
CT and MRI
of the Whole Body, 2-Volume Set (Haaga)
Слайд 23Различные патологии на КТ (3)
Симптом горы Фудзи
https://radiomed.ru/
Синдром задней обратимой энцефалопатии
Слайд 24Пациентка Д., 38 лет
Предварительный диагноз: эпилепсия неуточненная, состояние после приступов?
Гипокальциемия
Мышечный тонус повышен во всех конечностях. Во время осмотра у
пациентки неоднократные тонические сокращения мышц верхних и нижних конечностей длительностью до 5-10 мин. В позе Ромберга неустойчиваВ анамнезе судорожные
приступы около 10 лет
Синдром Фара
«https://cyberleninka.ru/article/n/sindrom-fara-klinicheskiy-sluchay/viewer»
Слайд 26Список литературы:
Рентгеновская компьютерная томография. Казанский федеральный университет
Руководство для рентгенолаборантов по
выполнению протоколов исследований на компьютерном томографе
Физические методы визуализации в медицинской
диагностике. А.П. Черняев, Д.В. Волков, Е.Н. ЛыковаОсновы и принципы лучевой диагностики. А.И. Алешкевич, В.В. Рожковская, И.И. Сергеева, Т.Ф. Тихомирова, Г.А. Алесина
Clinical Radiology Made Ridiculously Simple (Ouellette)
Neuroradiology Companion. Methods, Guidelines, and Imaging Fundamentals (Mauricio)
https://radiopaedia.org/cases/ct-perfusion-lacunar-infarct?lang=us
http://annaly-nevrologii.com/wp-content/uploads/2016/09/Stranitsy-iz-Tom-2-3
https://cyberleninka.ru/article/n/sindrom-fara-klinicheskiy-sluchay/viewer
https://cyberleninka.ru/article/n/sindrom-zadney-obratimoy-entsefalopatii-posterior-reversible-encephalopathy-syndrome-pres-v-akusherstve/viewer
