Лучевая диагностика. Материалы для повторения перед экзаменом

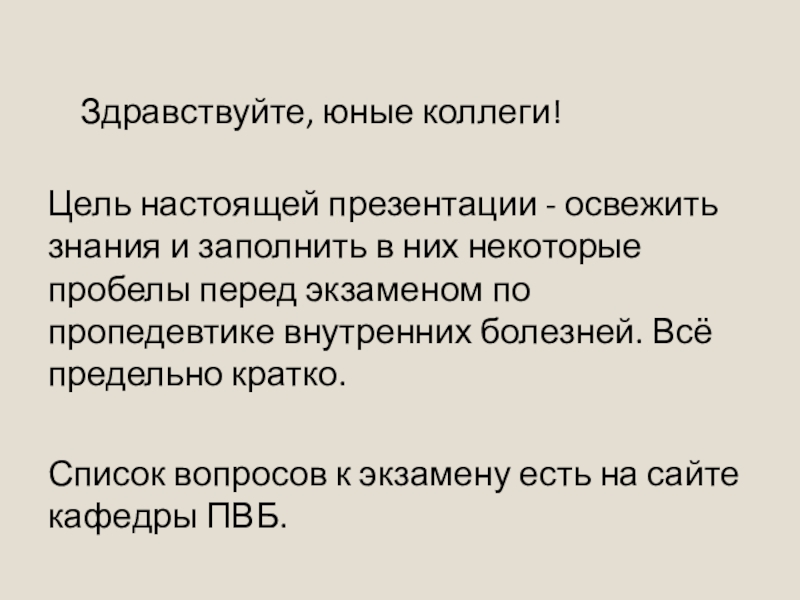

и заполнить в них некоторые пробелы перед экзаменом по пропедевтике

внутренних болезней. Всё предельно кратко.

Список вопросов к экзамену есть на сайте кафедры ПВБ.

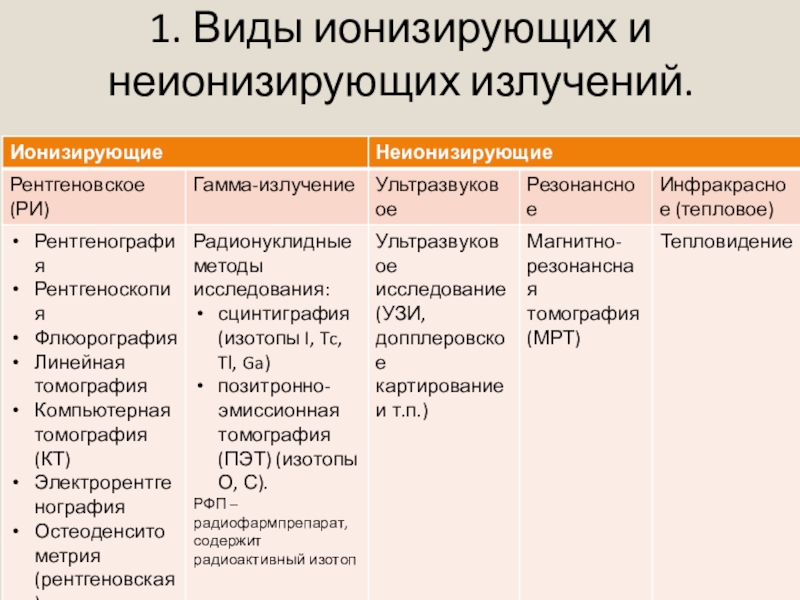

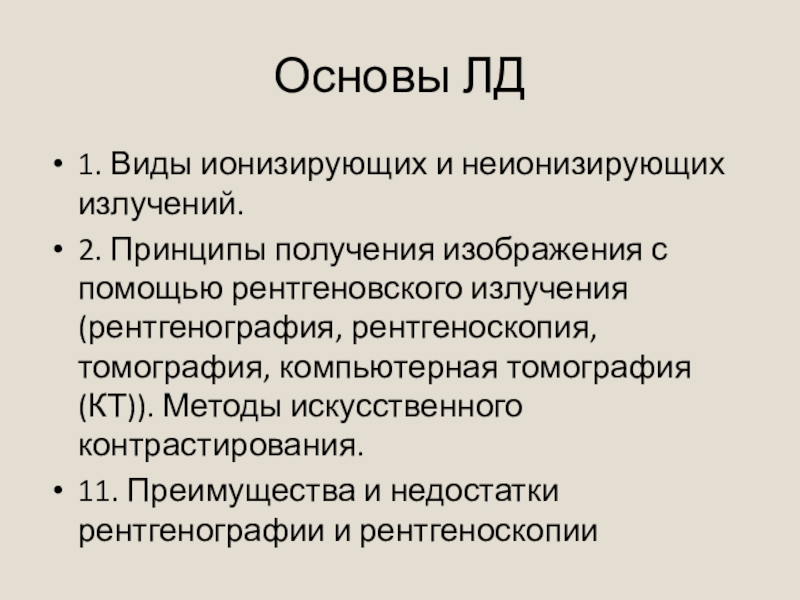

изображения с помощью рентгеновского излучения (рентгенография, рентгеноскопия, томография, компьютерная томография

(КТ)). Методы искусственного контрастирования.

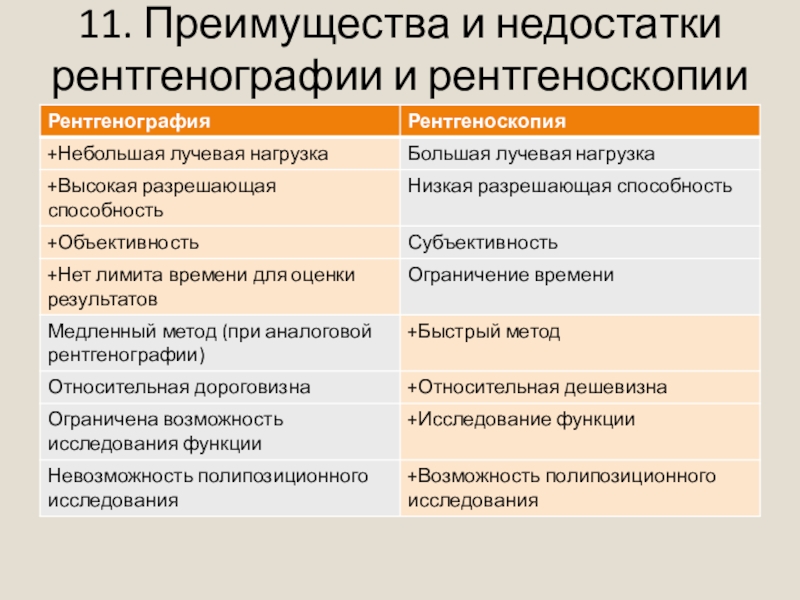

11. Преимущества и недостатки рентгенографии и рентгеноскопии

контрастирования.
Рентгенография – получение фиксированного изображения на плёнке с помощью

РИ.
Рентгеноскопия – получение изображения в динамике на светящемся экране.
Линейная томография – получение чёткого изображения заданного среза на плёнке с помощью рентгеновского аппарата.
Компьютерная томография – получение серии изображений-срезов, послойное исследование необходимой области.
Контрастирование

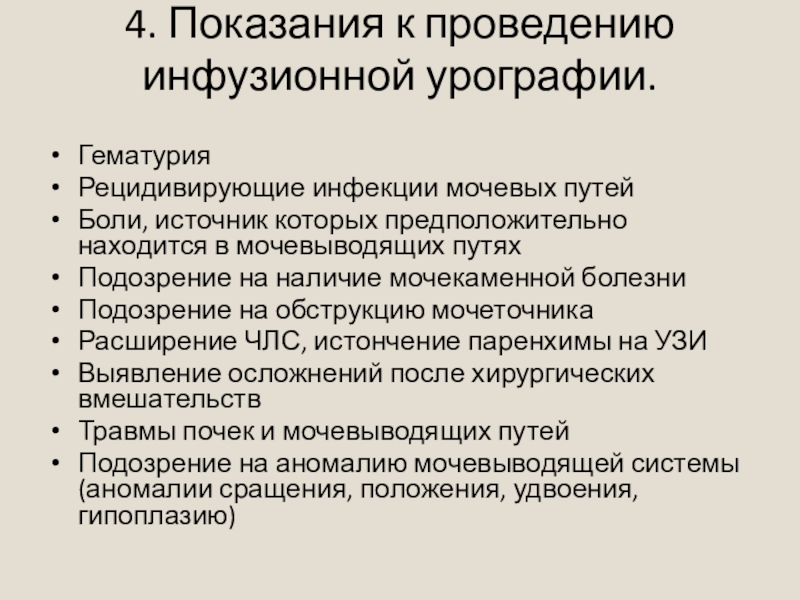

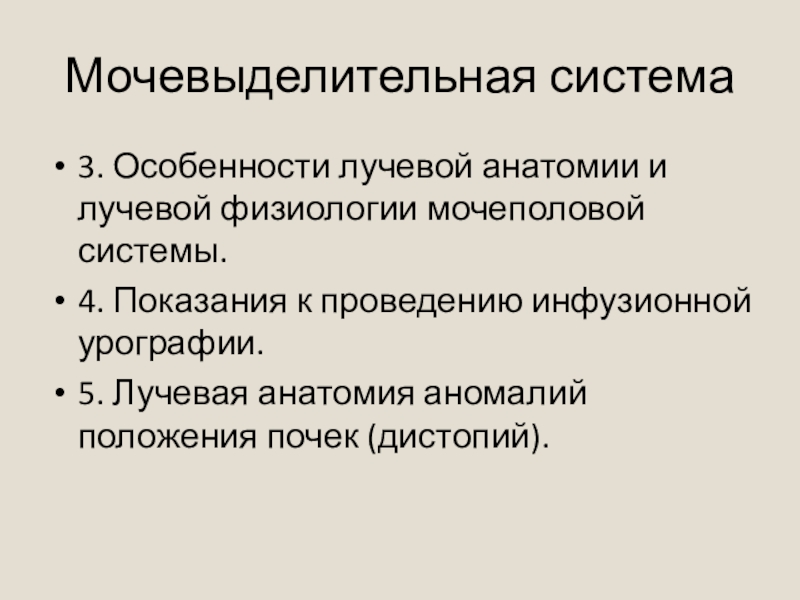

Показания к проведению инфузионной урографии.

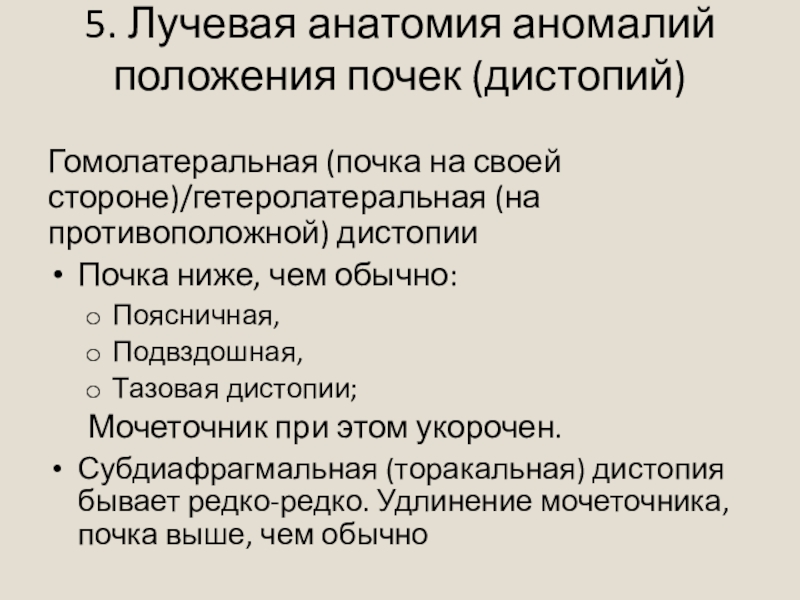

5. Лучевая анатомия аномалий положения почек

(дистопий).

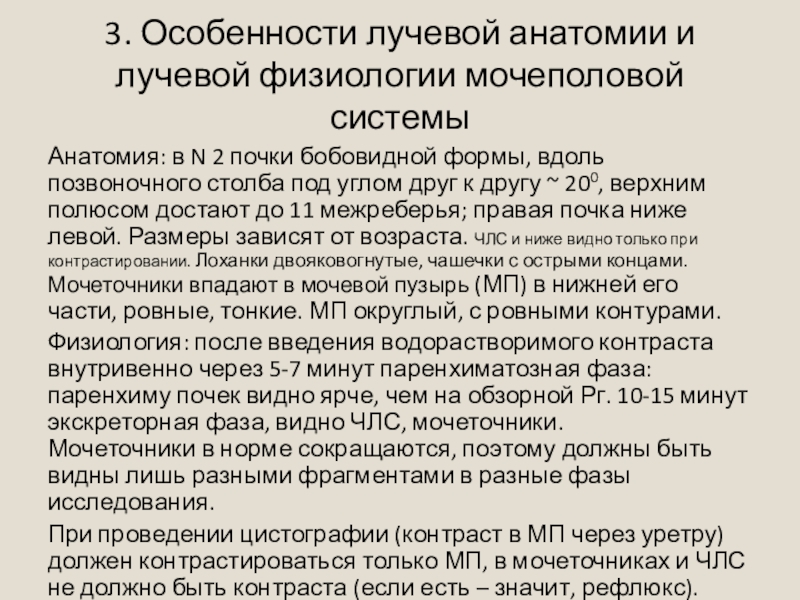

N 2 почки бобовидной формы, вдоль позвоночного столба под углом

друг к другу ~ 200, верхним полюсом достают до 11 межреберья; правая почка ниже левой. Размеры зависят от возраста. ЧЛС и ниже видно только при контрастировании. Лоханки двояковогнутые, чашечки с острыми концами. Мочеточники впадают в мочевой пузырь (МП) в нижней его части, ровные, тонкие. МП округлый, с ровными контурами.
Физиология: после введения водорастворимого контраста внутривенно через 5-7 минут паренхиматозная фаза: паренхиму почек видно ярче, чем на обзорной Рг. 10-15 минут экскреторная фаза, видно ЧЛС, мочеточники. Мочеточники в норме сокращаются, поэтому должны быть видны лишь разными фрагментами в разные фазы исследования.
При проведении цистографии (контраст в МП через уретру) должен контрастироваться только МП, в мочеточниках и ЧЛС не должно быть контраста (если есть – значит, рефлюкс).

источник которых предположительно находится в мочевыводящих путях
Подозрение на наличие мочекаменной

болезни
Подозрение на обструкцию мочеточника
Расширение ЧЛС, истончение паренхимы на УЗИ
Выявление осложнений после хирургических вмешательств
Травмы почек и мочевыводящих путей
Подозрение на аномалию мочевыводящей системы (аномалии сращения, положения, удвоения, гипоплазию)

стороне)/гетеролатеральная (на противоположной) дистопии
Почка ниже, чем обычно:
Поясничная,
Подвздошная,
Тазовая дистопии;
Мочеточник при этом

укорочен.
Субдиафрагмальная (торакальная) дистопия бывает редко-редко. Удлинение мочеточника, почка выше, чем обычно

Возрастные особенности.

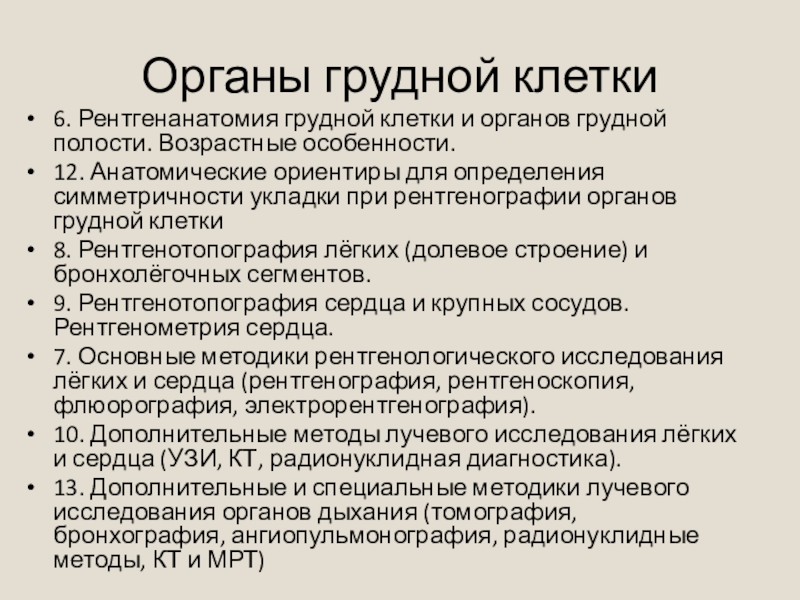

12. Анатомические ориентиры для определения симметричности укладки при рентгенографии

органов грудной клетки

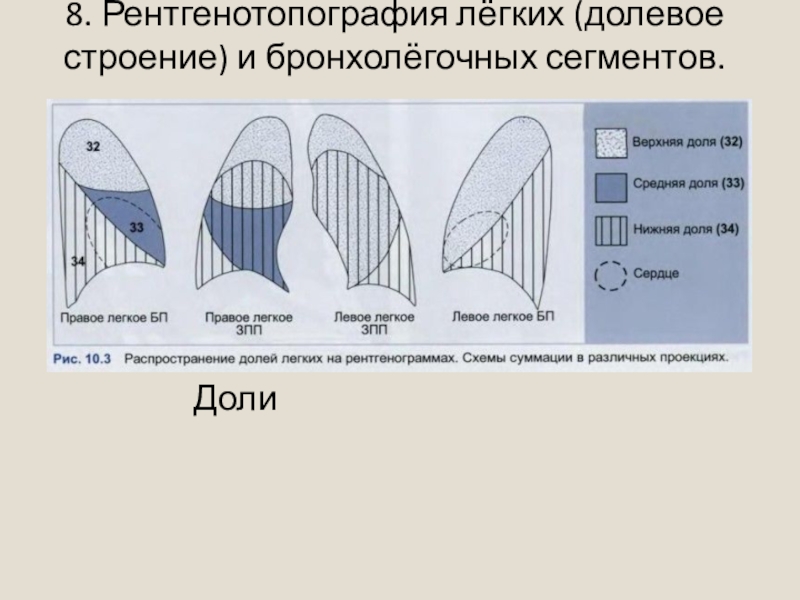

8. Рентгенотопография лёгких (долевое строение) и бронхолёгочных сегментов.

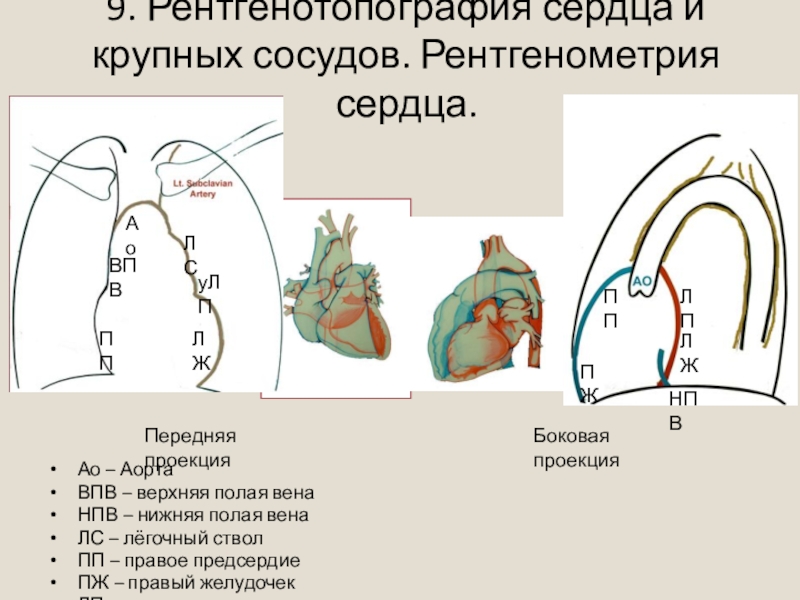

9. Рентгенотопография сердца и крупных сосудов. Рентгенометрия сердца.

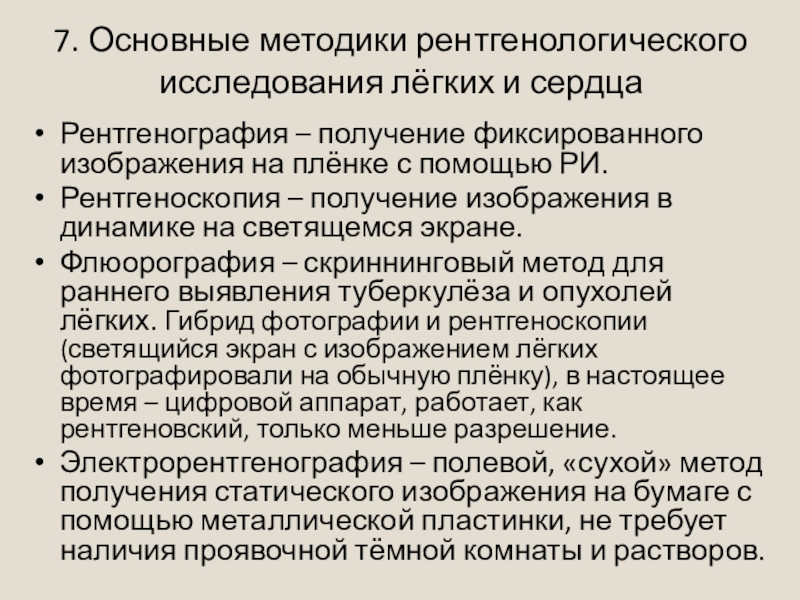

7. Основные методики рентгенологического исследования лёгких и сердца (рентгенография, рентгеноскопия, флюорография, электрорентгенография).
10. Дополнительные методы лучевого исследования лёгких и сердца (УЗИ, КТ, радионуклидная диагностика).
13. Дополнительные и специальные методики лучевого исследования органов дыхания (томография, бронхография, ангиопульмонография, радионуклидные методы, КТ и МРТ)

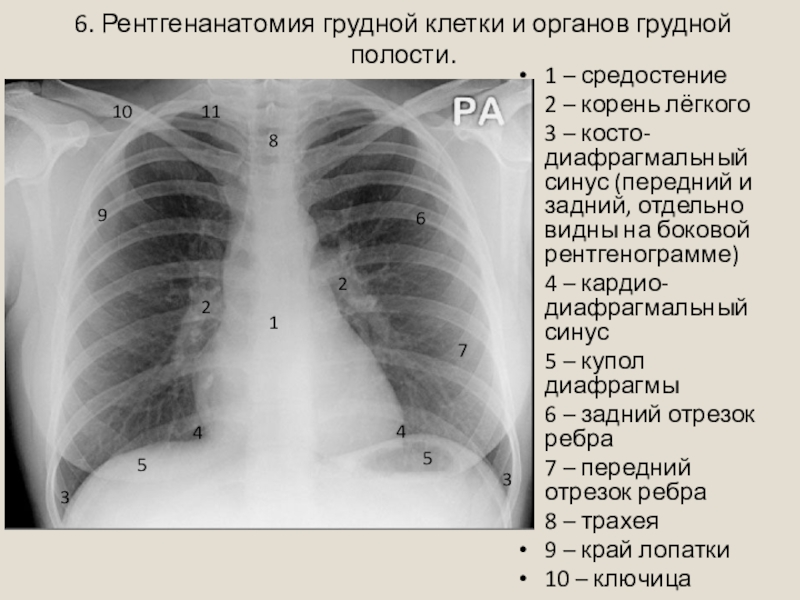

– корень лёгкого
3 – косто-диафрагмальный синус (передний и задний, отдельно

видны на боковой рентгенограмме)
4 – кардио-диафрагмальный синус
5 – купол диафрагмы
6 – задний отрезок ребра
7 – передний отрезок ребра
8 – трахея
9 – край лопатки
10 – ключица
11 – верхушка лёгкого

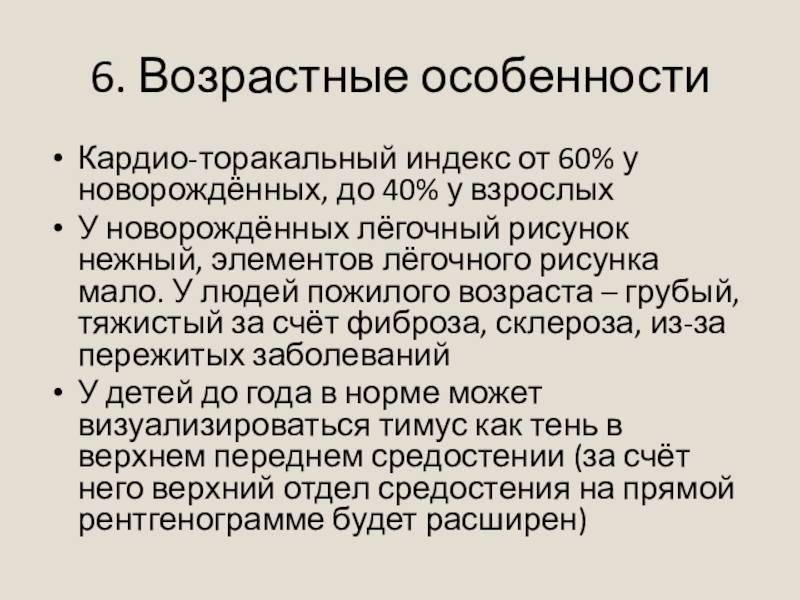

у взрослых
У новорождённых лёгочный рисунок нежный, элементов лёгочного рисунка мало.

У людей пожилого возраста – грубый, тяжистый за счёт фиброза, склероза, из-за пережитых заболеваний
У детей до года в норме может визуализироваться тимус как тень в верхнем переднем средостении (за счёт него верхний отдел средостения на прямой рентгенограмме будет расширен)

грудной клетки

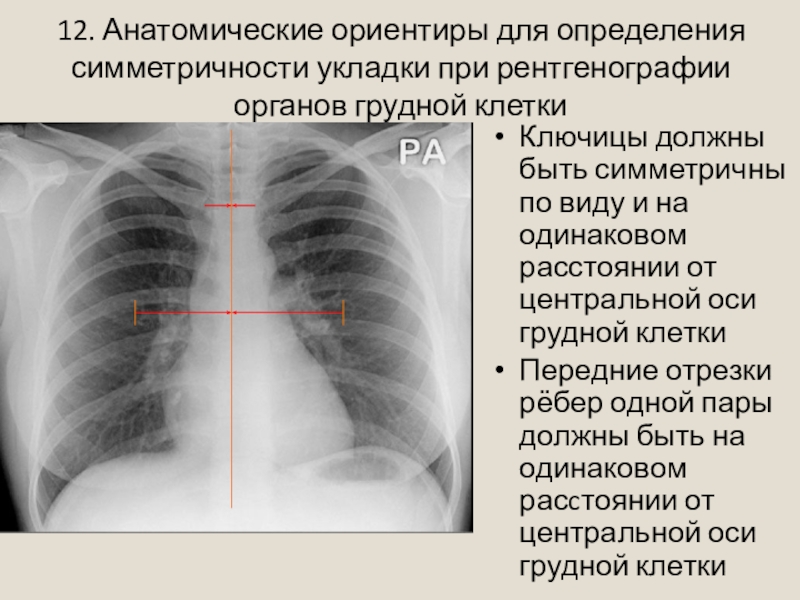

Ключицы должны быть симметричны по виду и на одинаковом

расстоянии от центральной оси грудной клетки
Передние отрезки рёбер одной пары должны быть на одинаковом расcтоянии от центральной оси грудной клетки

Аорта
ВПВ – верхняя полая вена
НПВ – нижняя полая вена
ЛС –

лёгочный ствол
ПП – правое предсердие
ПЖ – правый желудочек
ЛП – левое предсердие
уЛП – ушко левого предсердия
ЛЖ – левый желудочек

Передняя проекция

Боковая проекция

сосудов проводят только с помощью УЗИ.

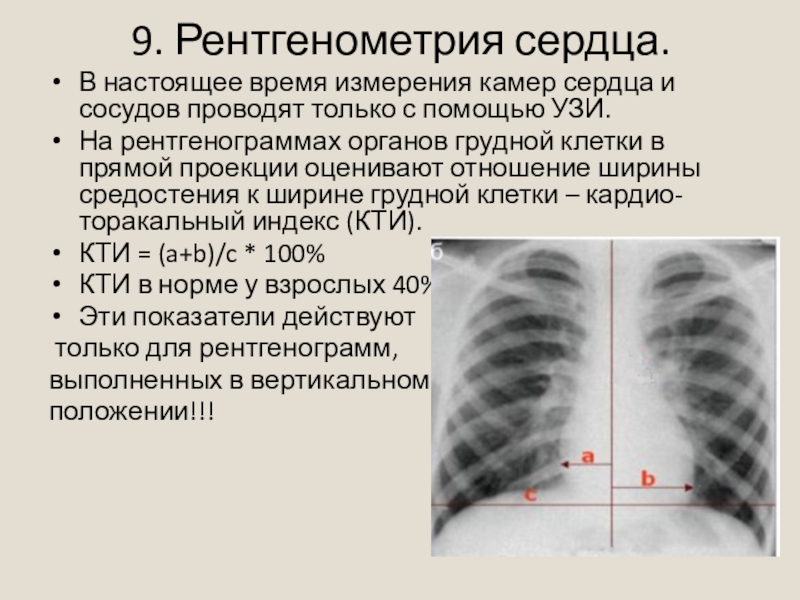

На рентгенограммах органов грудной клетки

в прямой проекции оценивают отношение ширины средостения к ширине грудной клетки – кардио-торакальный индекс (КТИ).
КТИ = (a+b)/c * 100%
КТИ в норме у взрослых 40%
Эти показатели действуют
только для рентгенограмм,
выполненных в вертикальном
положении!!!

фиксированного изображения на плёнке с помощью РИ.
Рентгеноскопия – получение изображения

в динамике на светящемся экране.
Флюорография – скриннинговый метод для раннего выявления туберкулёза и опухолей лёгких. Гибрид фотографии и рентгеноскопии (светящийся экран с изображением лёгких фотографировали на обычную плёнку), в настоящее время – цифровой аппарат, работает, как рентгеновский, только меньше разрешение.
Электрорентгенография – полевой, «сухой» метод получения статического изображения на бумаге с помощью металлической пластинки, не требует наличия проявочной тёмной комнаты и растворов.

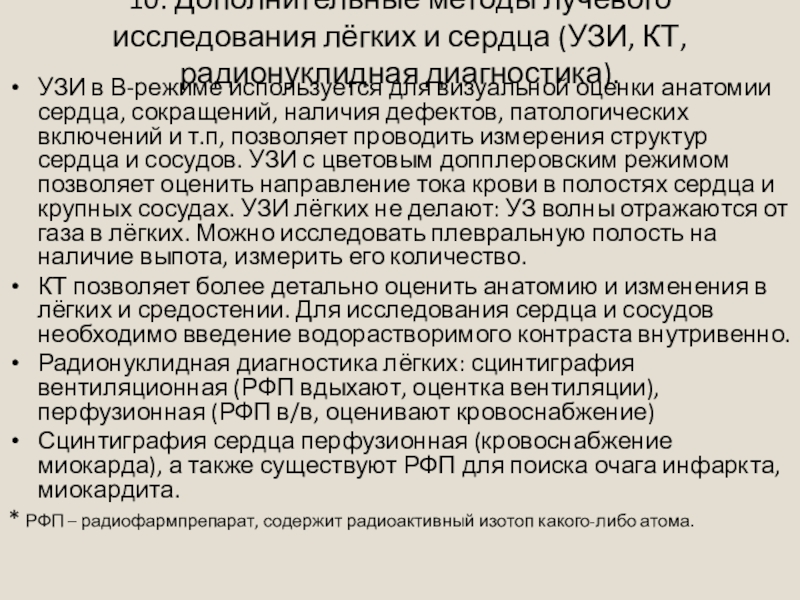

радионуклидная диагностика).
УЗИ в В-режиме используется для визуальной оценки анатомии сердца,

сокращений, наличия дефектов, патологических включений и т.п, позволяет проводить измерения структур сердца и сосудов. УЗИ с цветовым допплеровским режимом позволяет оценить направление тока крови в полостях сердца и крупных сосудах. УЗИ лёгких не делают: УЗ волны отражаются от газа в лёгких. Можно исследовать плевральную полость на наличие выпота, измерить его количество.
КТ позволяет более детально оценить анатомию и изменения в лёгких и средостении. Для исследования сердца и сосудов необходимо введение водорастворимого контраста внутривенно.
Радионуклидная диагностика лёгких: сцинтиграфия вентиляционная (РФП вдыхают, оцентка вентиляции), перфузионная (РФП в/в, оценивают кровоснабжение)
Сцинтиграфия сердца перфузионная (кровоснабжение миокарда), а также существуют РФП для поиска очага инфаркта, миокардита.
* РФП – радиофармпрепарат, содержит радиоактивный изотоп какого-либо атома.

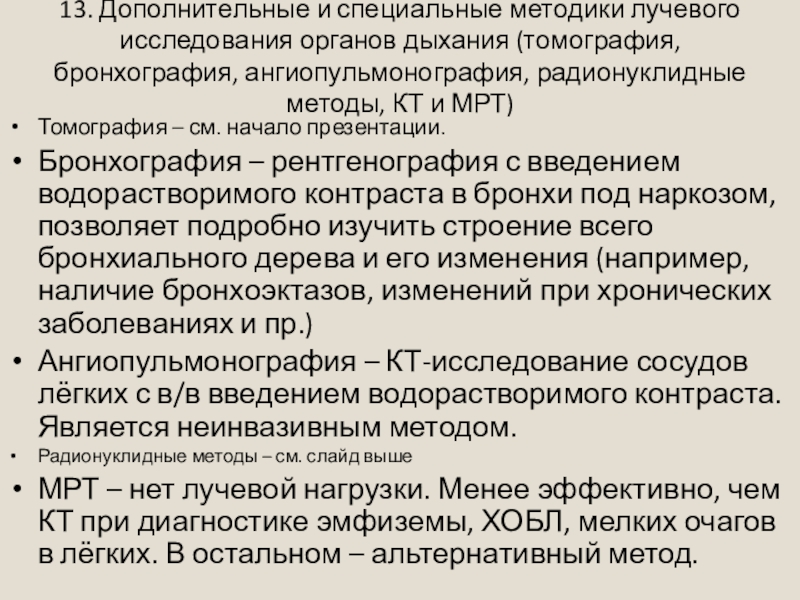

бронхография, ангиопульмонография, радионуклидные методы, КТ и МРТ)
Томография – см. начало

презентации.
Бронхография – рентгенография с введением водорастворимого контраста в бронхи под наркозом, позволяет подробно изучить строение всего бронхиального дерева и его изменения (например, наличие бронхоэктазов, изменений при хронических заболеваниях и пр.)
Ангиопульмонография – КТ-исследование сосудов лёгких с в/в введением водорастворимого контраста. Является неинвазивным методом.
Радионуклидные методы – см. слайд выше
МРТ – нет лучевой нагрузки. Менее эффективно, чем КТ при диагностике эмфиземы, ХОБЛ, мелких очагов в лёгких. В остальном – альтернативный метод.

плевры.

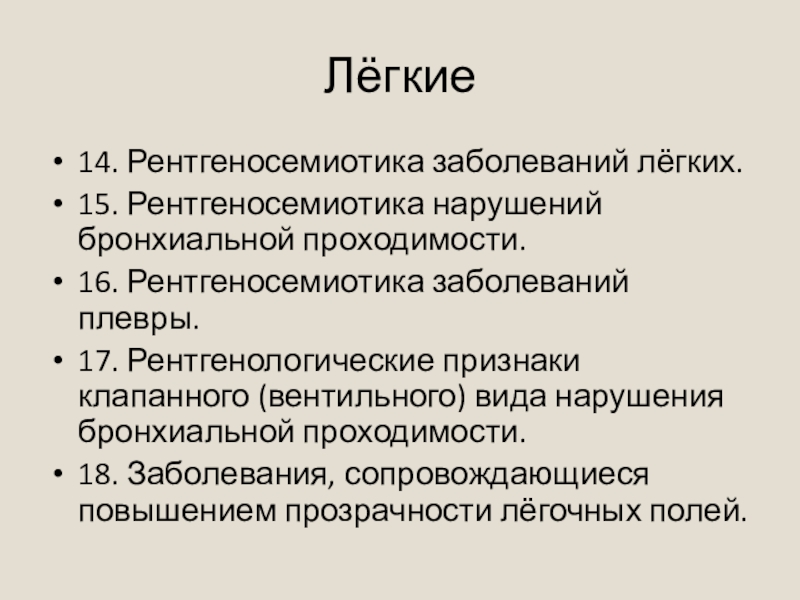

17. Рентгенологические признаки клапанного (вентильного) вида нарушения бронхиальной проходимости.
18. Заболевания,

сопровождающиеся повышением прозрачности лёгочных полей.

количества элементов, их грубость)

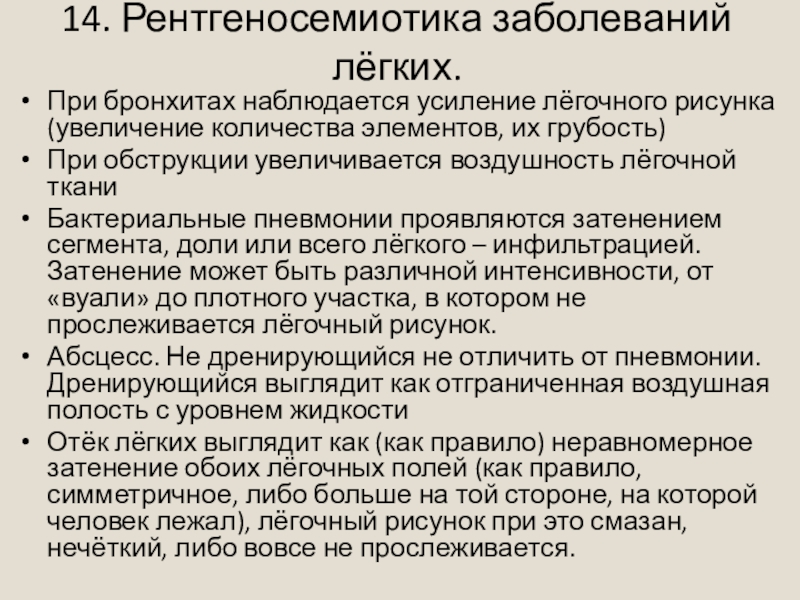

При обструкции увеличивается воздушность лёгочной ткани
Бактериальные пневмонии

проявляются затенением сегмента, доли или всего лёгкого – инфильтрацией. Затенение может быть различной интенсивности, от «вуали» до плотного участка, в котором не прослеживается лёгочный рисунок.
Абсцесс. Не дренирующийся не отличить от пневмонии. Дренирующийся выглядит как отграниченная воздушная полость с уровнем жидкости
Отёк лёгких выглядит как (как правило) неравномерное затенение обоих лёгочных полей (как правило, симметричное, либо больше на той стороне, на которой человек лежал), лёгочный рисунок при это смазан, нечёткий, либо вовсе не прослеживается.

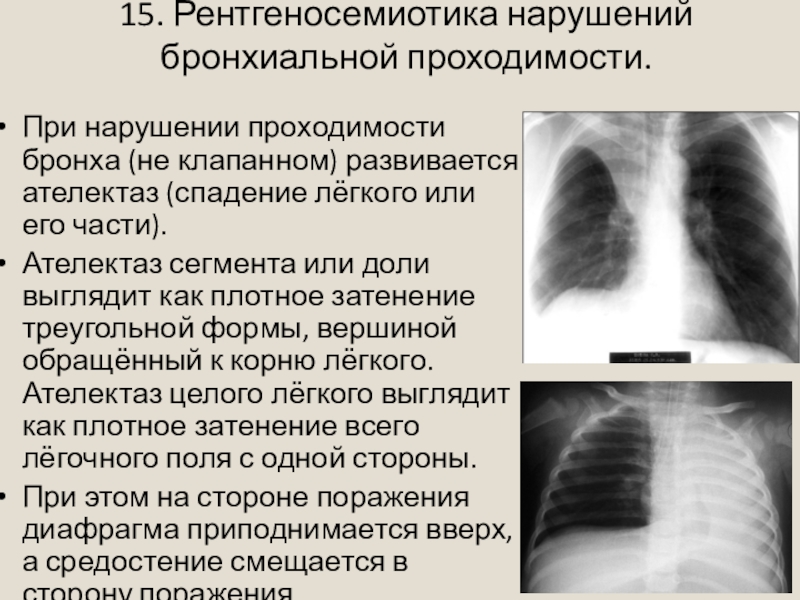

развивается ателектаз (спадение лёгкого или его части).
Ателектаз сегмента или доли

выглядит как плотное затенение треугольной формы, вершиной обращённый к корню лёгкого. Ателектаз целого лёгкого выглядит как плотное затенение всего лёгочного поля с одной стороны.
При этом на стороне поражения диафрагма приподнимается вверх, а средостение смещается в сторону поражения.

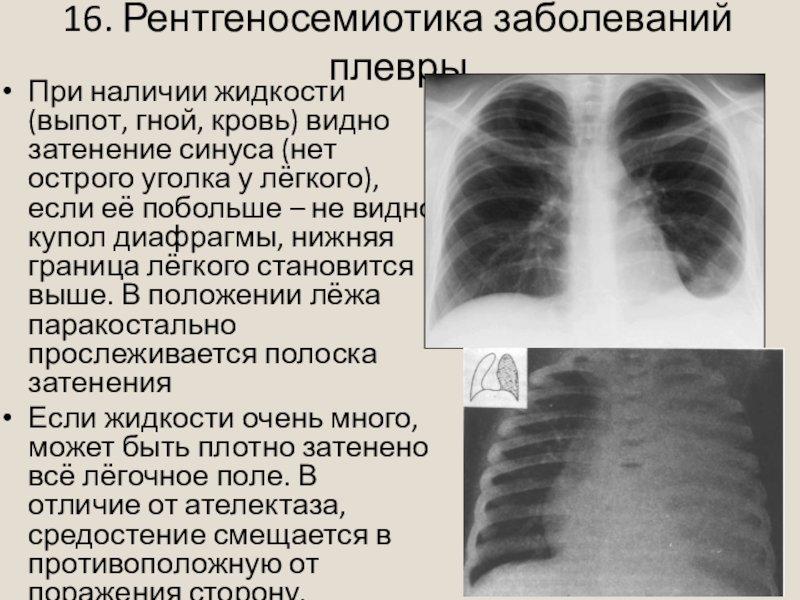

затенение синуса (нет острого уголка у лёгкого), если её побольше

– не видно купол диафрагмы, нижняя граница лёгкого становится выше. В положении лёжа паракостально прослеживается полоска затенения
Если жидкости очень много, может быть плотно затенено всё лёгочное поле. В отличие от ателектаза, средостение смещается в противоположную от поражения сторону.
См продолжение!

количестве воздуха

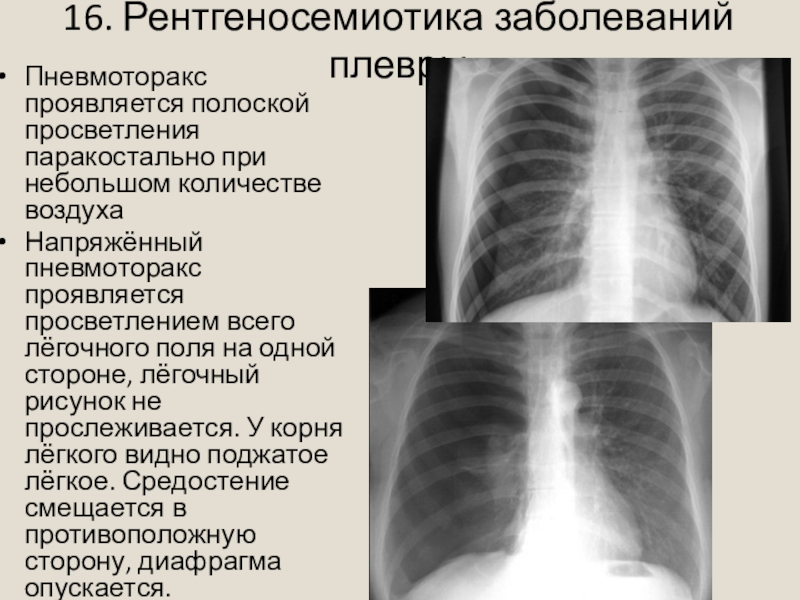

Напряжённый пневмоторакс проявляется просветлением всего лёгочного поля на одной

стороне, лёгочный рисунок не прослеживается. У корня лёгкого видно поджатое лёгкое. Средостение смещается в противоположную сторону, диафрагма опускается.

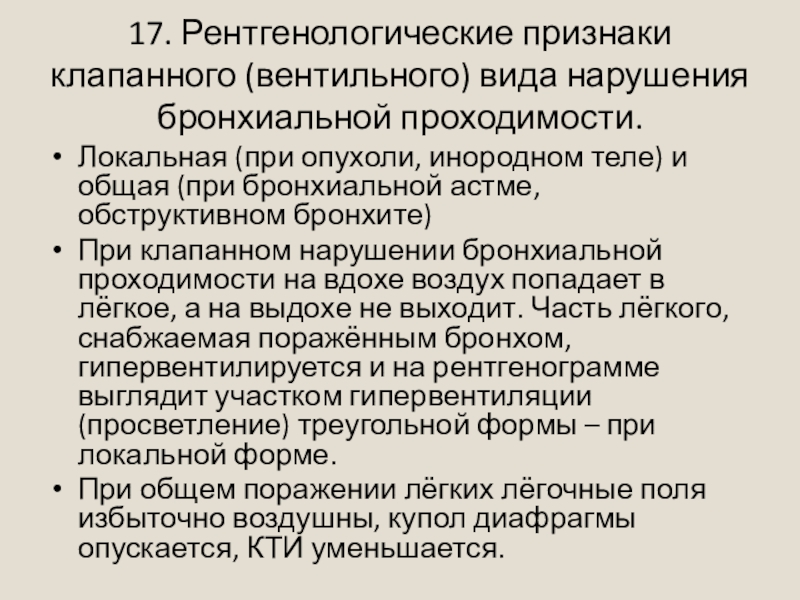

опухоли, инородном теле) и общая (при бронхиальной астме, обструктивном бронхите)
При

клапанном нарушении бронхиальной проходимости на вдохе воздух попадает в лёгкое, а на выдохе не выходит. Часть лёгкого, снабжаемая поражённым бронхом, гипервентилируется и на рентгенограмме выглядит участком гипервентиляции (просветление) треугольной формы – при локальной форме.
При общем поражении лёгких лёгочные поля избыточно воздушны, купол диафрагмы опускается, КТИ уменьшается.

и алгоритм их использования.

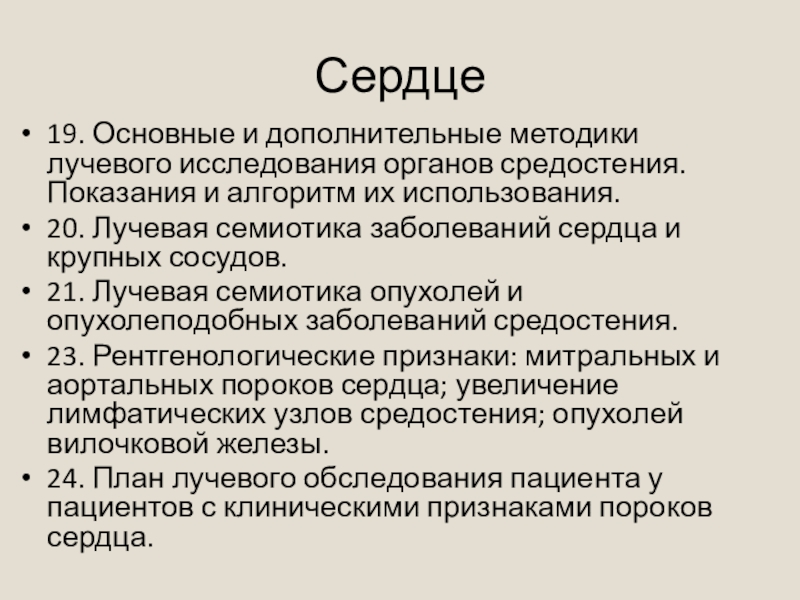

20. Лучевая семиотика заболеваний сердца и крупных

сосудов.
21. Лучевая семиотика опухолей и опухолеподобных заболеваний средостения.
23. Рентгенологические признаки: митральных и аортальных пороков сердца; увеличение лимфатических узлов средостения; опухолей вилочковой железы.
24. План лучевого обследования пациента у пациентов с клиническими признаками пороков сердца.

и алгоритм их использования.

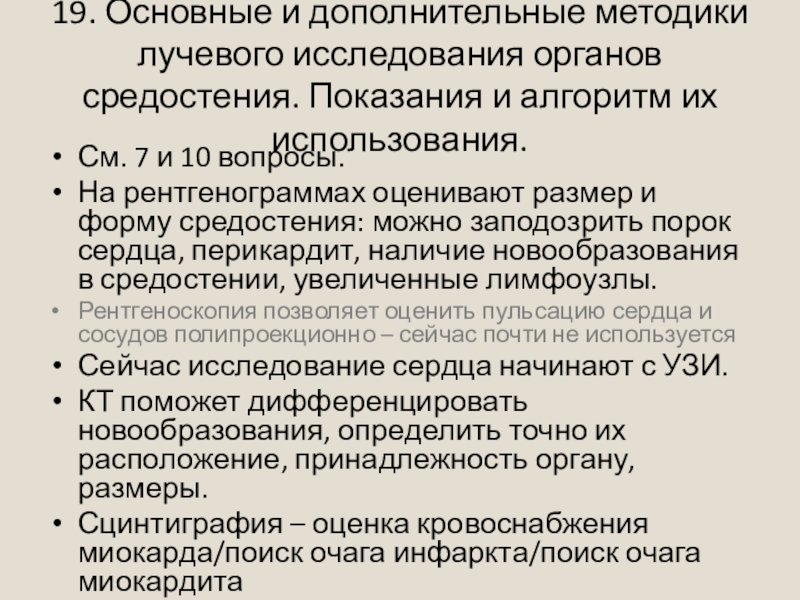

См. 7 и 10 вопросы.
На рентгенограммах оценивают

размер и форму средостения: можно заподозрить порок сердца, перикардит, наличие новообразования в средостении, увеличенные лимфоузлы.
Рентгеноскопия позволяет оценить пульсацию сердца и сосудов полипроекционно – сейчас почти не используется
Сейчас исследование сердца начинают с УЗИ.
КТ поможет дифференцировать новообразования, определить точно их расположение, принадлежность органу, размеры.
Сцинтиграфия – оценка кровоснабжения миокарда/поиск очага инфаркта/поиск очага миокардита

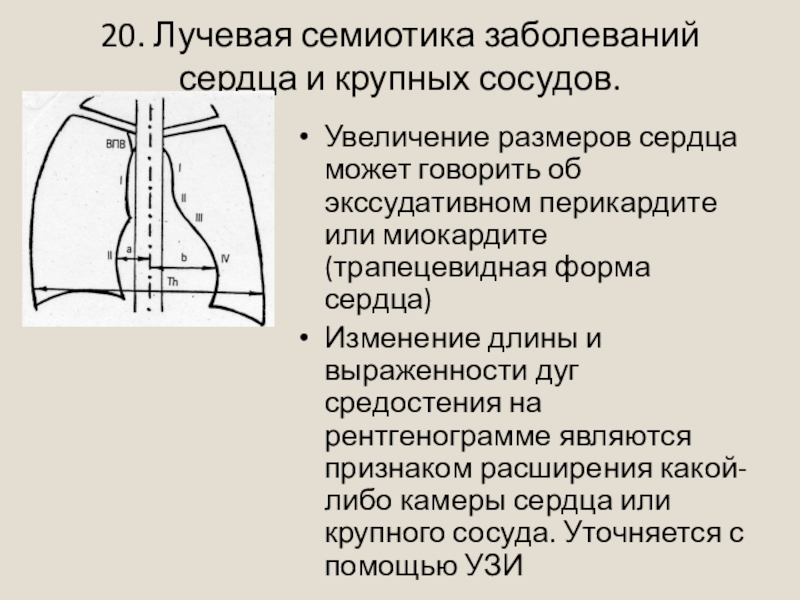

может говорить об экссудативном перикардите или миокардите (трапецевидная форма сердца)

Изменение длины и выраженности дуг средостения на рентгенограмме являются признаком расширения какой-либо камеры сердца или крупного сосуда. Уточняется с помощью УЗИ

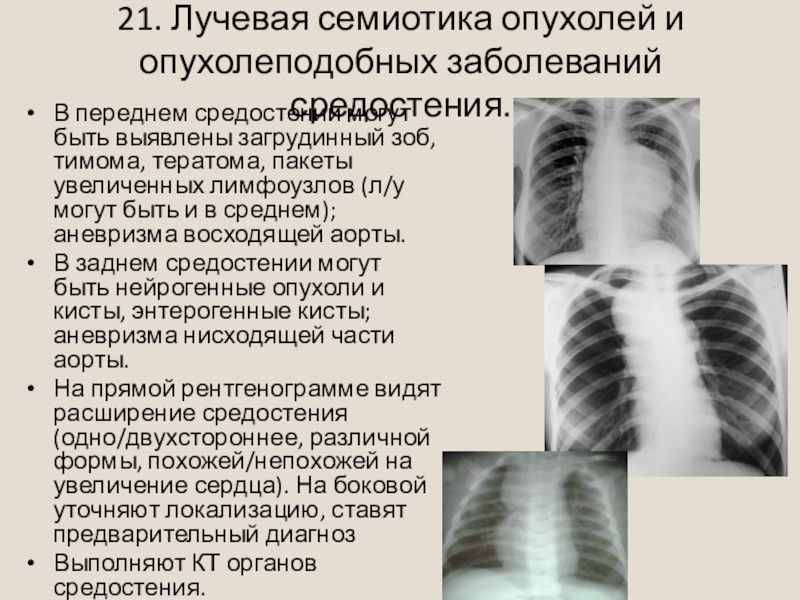

могут быть выявлены загрудинный зоб, тимома, тератома, пакеты увеличенных лимфоузлов

(л/у могут быть и в среднем); аневризма восходящей аорты.
В заднем средостении могут быть нейрогенные опухоли и кисты, энтерогенные кисты; аневризма нисходящей части аорты.
На прямой рентгенограмме видят расширение средостения (одно/двухстороннее, различной формы, похожей/непохожей на увеличение сердца). На боковой уточняют локализацию, ставят предварительный диагноз
Выполняют КТ органов средостения.

узлов средостения; опухолей вилочковой железы.

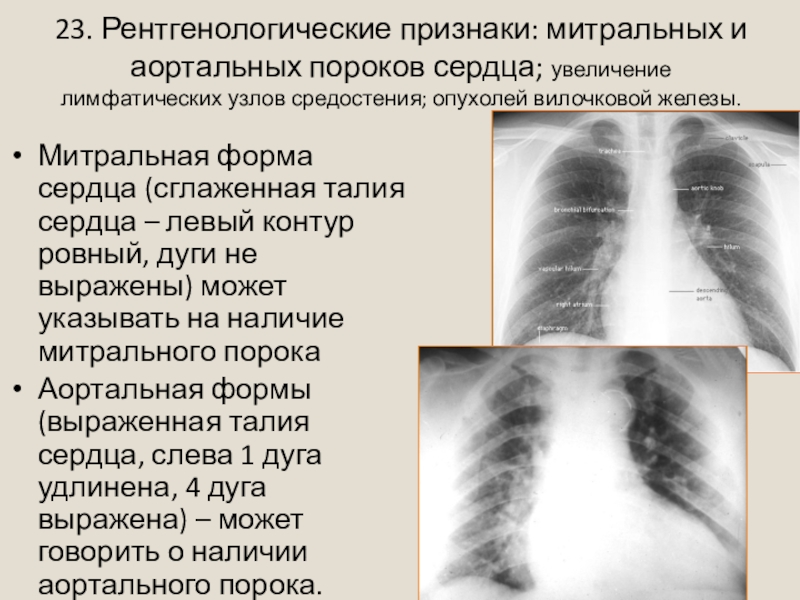

Митральная форма сердца (сглаженная талия сердца

– левый контур ровный, дуги не выражены) может указывать на наличие митрального порока
Аортальная формы (выраженная талия сердца, слева 1 дуга удлинена, 4 дуга выражена) – может говорить о наличии аортального порока.

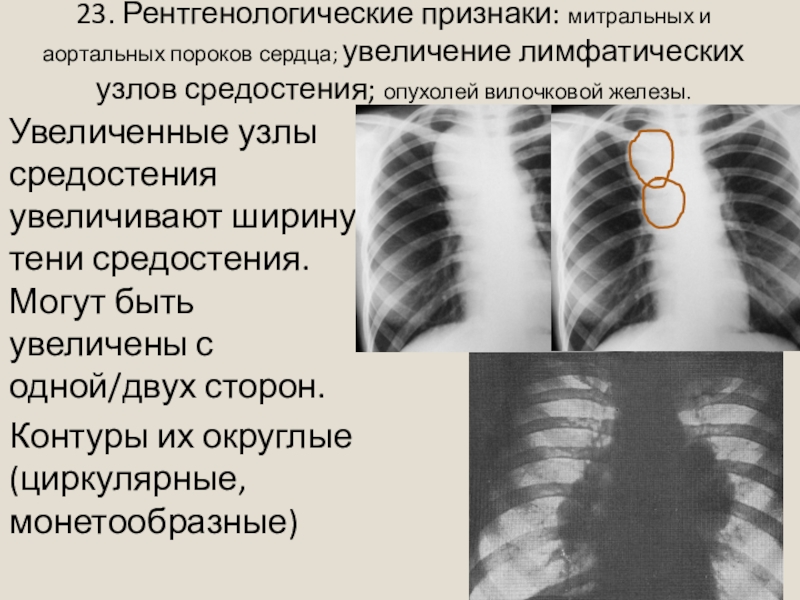

узлов средостения; опухолей вилочковой железы.
Увеличенные узлы средостения увеличивают ширину тени

средостения. Могут быть увеличены с одной/двух сторон.
Контуры их округлые (циркулярные, монетообразные)

узлов средостения; опухолей вилочковой железы

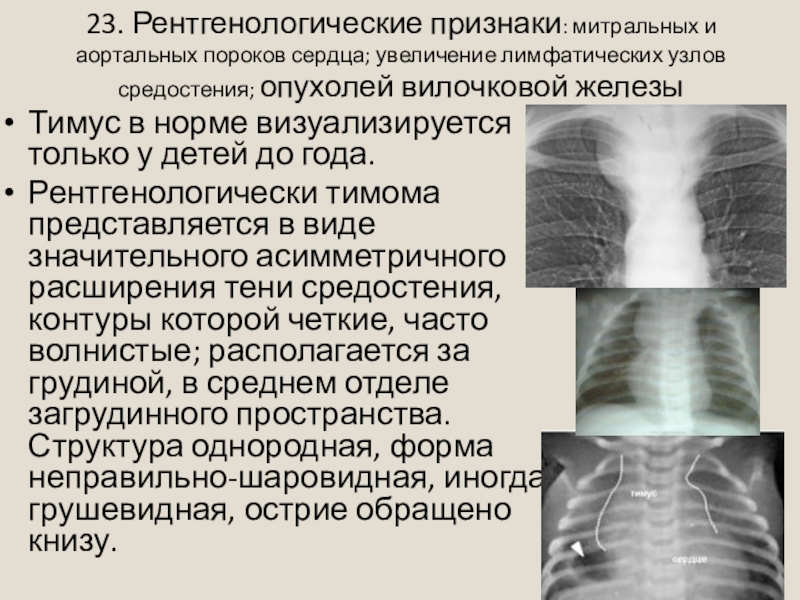

Тимус в норме визуализируется только у

детей до года.
Рентгенологически тимома представляется в виде значительного асимметричного расширения тени средостения, контуры которой четкие, часто волнистые; располагается за грудиной, в среднем отделе загрудинного пространства. Структура однородная, форма неправильно-шаровидная, иногда грушевидная, острие обращено книзу.

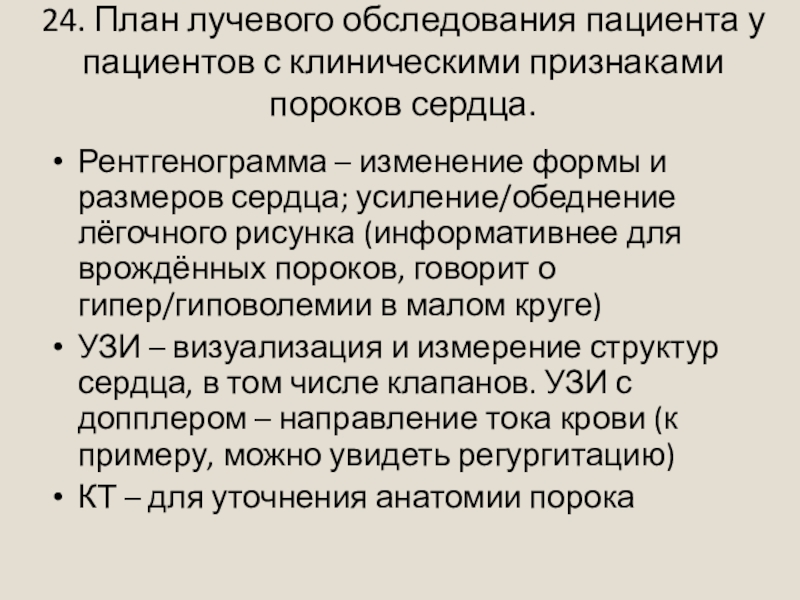

пороков сердца.
Рентгенограмма – изменение формы и размеров сердца; усиление/обеднение лёгочного

рисунка (информативнее для врождённых пороков, говорит о гипер/гиповолемии в малом круге)
УЗИ – визуализация и измерение структур сердца, в том числе клапанов. УЗИ с допплером – направление тока крови (к примеру, можно увидеть регургитацию)
КТ – для уточнения анатомии порока
