Изучение последовательного соединения проводников
Содержание
- 1. Изучение последовательного соединения проводников
- 2. Цель работы: научиться соединять проводники последовательно, сравнить
- 3. Ход работы:Соберите электрическую цепь из источника постоянного
- 4. Наш экспериментОбщее напряжении U0 =4,2В Напряжение U1 =2,4В на резистореНапряжение U2=1,6В на лампочке U0 = U1 +U2U0 =2,4+1,6=4ВПогрешность=0,2В
- 5. Этап №1.Мозговой штурм
- 6. Этап №2.Бурный процесс работы
- 7. Этап №3. Озарение
- 8. Этап №4.Успех
- 9. ВыводВ ходе данной работы мы научились соединять
- 10. Скачать презентанцию
Цель работы: научиться соединять проводники последовательно, сравнить сумму напряжений на резисторе и лампочке с общим напряжением на них.
Слайды и текст этой презентации
Слайд 1Изучение последовательного соединения проводников
Работу выполнили: Азизова Арина, Афанасьева Анастасия, Мухаметшина
Илюза, Рахматуллина Илюза, Хабибуллина Аделя
Слайд 2Цель работы: научиться соединять проводники последовательно, сравнить сумму напряжений на
резисторе и лампочке с общим напряжением на них.

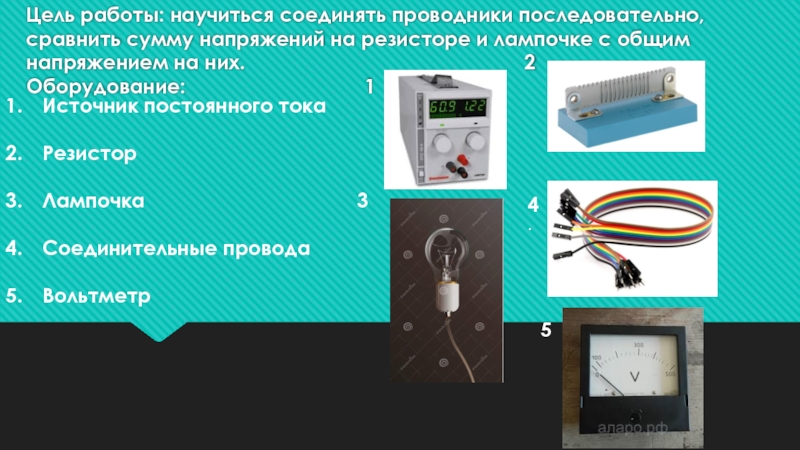

2 Оборудование: 1Источник постоянного тока
Резистор
Лампочка 3
Соединительные провода
Вольтметр
4.
5
Слайд 3Ход работы:
Соберите электрическую цепь из источника постоянного тока, резистора, лампочки,
вольтметра и соединительных проводов по схеме, представленной на рисунке.
Внимание! Перед
подачей тока необходимо позвать учителя и убедиться, что цепь собрана правильно.2. Измерьте напряжение U1 на резисторе. Результаты измерения запишите в таблицу.
3. Подключите вольтметр к концам лампочки и измерьте напряжение U2. Результаты измерения запишите в таблицу.
4. Подключите вольтметр к концам резистора и лампочки и измерьте общее напряжении U0 в цепи. Результаты измерения запишите в таблицу.
5. Найдите сумму напряжений U1 и U2 и сравните её с измеренным общим напряжением U0. Сделайте вывод о результатах выполненного эксперимента.
6. Найдите цену деления вольтметра. Посчитайте абсолютную погрешность.

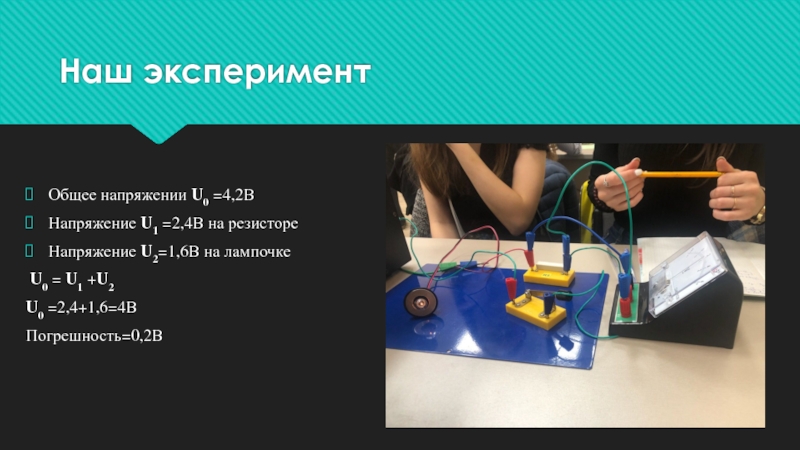

Слайд 4Наш эксперимент
Общее напряжении U0 =4,2В
Напряжение U1 =2,4В на резисторе
Напряжение U2=1,6В на лампочке
U0 = U1 +U2
U0 =2,4+1,6=4В
Погрешность=0,2В

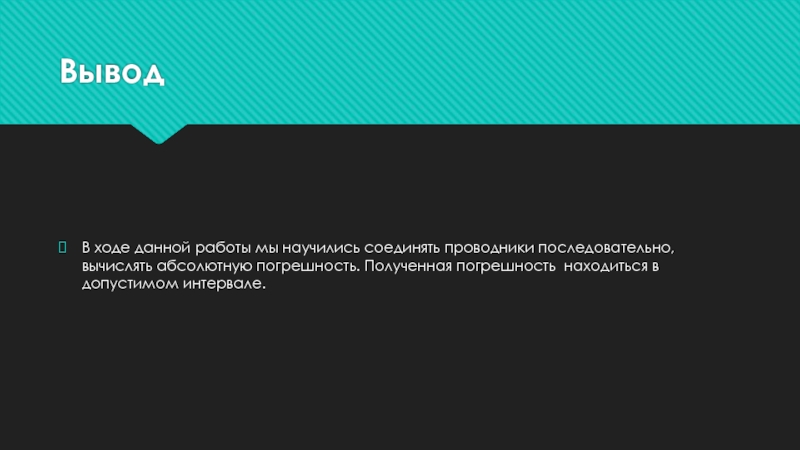

Слайд 9Вывод
В ходе данной работы мы научились соединять проводники последовательно, вычислять
абсолютную погрешность. Полученная погрешность находиться в допустимом интервале.
