Элементы конструкции силовых кабелей, проводов и шнуров: токопроводящие жилы

группы ЭП-205
Тыквин Егор

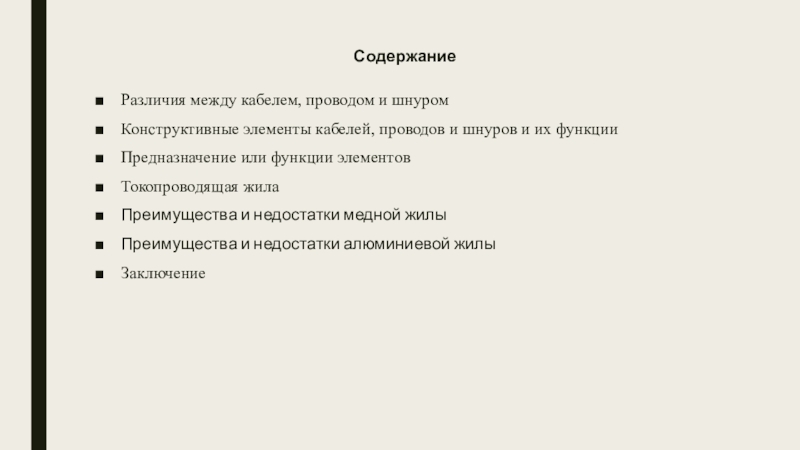

шнуров и их функции
Предназначение или функции элементов
Токопроводящая жила
Преимущества и недостатки

медной жилы
Преимущества и недостатки алюминиевой жилы
Заключение

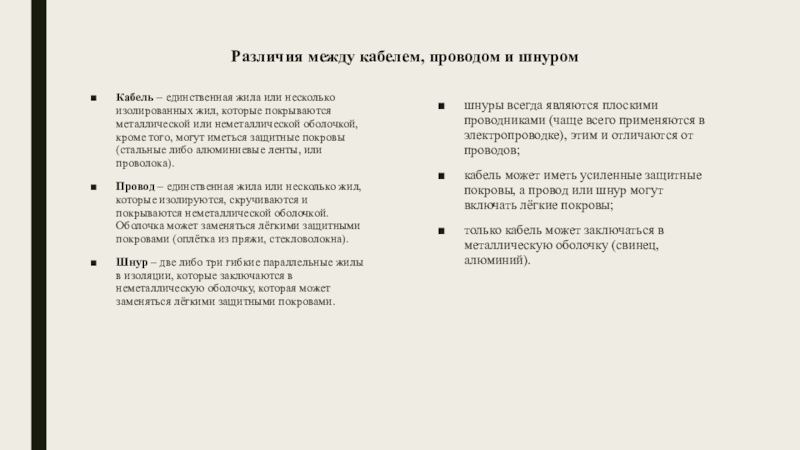

изолированных жил, которые покрываются металлической или неметаллической оболочкой, кроме того,

могут иметься защитные покровы (стальные либо алюминиевые ленты, или проволока).
Провод – единственная жила или несколько жил, которые изолируются, скручиваются и покрываются неметаллической оболочкой. Оболочка может заменяться лёгкими защитными покровами (оплётка из пряжи, стекловолокна).
Шнур – две либо три гибкие параллельные жилы в изоляции, которые заключаются в неметаллическую оболочку, которая может заменяться лёгкими защитными покровами.

шнуры всегда являются плоскими проводниками (чаще всего применяются в электропроводке), этим и отличаются от проводов;
кабель может иметь усиленные защитные покровы, а провод или шнур могут включать лёгкие покровы;
только кабель может заключаться в металлическую оболочку (свинец, алюминий).

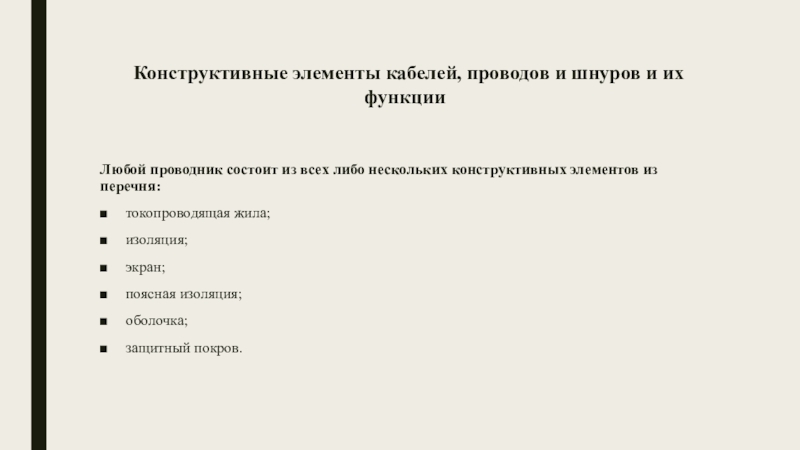

состоит из всех либо нескольких конструктивных элементов из перечня:
токопроводящая жила;
изоляция;
экран;
поясная

изоляция;
оболочка;
защитный покров.

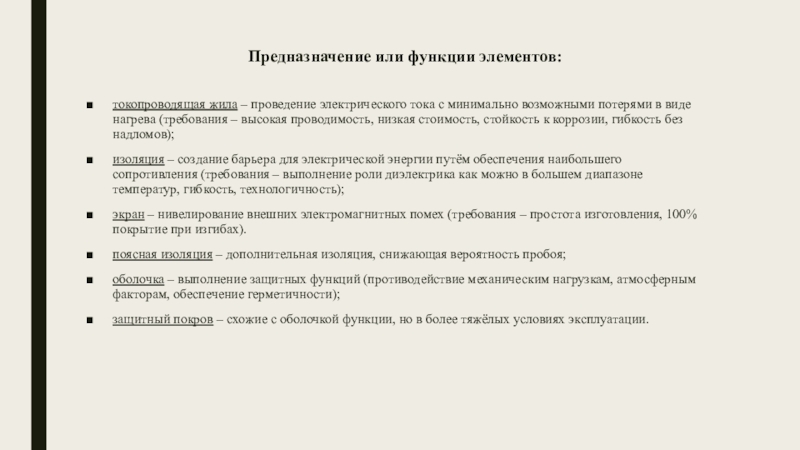

возможными потерями в виде нагрева (требования – высокая проводимость, низкая

стоимость, стойкость к коррозии, гибкость без надломов);
изоляция – создание барьера для электрической энергии путём обеспечения наибольшего сопротивления (требования – выполнение роли диэлектрика как можно в большем диапазоне температур, гибкость, технологичность);
экран – нивелирование внешних электромагнитных помех (требования – простота изготовления, 100% покрытие при изгибах).
поясная изоляция – дополнительная изоляция, снижающая вероятность пробоя;
оболочка – выполнение защитных функций (противодействие механическим нагрузкам, атмосферным факторам, обеспечение герметичности);
защитный покров – схожие с оболочкой функции, но в более тяжёлых условиях эксплуатации.

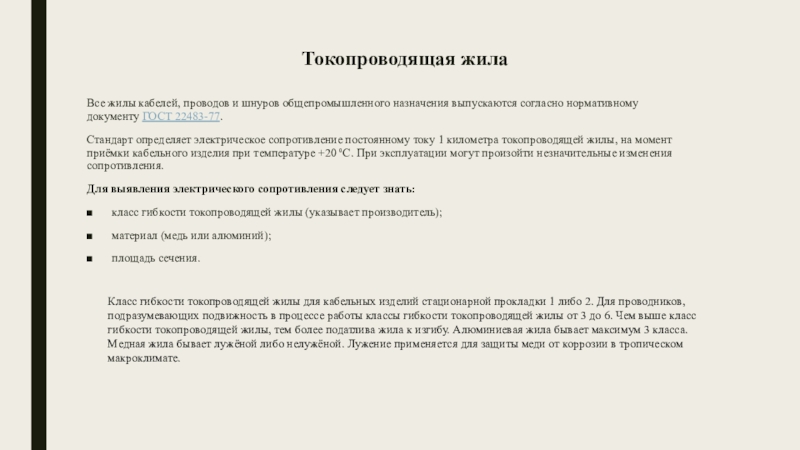

согласно нормативному документу ГОСТ 22483-77.
Стандарт определяет электрическое сопротивление постоянному току 1

километра токопроводящей жилы, на момент приёмки кабельного изделия при температуре +20 ⁰С. При эксплуатации могут произойти незначительные изменения сопротивления.
Для выявления электрического сопротивления следует знать:
класс гибкости токопроводящей жилы (указывает производитель);
материал (медь или алюминий);
площадь сечения.

Класс гибкости токопроводящей жилы для кабельных изделий стационарной прокладки 1 либо 2. Для проводников, подразумевающих подвижность в процессе работы классы гибкости токопроводящей жилы от 3 до 6. Чем выше класс гибкости токопроводящей жилы, тем более податлива жила к изгибу. Алюминиевая жила бывает максимум 3 класса.
Медная жила бывает лужёной либо нелужёной. Лужение применяется для защиты меди от коррозии в тропическом макроклимате.

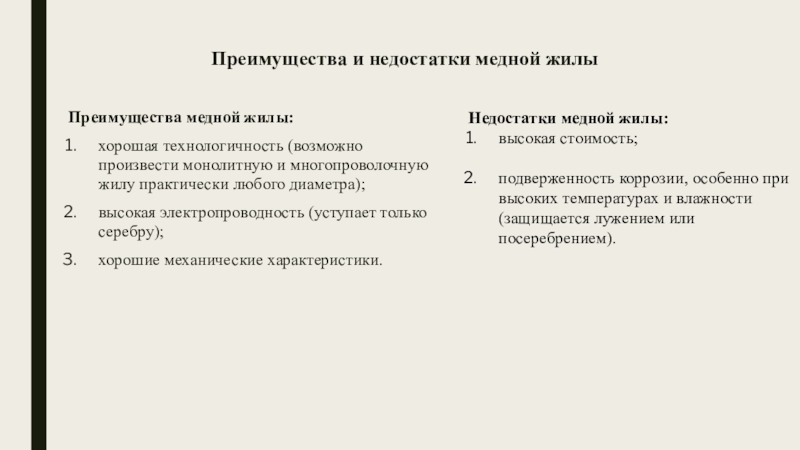

монолитную и многопроволочную жилу практически любого диаметра);
высокая электропроводность (уступает только

серебру);
хорошие механические характеристики.

Недостатки медной жилы:
высокая стоимость;

подверженность коррозии, особенно при высоких температурах и влажности (защищается лужением или посеребрением).

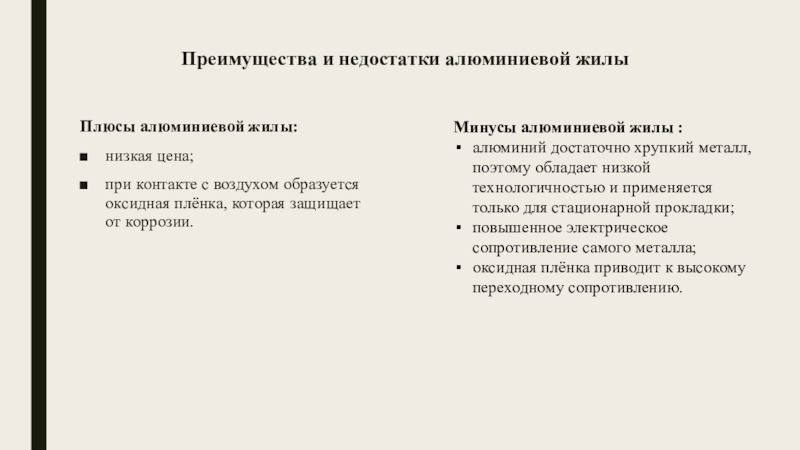

воздухом образуется оксидная плёнка, которая защищает от коррозии.

Минусы алюминиевой жилы

:
алюминий достаточно хрупкий металл, поэтому обладает низкой технологичностью и применяется только для стационарной прокладки;
повышенное электрическое сопротивление самого металла;
оксидная плёнка приводит к высокому переходному сопротивлению.

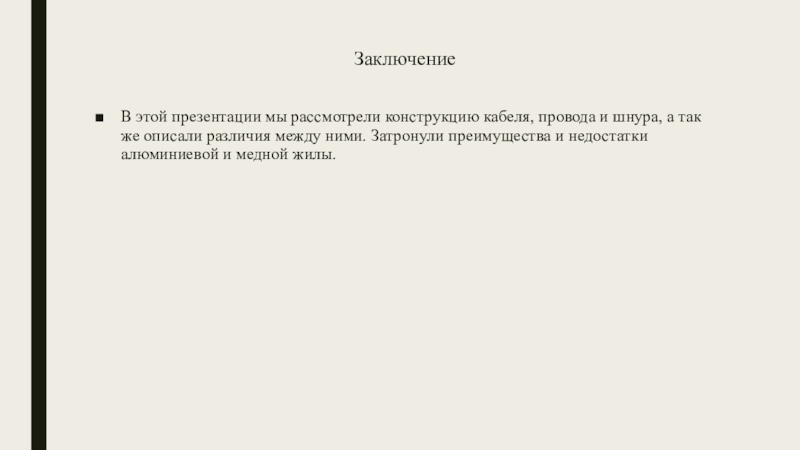

а так же описали различия между ними. Затронули преимущества и

недостатки алюминиевой и медной жилы.
