Слайд 1Архитектура персональных компьютеров (ПК)
Слайд 2 Системный блок представляет собой основной узел, внутри которого установлены наиболее важные
компоненты. Устройства, находящиеся внутри системного блока, называют внутренними, а устройства, подключаемые к
нему снаружи, называют внешними. Внешние дополнительные устройства, предназначенные для ввода, вывода и длительного хранения данных, также называют периферийными.
Слайд 3 Системный блок состоит из:
корпуса;
материнской платы;
процессора;
оперативной памяти;
жесткого диска (и/или SSD);
накопителя флоппи-дисков;
накопителя
компакт- (или DVD) дисков;
видеокарты;
звуковой карты.

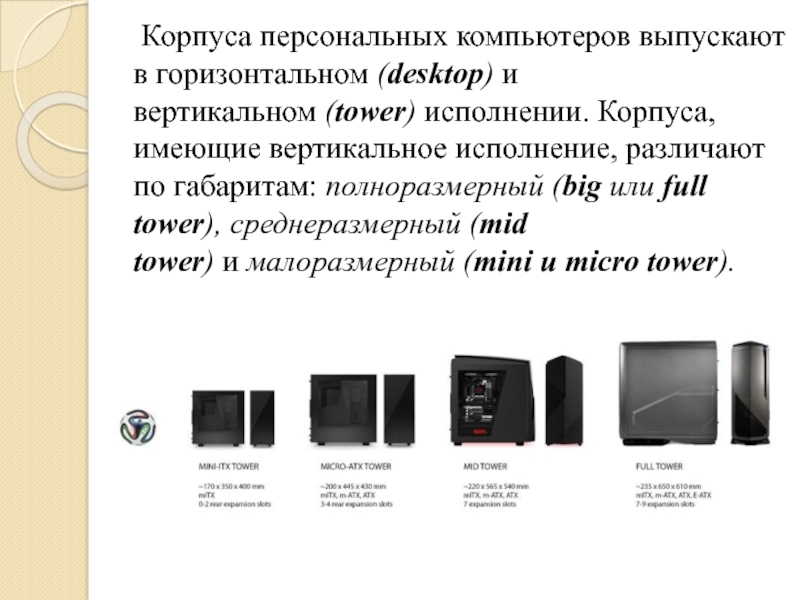

Слайд 4 Корпуса персональных компьютеров выпускают в горизонтальном (desktop) и вертикальном (tower) исполнении. Корпуса, имеющие вертикальное
исполнение, различают по габаритам: полноразмерный (big или full tower), среднеразмерный (mid
tower) и малоразмерный (mini и micro tower).
Слайд 5Кроме формы, для корпуса важен параметр, называемый форм-фактором.

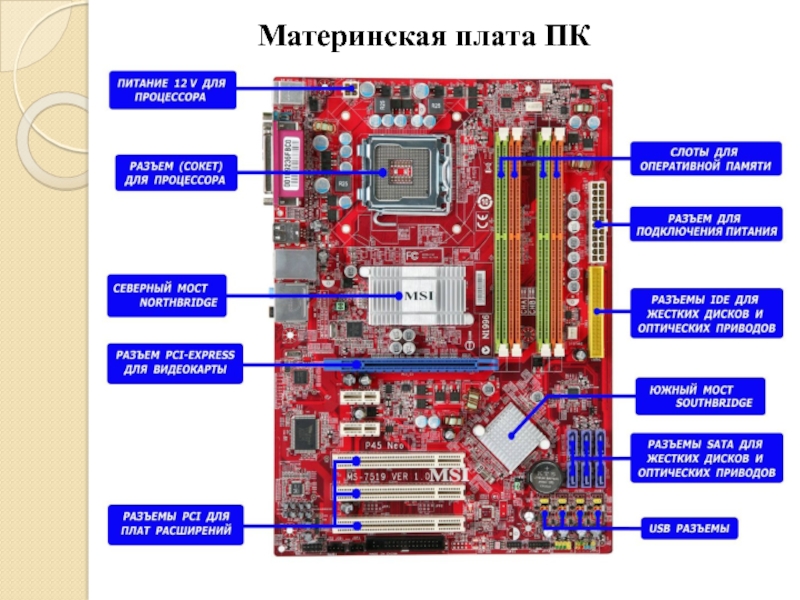

Слайд 6Все основные внутренние устройства персонального компьютера сосредоточены в системном блоке
и располагаются в основном на специальном устройстве – материнской плате.
Материнская
плата – основная плата персонального компьютера, которая используется для размещения его внутренних устройств.
Слайд 8 Микропроцессорный комплект или чипсе́т (англ. chipset) — набор микросхем,
спроектированных для совместной работы с целью выполнения набора заданных функций.
В
компьютерах чипсет, размещаемый на материнской плате, выполняет роль связующего компонента (моста), обеспечивающего взаимодействие центрального процессора (ЦПУ) c различными типами памяти, устройствами ввода-вывода, контроллерами и адаптерами переферийных устройств.
Южный мост (англ. Southbridge) — функциональный контроллер, также известен как контроллер-концентратор ввода-вывода. Обычно это одна микросхема, которая связывает «медленные» (по сравнению со связкой «ЦПУ-ОЗУ») взаимодействия на материнской плате с ЦПУ через северный мост, который, в отличие от южного, обычно подключён напрямую к центральному процессору компьютера.
Северный мост (англ. north bridge) — контроллер (чип), являющийся одним из элементов чипсета материнской (системной) платы и отвечающий за работу центрального процессора (ЦПУ) с ОЗУ (оперативной памятью) и видеоадаптером.
Слайд 9Схематическое изображение традиционного чипсета материнской платы

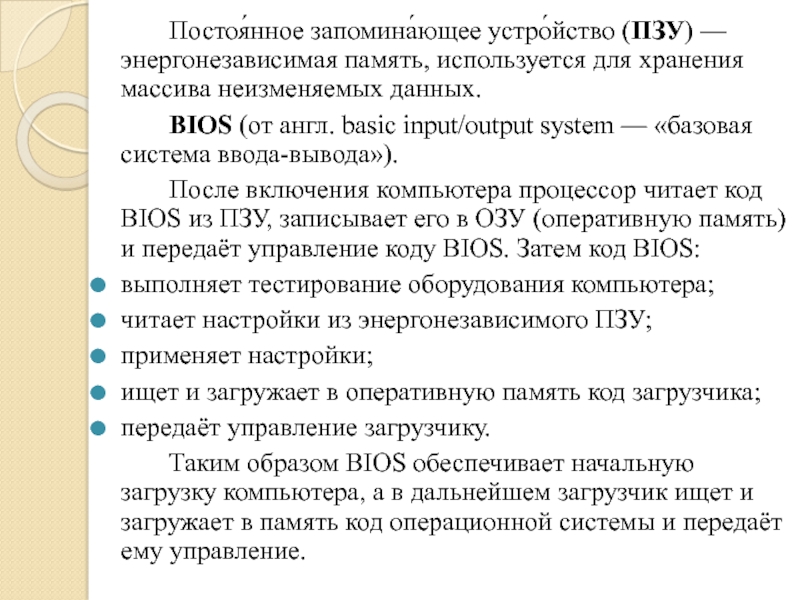

Слайд 10 Постоя́нное запомина́ющее устро́йство (ПЗУ) —энергонезависимая память, используется для хранения массива неизменяемых данных.
BIOS (от англ. basic input/output system — «базовая система ввода-вывода»).
После
включения компьютера процессор читает код BIOS из ПЗУ, записывает его в ОЗУ (оперативную память) и передаёт управление коду BIOS. Затем код BIOS:
выполняет тестирование оборудования компьютера;
читает настройки из энергонезависимого ПЗУ;
применяет настройки;
ищет и загружает в оперативную память код загрузчика;
передаёт управление загрузчику.
Таким образом BIOS обеспечивает начальную загрузку компьютера, а в дальнейшем загрузчик ищет и загружает в память код операционной системы и передаёт ему управление.
Слайд 11 Процессор - это устройство, которое занимается обработкой и вычислением данных. Современные
процессоры очень сложны. Основой любого процессора является ядро, которое состоит
из миллионов транзисторов, расположенных на кристалле кремния.
Процессор снабжен внутренней памятью. Называется она кэш-память и бывает двух или трех уровней.
Слайд 13 Конструктивно процессор состоит из ячеек, похожих на ячейки оперативной памяти,
но в этих ячейках данные могут не только храниться, но
и изменяться. Внутренние ячейки процессора называют регистрами. Важно также отметить, что данные, попавшие в некоторые регистры, рассматриваются не как данные, а как команды, управляющие обработкой данных в других регистрах. Среди регистров процессора есть и такие, которые в зависимости от своего содержания способны модифицировать исполнение команд. Таким образом, управляя засылкой данных в разные регистры процессора, можно управлять обработкой данных. На этом и основано исполнение программ.
Слайд 14 Важнейшей характеристикой процессора, определяющей его быстродействие, является его тактовая частота,
она определяет количество базовых операций, которые производит процессор в секунду.
За 40 лет тактовая частота процессора увеличилась почти на три порядка:
4 МГц - процессор 8086, 1978 г.
300 МГц - процессор Pentium II, 1997 г.
3600 МГц - процессор Intel Core i7-7820X, 2017 г.
Слайд 15 Другой характеристикой процессора, влияющей на его производительность, является разрядность,
производительность процессора тем выше, чем больше его разрядность.
В настоящее
время используются 8-, 16-, 32- и 64-разрядные процессоры, причем практически все современные программы рассчитаны на 32- и 64-разрядные процессоры. В данном случае имеется ввиду разрядность шины данных процессора, а цифра означает количество единовременно обрабатываемых процессором бит информации.
Существует также разрядность адресной шины, которая определяет адресное пространство процессора, т. е. максимальный объем оперативной памяти, который может быть установлен в компьютере.
Например: бывают 16-, 20-, 24-, 32- и 36-разрядные шины адреса. Каждой шине соответствует свое адресное пространство, т. е. максимальный объем адресуемой памяти:
216 = 64Кб; 220 = 1Мб; 224 = 16Мб; 232 = 4Гб; 236 = 64Гб
Слайд 16 Операти́вная па́мять (англ. Random Access Memory, RAM, память с произвольным
доступом) или операти́вное запомина́ющее устро́йство (ОЗУ) — энергозависимая часть системы
компьютерной памяти, в которой во время работы компьютера хранится выполняемый машинный код (программы), а также входные, выходные и промежуточные данные, обрабатываемые процессором.
Содержащиеся в современной полупроводниковой оперативной памяти данные доступны и сохраняются только тогда, когда на модули памяти подаётся напряжение. Выключение питания оперативной памяти, даже кратковременное, приводит к искажению либо полному разрушению хранимой информации.
Слайд 17 Обмен данными между процессором и оперативной памятью производится при помощи
компьютерной шины:
непосредственно;
через сверхбыструю память 0-го уровня — регистры в АЛУ,
либо при наличии аппаратного кэша процессора — через кэш.
Если процессор – это сердце персонального компьютера, то шины – это артерии и вены по которым текут электрические сигналы.
Шины - это каналы связи, применяемые для организации взаимодействия между устройствами компьютера.

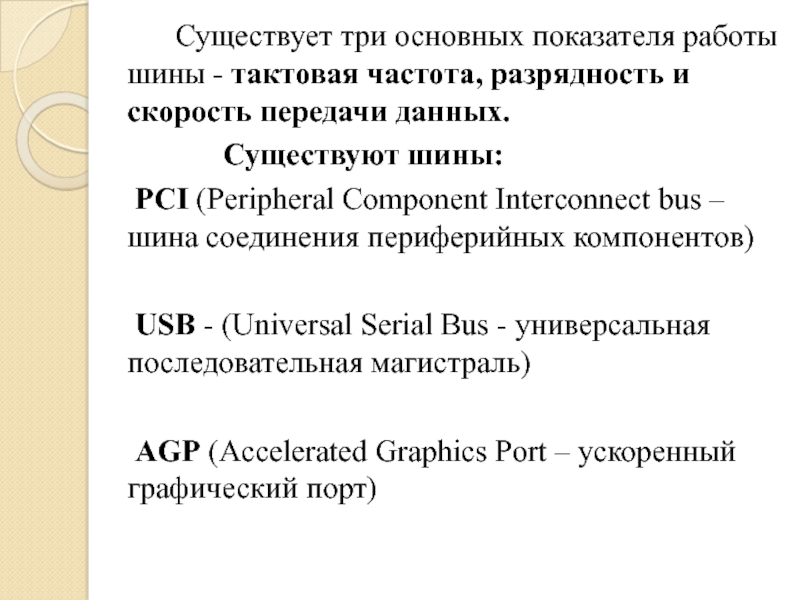

Слайд 18 Существует три основных показателя работы шины - тактовая частота, разрядность
и скорость передачи данных.
Существуют шины:
PCI (Peripheral Component Interconnect bus
– шина соединения периферийных компонентов)
USB - (Universal Serial Bus - универсальная последовательная магистраль)
AGP (Accelerated Graphics Port – ускоренный графический порт)
